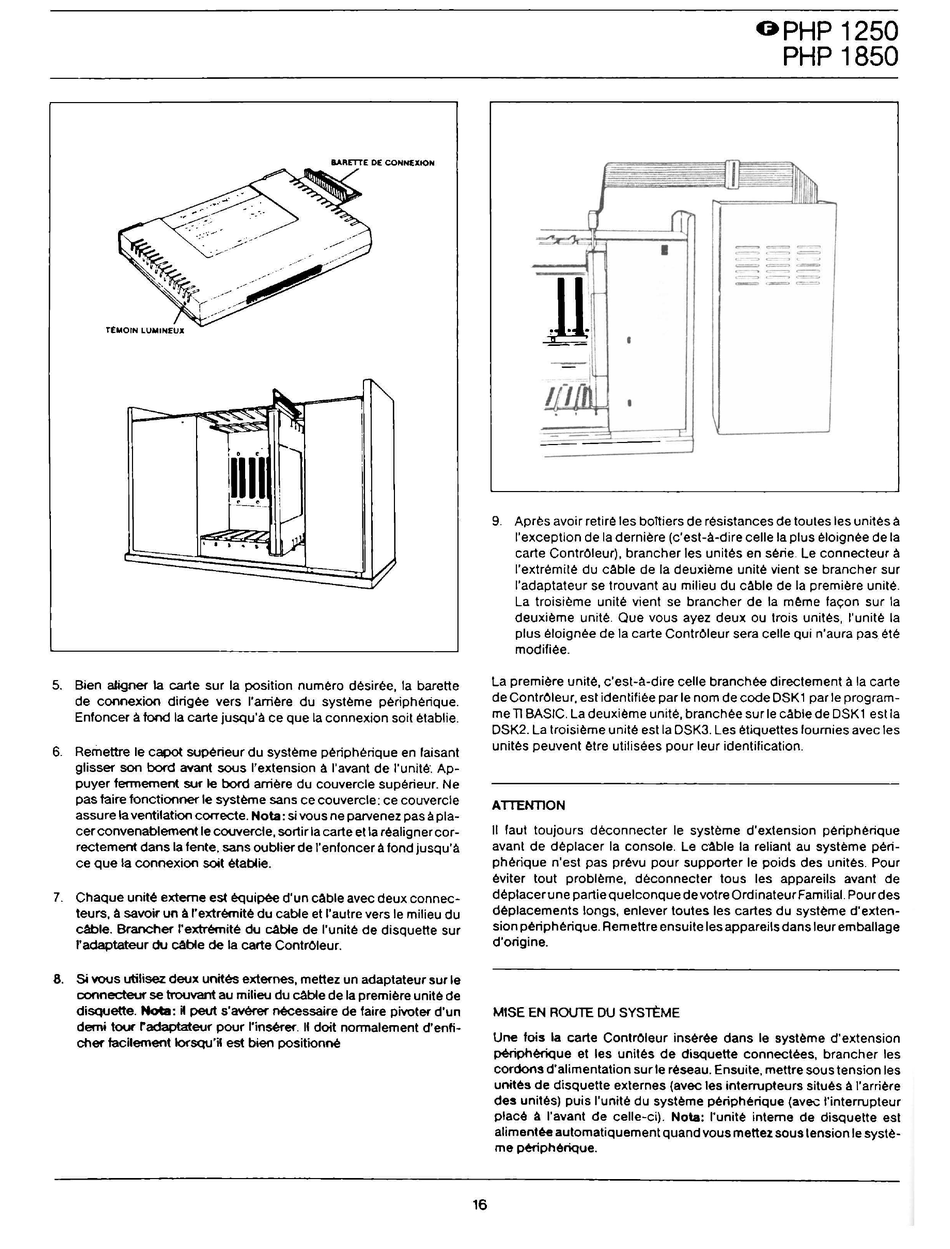

IIAIIETTE DE CONNEXION
5.
Bien aligner la carte sur la position numéro désirée, la barette
de connexion dirigée vers l'arrière du système périphérique.
Enfoncer à fond la carte jusqu'à ce que la connexion soit établie.
6. Remettre le capot supérieur du système périphérique e n fai san t
glisser son bord avant sous l'extension à l'avant de l'unité·. Ap-
puyer fermernent sur le bord arrière du couvercle supérieur. Ne
pas faire fonctionner le système sans ce couvercle: ce couvercle
assure la ventilation correcte. Nota: si vous ne parvenez pas à pla-
cerconvenablernent le couvercle, sortir la carte et la réalignercor-
rectement dans la lente, sans oublier de l' enfoncer à fon d jusqu'à
ce que la connexion soit établie.
7. Chaque unité exteme est équipée d'un càble avec deux connec-
teurs, à savoir un à l'extrémité du cable et l'autre vers le milieu du
cable. Brancher l'extrémité du c.àbte de l'unité de disquette sur
l'adaptateur du c.àble de la carte ContrOieur.
8. 54 vous utilisez deux unités externes, mettez un adaptateur sur le
connecteur se trouvant au milieu du c.àble de la première unité de
disquette.
Nota:
H
peut
s'avérer nécessaire de !aire pivoter d'un
demi tour radaptateur pour l'insérer. Il doit normalement d'enfi-
cher lacilement lorsqu'il est bien positionné
16
OPHP 1250
PHP 1850
~~
=~-~
c-----:.,------,=
~
~c:--:--,~
= = = =
~~
~~c=
-=·~
=
9.
Après avoir retiré l es boitiers de résistances de toutes l es unités à
l'exception de la dernière (c'est-à-dire celle la plus éloignée de la
carte ContrOieur), brancher les unités en série. Le connecteur à
l'extrémité du càble de la deuxième unité vieni se brancher sur
l'adaptateur se trouvant au milieu du càble de la première unité.
La troisième unité vieni se brancher de la mème façon sur la
deuxième unité. Que vous ayez deux ou trois unités, l'unité la
plus éloignée de la carte ContrOieur sera celle qui n'aura pas été
modifiée.
La première unité, c'est-à-dire celle branchée directement à la carte
de ContrOieur, est identifiée par le nom de code DSK 1 par le program-
me
n
BASIC. La deuxième unité, branchée sur le càble de DSK 1 est la
DSK2. La troisième unité est la DSK3. L es étiquettes fournies avec l es
unités peuvent ètre utilisées pour leur identification.
ATTENTION
Il faut toujours déconnecter le système d'extension périphérique
avant de déplacer la console. Le càble la reliant au système péri-
phérique n'est pas prévu pour supporter le poids des unités. Pour
éviter tout problème. déconnecter tous les appareils avant de
déplacerune parti e quelconque devotre Ordinateur Familial. Pourdes
déplacements longs, enlever toutes les cartes du système d'exten-
sion périphérique. Remettre ensuite l es appareils dans leur emballage
d'origine.
MISE EN ROUTE DU SYSTÈME
Une fois la carte ContrOieur insérée dans le système d'extension
périphérique et les unilés de disquette conneclées, brancher les
cordons d'alimentation sur le réseau. Ensuite, mettre sous tension l es
unilés de disquette externes (avec les interrupteurs situés à l'arrière
des unités) puis l'unité du système périphérique (avec l'interrupteur
placé à l'avant de celle-ci). Nota: l'unilé interne de disquette est
alimentée automatiquement quand vous mettez sous tension le systè-
me périphérique.
