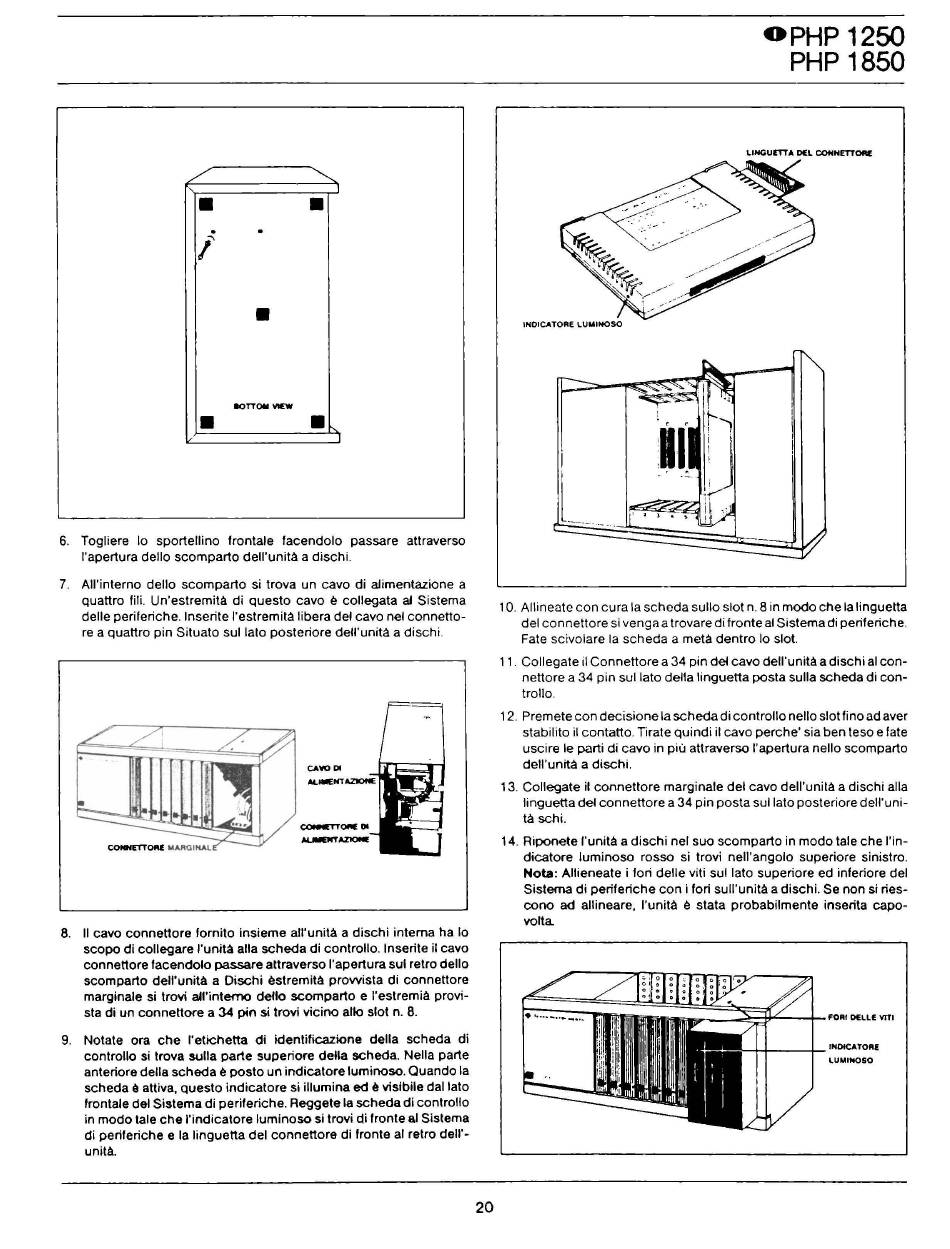

6. Togliere lo sportellino frontale facendolo passare attraverso
l'apertura dello scomparto dell'unità a dischi.
7. All'interno dello scomparto si trova un cavo di alimentazione a
quattro fili. Un'estremità di questo cavo è collegata al Sistema
delle periferiche. Inserite l'estremità libera del cavo nel connetto-
re a quattro pin Situato sul lato posteriore dell'unità a dischi.
8. Il cavo connettore fornito insieme all'unità a dischi interna ha lo
scopo di collegare l'unità alla scheda di controllo. Inserite il cavo
connettore facendolo passare attraverso l'apertura sul retro dello
scomparto dell'unità a Dischi èstremità provvista di connettore
marginale si trovi all'interno dello scomparto e l'estremià provi-
sta di un connettore a 34 pin si trovi vicino allo slot n. 8.
9. Notate ora che l'etichetta di identificazione della scheda di
controllo si trova sulla parte superiore della scheda. Nella parte
anteriore della scheda è posto un indicatore luminoso. Quando la
scheda è attiva, questo indicatore si illumina ed è visibile dal lato
frontale del Sistema di periferiche. Reggete la scheda di controllo
in modo tale che l'indicatore luminoso si trovi di fronte al Sistema
di periferiche e la linguetta del connettore di fronte al retro dell'-
unità.
20
INDICATORE LUMINOSO
OPHP 1250
PHP 1850
LINGUnT A
DI!
L COHNETTOtiE
1 O. Allineate con cura la scheda sullo slot n. 8 in modo che la linguetta
del connettore si venga a trovare di fronte al Sistema di periferiche.
Fate scivolare la scheda a metà dentro lo slot.
11. Collegate il Connettore a 34 pin dej cavo dell'unità a dischi al con-
nettore a 34 p in sul lato della linguetta posta sulla scheda di con-
trollo.
12. Premete con decisione la scheda di controllo nello slot tino ad aver
stabilito il contatto. Tirate quindi il cavo perche' sia ben teso e fate
uscire le parti di cavo in più attraverso l'apertura nello scomparto
dell'unità a dischi.
13. Collegate il connettore marginale del cavo dell'unità a dischi alla
linguetta del connettore a 34 p in posta sul lato posteriore dell'uni-
tà schi.
14. Riponete l'unità a dischi nel suo scomparto in modo tale che l'in-
dicatore luminoso rosso si trovi nell'angolo superiore sinistro.
Nota: Allieneate i fori delle viti sul lato superiore ed inferiore del
Sistema di periferiche con i fori sull'unità a dischi. Se non si ries-
cono ad allineare, l'unità è stata probabilmente inserita capo-
volta
