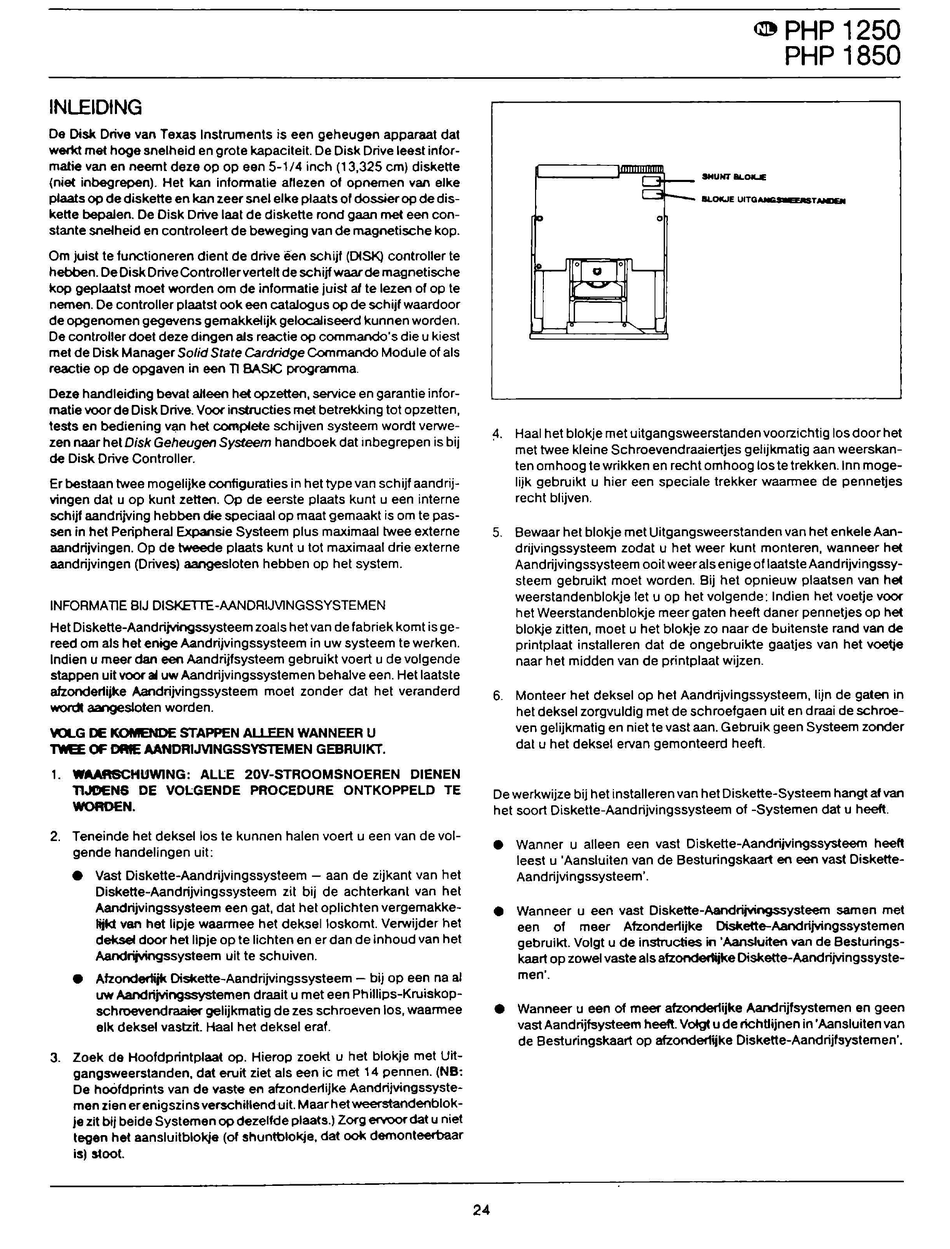

INLEIDING
De Disk Drive van Texas lnstruments is een geheugen apparaat dat
werkt met hoge snelheid e n grate kapaciteit. De Disk Drive leest infor-
matie van en neemt deze op op een 5-1/4 inch (13,325 cm) diskette
(niet inbegrepen). Het kan informatie allezen of opnemen van elke
plaats op de diskette e n kan zeer snel elke plaats of dossier op de dis-
kette bepalen. De Disk Drive laat de diskette rond gaan
met
een con-
stante snelheid en controleert de beweging van de magnetische kop.
Om juist te functioneren dient de drive éen schijf (DISK) controllar te
hebben. De Disk Drive Controllervertelt de schijf waarde magneti se h e
kop geplaatst moet worden om de informatie juist al te lezen of op te
nemen. De controllar plaatst ook een catalogus op de schijf waardoor
de opgenomen gegevens gemakkelijk gelocaliseerd kunnen worden.
De controllar doet deze dingen als reactie op commando's die u kiest
met de Disk Manager So/id State Cardridge Commando Module of als
reactie op de opgaven in een n BASIC programma.
Deze handleiding bevat alleen het opzetten, service en garanti e infor-
matie voor de Disk Drive. Voor instructies met betrekking tot opzetten,
tests en bediening van het complete schijven systeem word! verwe-
zen naar h et Disk Geheugen Systeem handboek dat inbegrepen is bij
de Disk Drive Controller.
Er bestaan twee mogelijke configurati es in h et type van schijf aandrij-
vingen dat u op kunt zetten. Op de eerste plaats kunt u een interne
schijf aandrijving hebben die speciaal op maat gemaakt is om te pas-
sen in h et Peripheral Expansie Systeem plus maximaal twee externe
aandrijvingen. Op de tweede plaats kunt u tot maximaal drie externe
aandrijvingen (Drives) aangesloten hebben op het system.
INFORMA nE BIJ DISKETTE -AANDRIJVINGSSYSTEMEN
H et Diskette-Aandrijvingssysteem zoals h et van de fabriek komt is ge-
reed om als h et enige Aandrijvingssysteem in uw systeem te werken.
lndien u meer dan een Aandrijfsysteem gebruikt voert u de volgende
stappen uit
VOOf
al uw Aandrijvingssystemen behalve een. H et laatste
afzonder1ijke Aandrijvingssysteem moet zonder dat het veranderd
wordt aangesloten worden.
VOLG DE KOMENDE STAPPEN AUEEN WANNEER U
TWEE OF DRIE AANDRIJVINGSSYSTEMEN GEBRUIKT.
1. WAARSCHUWING: ALL.:E 20V-STROOMSNOEREN DIENEN
nJDEN6 DE VOLGENDE PROCEDURE ONTKOPPELD TE
WOROEN.
2. Teneinde het deksel los te kunnen halen voert u een van de vol-
gende handelingen uit:
e
Vast Diskette-Aandrijvingssysteem - aan de zijkant van het
Diskette-Aandrijvingssysteem zit bij de achterkant van het
Aandrijvingssysteem een gat, dat h et oplichten vergemakke-
liit<t
van het lipje waarmee het deksel loskomt. Verwijder het
deksa door h et lipje op te lichten en er d an de inhoud van h et
Aandliivingssysteem uit te schuiven.
e
Afzondemjk Diskette-Aandrijvingssysteem - bij op een na al
uw
Aandrijvingssystemen draait u m et een Phillips-Kruiskop-
schroevendraaief gelijkmatig de zes schroeven los, waarmee
elk deksel vastzit. Haal het deksel eraf.
3. Zoek de Hoofdprintplaat op. Hierop zoekt u het blokje met Uit-
gangsweerstanden, dal eruit ziet als een ic met 14 pennen. (NB:
De hoofdprints van de vaste en afzonder1ijke Aandrijvingssyste-
men zien erenigszins verschillend uit. Maar h et weerstandenblok-
je zit bij bei de Systemen op dezelfde plaats.) Zorg ervoor dat u n i et
tegen het aansluitblokje
(of
shuntblokje, dat ook demonteert>aar
isl stoot.
24
~
PHP 1250
PHP 1850
8LOIUE UITQAMGSWEEIISTAMJEII
~-
Haal h et blokje m et uitgangsweerstanden voorzichtig los door h et
met twee kleine Schroevendraaiertjes gelijkmatig aan weerskan-
ten omhoog te wrikken e n rechi omhoog los te trekken.lnn moge-
lijk gebruikt u hier een speciale trekker waarmee de pennetjes
recht blijven.
5. Bewaar h et blokje m et Uitgangsweerstanden van h et enkele Aan-
drijvingssysteem zodat u het weer kunt monteren, wanneer het
Aandrijvingssysteem ooit weer als enige of laatste Aandrijvingssy-
steem gebruikt moet worden. Bij het opnieuw plaatsen van het
weerstandenblokje let u op h et volgende: lndien het voetje voor
h et Weerstandenblokje meer gaten heeft daner pennetjes op het
blokje zitten, moet u h et blokje zo naar de buitenste rand van de
printplaat installeren dat de ongebruikte gaatjes van het voetje
naar h et midden van de printplaat wijzen.
6. Monteer het deksel op het Aandrijvingssysteem, lijn de gaten in
h et deksel zorgvuldig m et de schroefgaen uit e n draai de schroe-
ven gelijkmatig e n n i et te vast aan. Gebruik geen Systeem zonder
dal u het deksel ervan gemonteerd heeft.
De werkwijze bij h et installeren v an h et Diskette-Systeem hangt af van
h et soort Diskette-Aandrijvingssysteem of -Systemen dat u heeft.
e
Wanner u alleen een vast Diskette-Aandrijvingssysteem heeft
leest u 'Aansluiten van de Besturingskaart en een vast Diskette-
Aandrijvingssysteem'.
e
Wanneer u een vast Diskette-Aandliivingssysteem samen met
een of meer Afzonder1ijke Diskette-Aandrijvingssystemen
gebruikt. Volgt u de instructies in 'Aansluiten van de Besturings-
kaart o p zowel vaste als afzondef1ijke Diskette-Aandrijvingssyste-
men'.
e
Wanneer u een of meer afzondef1ijke Aandrijfsystemen en geen
vast Aandrijfsysteem heeft. Volgt u de richtlijnen in 'Aansluiten van
de Besturingskaart op afzonderlijke Diskette-Aandrijfsystemen'.
