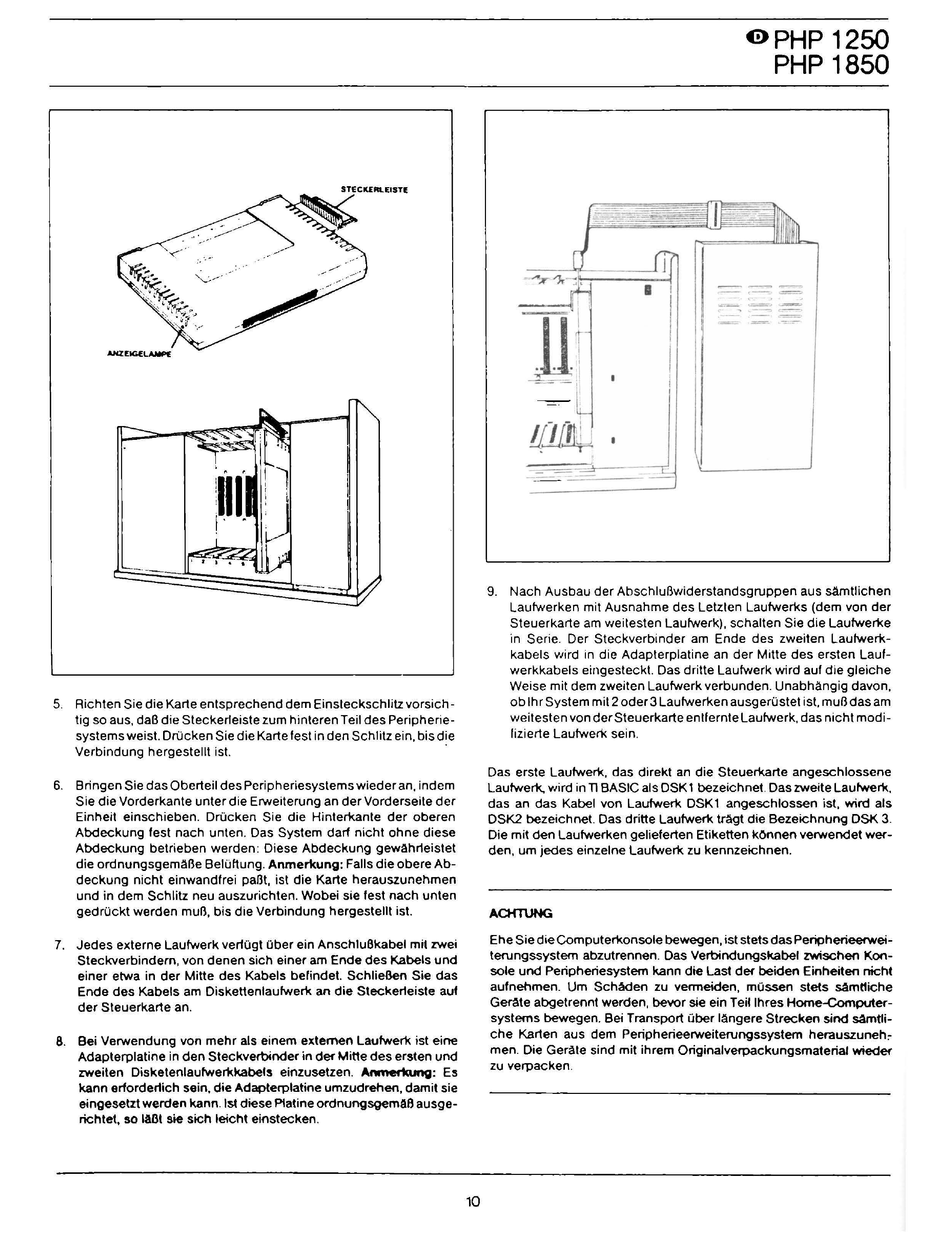

Texas Instruments PHP 1250 Handbuch Seite 12

5. Richten Si e di e Karte entsprechend de m Einsteckschlitz vorsich-
tig so aus, daB di e Steckerleiste zum hinteren Te il d es Peripherie-
systems weisl. Drùcken Si e die Karte lesi in de n Schlitz e in, bis di e
Verbindung hergestellt ist.
6. Bringen Si e das Oberteil d es Peripheriesystems wieder an, indem
Si e di e Vorderkante unter di e Erweiterung an der Vorderseile der
Einheit einschieben. DrOcken Sie die Hinterkante der oberen
Abdeckung lesi nach unten. Das System dari nicht ohne diese
Abdeckung betrieben werden: Di e se Abdeckung gewahr1eistet
di e ordnungsgemaBe BeiOitung. Anmerkung: Falls die o bere Ab-
deckung nichl einwandlrei paBI, ist die Karte herauszunehmen
und in dem Schlitz neu auszurichten. Wobei sie !est nach unten
gedrOckt werden muB, bis die Verbindung hergestellt isl.
7. Jedes externe Laulwerk ver!Ogl O ber ein AnschluBkabel mit zwei
Steckverbindern, von denen sich einer am Ende des Kabels und
einer etwa in der Mille des Kabels belindet. SchlieBen Sie das
Ende des Kabels am Diskettenlaulwerk an die Stecker1eiste auf
der Sleuerkarte an.
8. Bei Verwendung von mehr als einem extemen Laulwerk ist eine
Adaplerplatine in de n Steckverbinder in der Mille des ersten und
zweiten Disketenlaulwerkkabels einzusetzen. Anmerkung: Es
kann erlorder1ich sein, die Adapterplatine umzudrehen, damit si e
eingesetzt werden kann. 1st diese Platine ordnungsgema6 ausge-
richtet, so la6t sie sich leicht einstecken.
10
BPHP 1250
PHP 1850
---~
- · - ·
- , . ----, =
" '
~
...=:-=
·= . . .
<.,.=;.>
9. Nach Ausbau der AbschluBwiderstandsgruppen aus samtlichen
Laulwerken mi! Ausnahme des Lelzten Laulwerks (dem von der
Steuerkarte am weitesten Laufwerk), schalten Sie die Laulwerke
in Serie. Der Steckverbinder am Ende des zweiten Laulwerk-
kabels wird in die Adapterplatine an der Mille des ersten Laul-
werkkabels eingesteckl. Das dritte Laulwerk wird aul die gleiche
Weise mit dem zweiten Laulwerk verbunden. Unabha.ngig davo n,
ob lhr System mi t 2 oder 3 Laulwerken ausgerOstet i st. muB das am
weitesten von der Steuerkarte entlernle Laulwerk, das nichl modi-
fizierte Laulwerio; sein.
Das erste Laulwerk, das direkt an die Steuerkarte angeschlossene
Laulwerk. wird in
n
BASIC als DSK 1 bezeichnet. Das zweite Laufwerk.
das an das Kabel von Laulwerk DSK1 angeschlossen ist, wird als
DSK2 bezeichnet. Das dritte Laulwerk tragt die Bezeichnung DSK 3.
Die mit den Laulwerken gelielerten Etiketten kOnnen verwendet wer-
den, um jedes einzelne Laulwerk zu kennzeichnen.
Eh e Si e die Computerkonsole bewegen, ist stets das PeripherieefWei-
terungssystem abzutrennen. Das Verbindungskabel zwischen Kon-
sole und Peripheriesystem kann die Last der beiden Einheiten nicht
aufnehmen. Um Schaden zu vermeiden, mOssen stets sAmttiche
Gerate abgetrennt werden, bevor sie ein Teil lhres Home-Computer-
systems bewegen. Bei Transport Ober làngere Strecken sind sAmtli-
che Karten aus dem Peripherieerweiterungssystem herauszunehc
men. Die Gerate sind mit ihrem Originalverpackungsmaterial wieder
zu verpacken.
