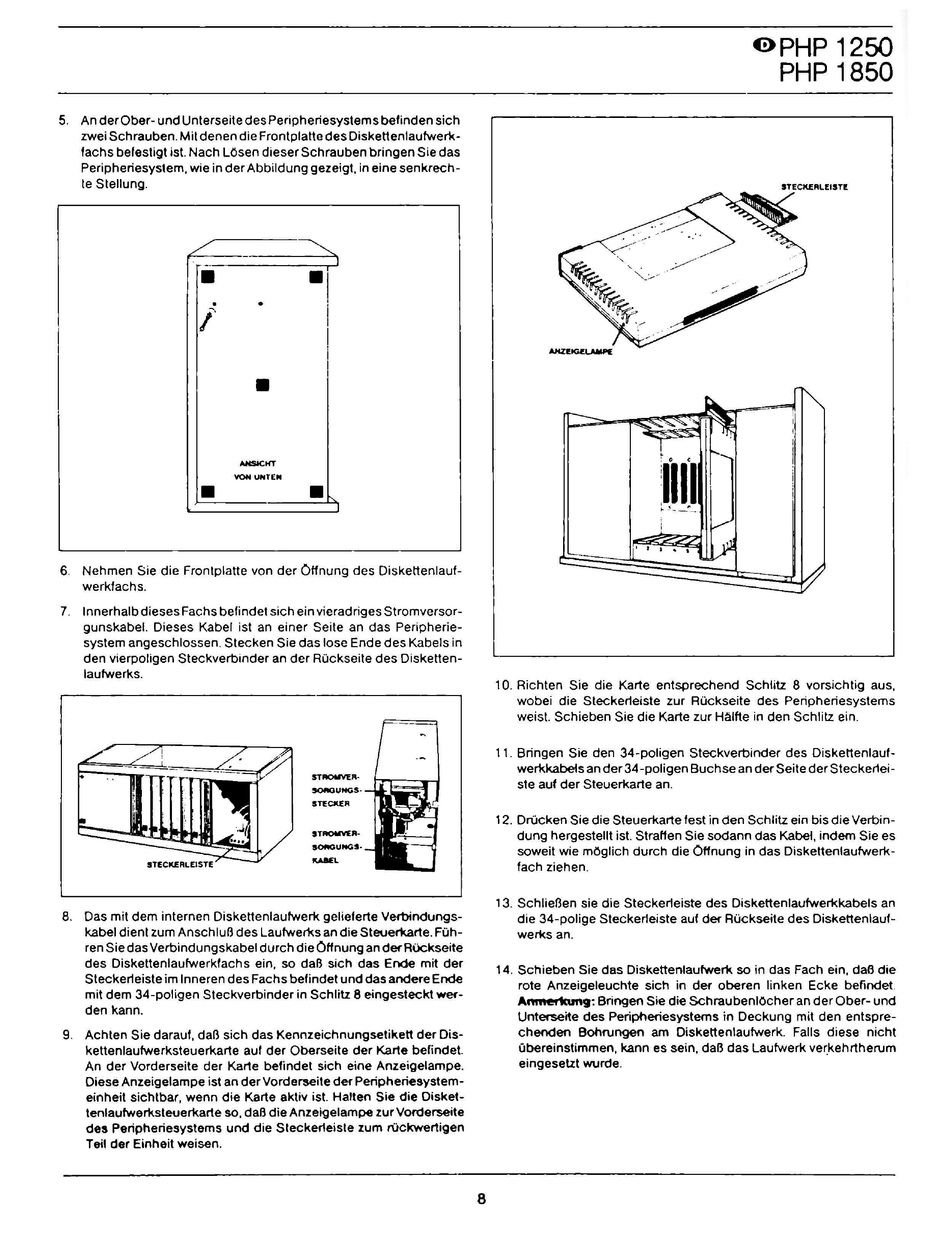

5. An derOber- und Unterseite d es Peripheriesystems belinden sich
zwei Schrauben. Mi! denen di e Frontplatte d es Diskettenlaulwerk-
lachs belestigt ist. Nach LO se n dieser Schrauben bringen Si e das
Peripheriesystem, wie in der Abbildung gezeigt, in eine senkrech-
te Stellung.
/========~~~
• •
.
l
•
•
AHSICHT
YON UNTEM •
6. Nehmen Sie die Frontplatte von der Oflnung des Diskettenlaul-
werklachs.
7. lnnerhalb dieses Fachs belindet sich ein vieradriges Stromversor-
gunskabel. Dieses Kabel ist an einer Seite an das Peripherie-
system angeschlossen. Stecken Si e das lose End e d es Kabels in
den vierpoligen Steckverbinder an der Ruckseite d es Disketten-
laulwerks.
STfllOIIVER·
SOI'IOUNGS·
r ' .... ., ........
STECKER
STAOioiVEII-
SOfOGUNGS-
IVoiiEI.
8. Das mi! dem internen Diskettenlaulwerk gelielerte Verbindungs-
kabel dient zum AnschluB d es Laulwerks an die Steuer!(arte. Fuh-
ren Si e dasVerbindungskabel dure h di e Oflnung an def'ROCkseite
des Diskettenlaulwerklachs ein, so daB sich das Ende mit der
Steckerleiste im lnneren d es Fachs belindet und das andere Ende
mi! dem 34-poligen Steckverbinder in Schlitz 8 eingesteckt wer-
den kann.
9. Achten Sie daraul, daB sich das Kennzeichnungsetikett der Dis-
kettenlaulwerksteuerkarte aut der Oberseite der Karte belindet.
An der Vorderseite der Karte belindet sich eine Anzeigelampe.
Diese Anzeigelampe ist an derVorderseite der Peripheriesystem-
einheit sichtbar, wenn die Karte aktiv ist. Halten Sie die Disket-
tenlaulwerksteuerkarte so, d aB di e Anzeigelampe zur Vorderseite
des Peripheriesystems und die Steckerleiste zum ruckwertigen
Teil der Einheit weisen.
8
0PHP 1250
PHP 1850
STECKERLEIST!
1 O. Richten Si e die Karte entsprechend Schlitz 8 vorsichtig aus,
wobei die Steckerleiste zur Ruckseite des Peripheriesystems
weist. Schieben Sie die Karte zur Halfte in den Schlitz ein.
11. Bringen Sie den 34-poligen Steckverbinder des Diskettenlaul-
werkkabets an der 34-poligen Bue h se an der Seite der Steckerlei-
ste
aut
der Steuerkarte an.
12. Drucken Si e di e Steuerkarte !est in den Schlitz ein bis di e Verbin-
dung hergestellt i st. Straflen Sie sodann das Kabel, indem Sie es
soweit wie mOglich durch die Offnung in das Diskeltenlaufv/erk-
lach ziehen.
13. SchlieBen sie die Steckerleiste des Diskettenlaulwerkkabels an
die 34-polige Steckerleiste aut del' Ruckseite des Diskettenlaul-
werks an.
14. Schieben Sie das Diskettenlautwerk so in das Fach ein, da6 die
rote Anzeigeleuchte sich in der oberen linken Ecke befindet.
Anmerkung: Bringen Sie die SchraubeniOcher an der O ber- und
Unterseite des Periptleriesystems in Deckung mit den entspre-
chenden Bohrungen am Diskettenlaulwerk. Falls diese nicht
Obereinstimmen, kann es sein, daB das Laulwerk verkehrtherum
eingesetzt wurde.
