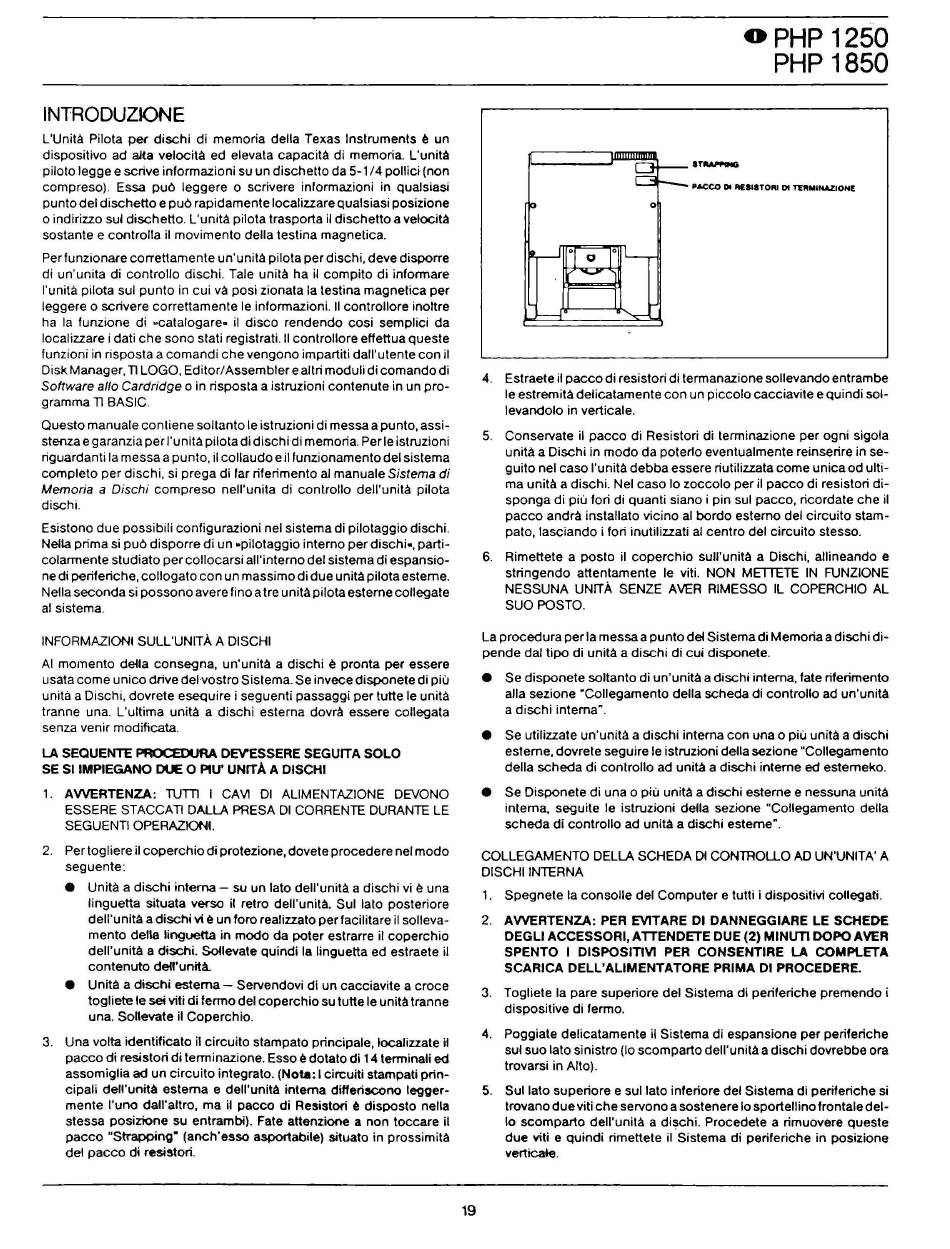

INTRODUZIONE
L'Unità Pilota per dischi di memoria della Texas lnstruments è un
dispositivo ad aJta velocità ed elevata capacità di memoria. L'unità
piloto legge e scrive informazioni su un dischetto da 5-1/4 pollici (non
compreso). Essa può leggere o scrivere informazioni in qualsiasi
punto del dischetto e può rapidamente localizzare qualsiasi posizione
o indirizzo sul dischetto. L'unità pilota trasporta il dischetto a velocità
sostante e controlla il movimento della testina magnetica.
Per funzionare correttamente un'unità pilota per dischi, deve disporre
di un'unita di controllo dischi. Tale unità ha il compilo di informare
l'unità pilota sul punto in cui và posizionata la testina magnetica per
leggere o scrivere correttamente le informazioni. Il controllore inoltre
ha la funzione di •catalogare· il disco rendendo cosi semplici da
localizzare i dali che sono stati registrati. Il controllore effettua queste
funzioni in risposta a comandi che vengono impartiti dall'utente con il
Disk Manager,
n
LOGO, Editor/ Assembler e altri moduli di comando di
Software allo Cardridge o in risposta a istruzioni contenute in un pro-
gramma
n
BASIC.
Questo manuale contiene soltanto le istruzioni di messa a punto, assi-
stenza e garanzia per l'unità pilota di dischi di memoria. Per le istruzioni
riguardanti la messa a punto, il collaudo e il funzionamento del sistema
completo per dischi, si prega di far riferimento al manuale Sistema di
Memoria a Dischi compreso nell'unita di controllo dell'unità pilota
dischi.
Esistono due possibili configurazioni nel sistema di pilotaggio dischi.
Nella prima si può disporre di un •pilotaggio interno per dischi•, parti-
colarmente studiato per collocarsi all'interno del sistema di espansio-
ne di periferiche, collogato con un massimo di due unità pilota esterne.
Nella seconda si possono avere fino a tre unità pilota esterne collegate
al sistema.
INFORMAZIONI SULL'UNITÀ A DISCHI
Al momento della consegna, un'unità a dischi è pronta per essere
usata come unico drive del vostro Sistema. Se invece disponete di più
unità a Dischi, dovrete esequire i seguenti passaggi per tutte le unità
tranne una. L'ultima unità a dischi esterna dovrà essere collegata
senza venir modificata.
LA SEQUENTE PROCEDURA DEV'ESSERE SEGUITA SOLO
SE St IMPIEGANO DUE O F'tU' UNITÀ A DISCHI
1. AWERTENZA: TUTTI l CAVI DI ALIMENTAZIONE DEVONO
ESSERE STACCATI DALLA PRESA DI CORRENTE DURANTE LE
SEGUENTI OPERAZIONI.
2. Per togliere il coperchio di protezione, dovete procedere nel modo
seguente:
e
Unità a dischi interna- su un lato dell'unità a dischi vi è una
linguetta situata verso il retro dell'unità. Sul lato posteriore
dell'unità a dischi vi è un foro realizzato per facilitare il solleva-
mento della linguetta in modo da poter estrarre il coperchio
dell'unità a dischi. Sollevate quindi la linguetta ed estraete il
contenuto dell'unità
e
Unita a dischi esterna- Servendovi di un cacciavite a croce
togliete le sei viti di fermo del coperchio su tutte le unità tranne
una. Sollevate il Coperchio.
3. Una volta identificato il circuito stampato principale, localizzate il
pacco di resistori di terminazione. Esso è dotato di 14 terminali ed
assomiglia ad un circuito integrato. (Nota: l circuiti stampati prin-
cipali dell'unità esterna e dell'unità interna differiscono legger-
mente l'uno dall'altro, ma il pacco di Resistori è disposto nella
stessa posizione su entrambi). Fate attenzione a non toccare il
pacco "Strapping" (anch'esso asportabile) situato in prossimità
del pacco di resistori.
19
o
PHP 1250
PHP 1850
PACCO DI RESIITORI DI TERMINAZIONE
4. Estraete il pacco di resistori di termanazione sollevando entrambe
le estremità delicatamente con un piccolo cacciavite e quindi sol-
levandolo in verticale.
5. Conservate il pacco di Resistori di terminazione per ogni sigola
unità a Dischi in modo da poterlo eventualmente reinserire in se-
guito nel caso l'unità debba essere riutilizzata come unica od ulti-
ma unità a dischi. Nel caso lo zoccolo per il pacco di resistori di-
sponga di più fori di quanti siano i pin sul pacco, ricordate che il
pacco andrà installato vicino al bordo esterno del circuito stam-
pato, lasciando i fori inutilizzati al centro del circuito stesso.
6. Rimettete a posto il coperchio sull'unità a Dischi, allineando e
stringendo attentamente le viti. NON METTETE IN FUNZIONE
NESSUNA UNITÀ SENZE AVER RIMESSO IL COPERCHIO AL
SUO POSTO.
La procedura per la messa a punto del Sistema di Memoria a dischi di-
pende dal tipo di unità a dischi di cui disponete.
e
Se disponete soltanto di un'unità a dischi interna, fate riferimento
alla sezione "Collegamento della scheda di controllo ad un'unità
a dischi interna".
e
Se utilizzate un'unità a dischi interna con una o più unità a dischi
esterne, dovrete seguire le istruzioni della sezione "Collegamento
della scheda di controllo ad unità a dischi interne ed esterneko.
e
Se Disponete di una o più unità a dischi esterne e nessuna unità
interna, seguite le istruzioni della sezione "Collegamento della
scheda di controllo ad unità a dischi esterne".
COLLEGAMENTO DELLA SCHEDA DI CONTROLLO AD UN'UNITA' A
DISCHI INTERNA
1. Spegnete la consolle del Computer e tutti i dispositivi collegati.
2. AWERTENZA: PER EVITARE DI DANNEGGIARE LE SCHEDE
DEGLI ACCESSORI, ATTENDETE DUE (2) MINUTI DOPO AVER
SPENTO l DISPOSITIVI PER CONSENTIRE LA COMPLETA
SCARICA DELL'ALIMENTATORE PRIMA DI PROCEDERE.
3. Togliete la pare superiore del Sistema di periferiche premendo i
dispositive di fermo.
4. Poggiate delicatamente
il
Sistema di espansione per periferiche
sul suo lato sinistro (lo scomparto dell'unità a dischi dovrebbe ora
trovarsi in Allo).
5. Sul lato superiore e sul lato inferiore del Sistema di periferiche si
trovano due viti che servono a sostenere lo sportelli no frontale del-
lo scomparto dell'unità a dischi. Procedete a rimuovere queste
due viti e quindi rimettete il Sistema di periferiche in posizione
verticale.
