WEDI!
DESSOUS
• •

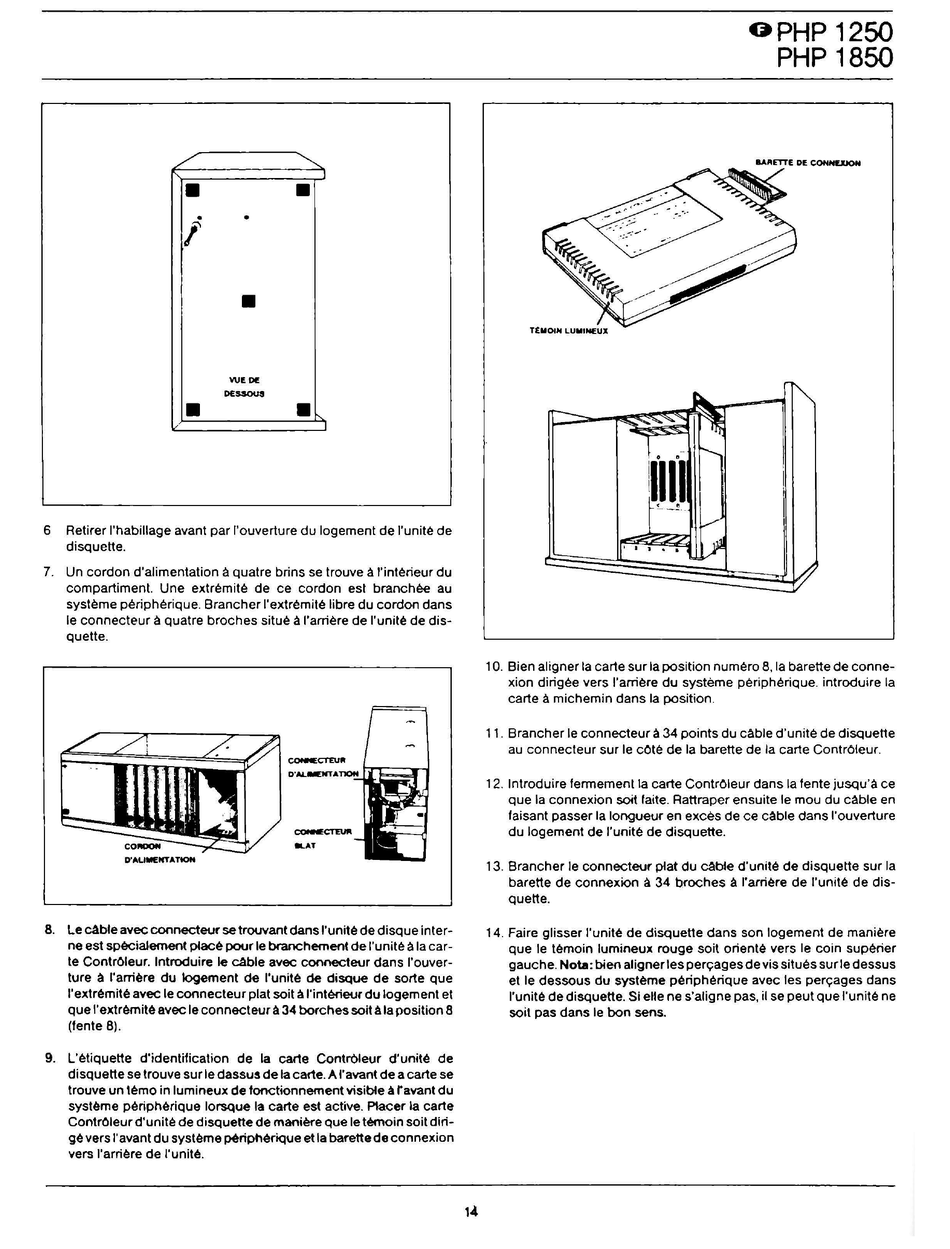

6 Retirer l'habillage avant par l'ouverture du logement de l'unité de
disquette.
7. Un cordon d'alimentation à quatre brins se trouve à l'intérieur du
compartiment. Une extrémité de ce cordon est branchée au
système pèriphérique. Brancher l'extrémité libre du cordon dans
le connecteur à quatre broches situé à l'arrière de l'unité de dis-
quette.
8. Le càbleavecconnecteur setrouvant dans l'unité de disque inter-
ne est spéeialement placé pour le branchement de l'unité à la car-
te ContrOieur. lntroduire le càble avec connecteur dans l'ouver-
ture à l'arrière du logement de l'unité de disque de sorte que
l'extrémité avec le connecteur plat soit à l'intérieur du logement et
que l'extrémité avec le connecteur à 34 borches soit à la position 8
(lente 8).
9. L'étiquette d'identification de la carte Contròleur d'unité de
disquette se trouve sur le dassus de la carte. A l'avant de a carte se
trouve un témo in lumineux de fonctionnement visible à ravant du
système périphérique lorsque la carte est active. Piacer la carte
ContrOieur d'unité de disquette de manière que le témoin so il diri-
gé vers l' avant du système périphérique
et
la barelle de connexion
vers l'arrière de l'unité.
TtiiOIN LUMINEUX
OPHP 1250
PHP 1850
IIAAETTE DE CONHUION
1 O. Bien aligner la carte sur la position numéro 8, la barette de conne-
xion dirigée vers l'arrière du système périphérique. introduire la
carte à michemin dans la position.
11. Brancher le connecteur à 34 points du càble d'unité de disquette
au connecteur sur le cOié de la barette de la carte ContrOieur.
12. lntroduire lermement la carte ContrOieur dans la lente jusqu'à ce
que la connexion soitlaite. Rattraper ensuite le mou du càble en
laisant passer la longueur en excès de ce càble dans l'ouverture
du logement de l'unité de disquette.
13. Brancher le connecteur plat du càbte d'unité de disquette sur la
barette de connexion à 34 broches à l'arrière de l'unité de dis-
quette.
14. Faire glisser l'unité de disquette dans son logement de manière
que le témoin lumineux rouge soit orienté vers le coin supérier
gauche. Nota: bien aligner l es perçages de vis situés sur le dessus
et le dessous du système périphérique avec les perçages dans
l'unité de disquette. Si elle ne s'aligne pas, il se peut que l'unité ne
soit pas dans le bon sens.
