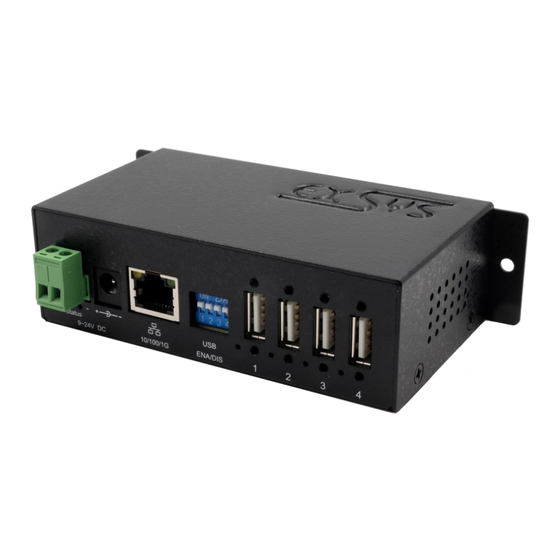

Exsys EX-6003HMVS Anleitung
Usb device server 4x usb 2.0
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-6003HMVS
USB Device Server
4x USB 2.0
USB Device Server
4x USB 2.0
Schweiz:
Italia:
EXSYS Vertriebs GmbH
EXSYS Italia Srl
Dübendorfstrasse 17
Via Belvedere, 45/B
8602 Wangen
I-22100 Como
www.exsys.ch
www.exsys.it
Anleitung
Vers. 1.0 / 28.08.24
Inhaltsverzeichnis
Verwandte Anleitungen für Exsys EX-6003HMVS
Inhaltszusammenfassung für Exsys EX-6003HMVS
- Seite 1 Vers. 1.0 / 28.08.24 EX-6003HMVS USB Device Server 4x USB 2.0 USB Device Server 4x USB 2.0 Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach 8602 Wangen I-22100 Como www.exsys.de...
-
Seite 2: Inhaltsverzeichnis
Hardware Installation ························································································· 19 Configuration of the EX-6003HMVS ································································· 20-24 Switching USB-Ports On and Off ···································································· 25-27 UDP and TCP Ports used by the EX-6003HMVS ···················································· 27 Product Specification ························································································· 28 © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 3: Beschreibung
ARM Cortex AARCH64 • 15KV ESD Überspannungs-Schutz für alle USB-Signale • Bus-Power: maximal 2,1A, 500mA pro Port gleichzeitig 2. Lieferumfang Bevor Sie den EX-6003HMVS in Ihr Netzwerk einbinden, überprüfen Sie bitte zuerst den Inhalt der Lieferung: • EX-6003HMVS • Netzteil (12V/3A) •... - Seite 4 Stecker nie umgekehrt DATA+ oder mit Gewalt einstecken. DATA- +9V bis +24V T-Block: +9V bis +24V DC-Buchse: ACHTUNG! Nur zur Verwendung mit dem im Lieferumfang enthaltenen oder einem anderem konformen Netzteil! © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 5: Aufbau, Anschlüsse & Leds
Aus: Am LAN Kabel kann kein PoE Strom entnommen werden An: EX-6003HMVS ist eingeschaltet Status LED Grün Aus: EX-6003HMVS ist ausgeschaltet Status LEDs An: USB-Anschluss ist aktiv für jeden Grün Aus: USB-Anschluss ist inaktiv USB-Anschluss © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved... -
Seite 6: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss des EX-6003HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Falls Sie den EX-6003HMVS auf einer Trägerschiene installieren wollen, verwenden Sie das im Lieferumfang enthaltende Din-Rail Kit. -
Seite 7: Konfiguration Des Ex-6003Hmvs
• USB-Gerätesteuerung: Ein (Aktiviert) Installieren des USB-Administrator-Dienstprogramms (unter Windows): Bei aktiviertem DHCP des EX-6003HMVS ist zur Konfiguration eine IP-Adresse erforder- lich. Diese kann über das USB-Administrator-Dienstprogramm unter Windows installiert werden. Das Windows-basierte USB-Administrator-Dienstprogramm ist eine wertvolle Hilfe bei der Ermittlung der IP-Adresse. Diese können Sie von unserer Webseite herunter laden. - Seite 8 Browser. Verwenden Sie für den Zugriff auf beide das Standardkennwort "admin". Nach- dem Sie Änderungen vorgenommen haben, müssen Sie auf "Submit" oder "Save Chan- ges" klicken, um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 9 "Weiter zu ...". Um sich beim Server anzumelden, navigieren Sie zur Server-IP, geben Sie das Passwort ein (Standard ist "admin"). Nachdem Sie alle erforderlichen Änderungen vorgenommen haben, klicken Sie auf "Änderungen speichern", um sie zu übernehmen. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
- Seite 10 Funktionen: Host-Name: Ändern Sie den Hostnamen, eine beschreibende Zeichenfolge, die den EX-6003HMVS darstellt. Location: Legen Sie den Standort fest, wo sich der EX-6003HMVS physisch befindet. Network Setup: Konfigurieren Sie die Netzwerkeinstellungen, einschließlich DHCP, IP, Subnetzmaske und Gateway-Adresse.
- Seite 11 Change Password: Ermöglicht das Ändern des Server-Anmeldepassworts. Restore Default: Stellt die vorkonfigurierten Standardeinstellungen wieder her. Reboot Server: Verwenden Sie diese Option, wenn ein Neustart des EX-6003HMVS erforderlich ist, z. B. aufgrund von Netzwerkproblemen oder zum Zurücksetzen von Geräten für die Anwendungen.
-
Seite 12: Usb-Anschlüsse Ein- Und Ausschalten
6. USB-Anschlüsse Ein- und Ausschalten Verwalten Sie USB-Geräteverbindungen: Der EX-6003HMVS bietet zwei Methoden zum Verbinden oder Trennen von USB-Geräten. Manuell über DIP-Schalter oder per Fernzugriff über die Benutzeroberfläche (GUI). Außerdem unterstützt er eine API für die programmatische Steuerung von Geräteverbindungen. Hier wird demonstriert, wie diese Funktionalitäten genutzt werden können. - Seite 13 USB-Geräte zu finden. Identifizieren Sie den mit dem Device Server verbunde- nen Steueranschluss, klicken Sie darauf und klicken Sie dann auf die auf der rechten Seite ange- zeigte Anschlussnummer, um den USB-Anschluss ein- oder auszuschalten. © Copyright 2024 by EXSYS Vertriebs GmbH. All rights reserved...
-
Seite 14: Vom Ex-6003Hmvs Verwendete Udp Und Tcp Ports
7. Vom EX-6003HMVS verwendete UDP und TCP Ports Anschlussanforderungen des EX-6003HMVS: Um eine optimale Funktionalität zu gewährleisten, müssen für den EX-6003HMVS die folgenden Ports geöffnet werden, insbesondere wenn Sie erwägen, den EX-6003HMVS über Ihren Router weiterzuleiten, um Clients über das Internet zu bedienen: UDP 5474, 5475, 8801: Wird für die Server- und Geräteerkennung verwendet. -
Seite 15: Produktspezifikation
5,5 x 2,1 mm (0,22 x 0,08 Zoll) DC-Buchse Steckverbinder Terminal Block: 2-polige Klemmenblöcke Unterstützung von Betriebssystemen Windows 7, 8.x, 10 und 11 Die Software liegt auf der EXSYS Webseite zum Download bereit: www.exsys.de oder www.exsys.ch Suchen nach: EX-6003HMVS Alternativ scannen Sie den QR Code rechts:...
