Bedienungsanleitung Z 7510 Mehrzonen Temperaturregelgerät
6. Bedienelemente
7. Bedienelemente
Das Gerät verfügt über eine
kontrastreiche LCD-Anzeige
Nach dem Einschalten und der
Initialisierung des Gerätes werden
die Istwerte aller angeschlossenen
Regelzonen angezeigt.
Zone: 1
Istwert 200°C

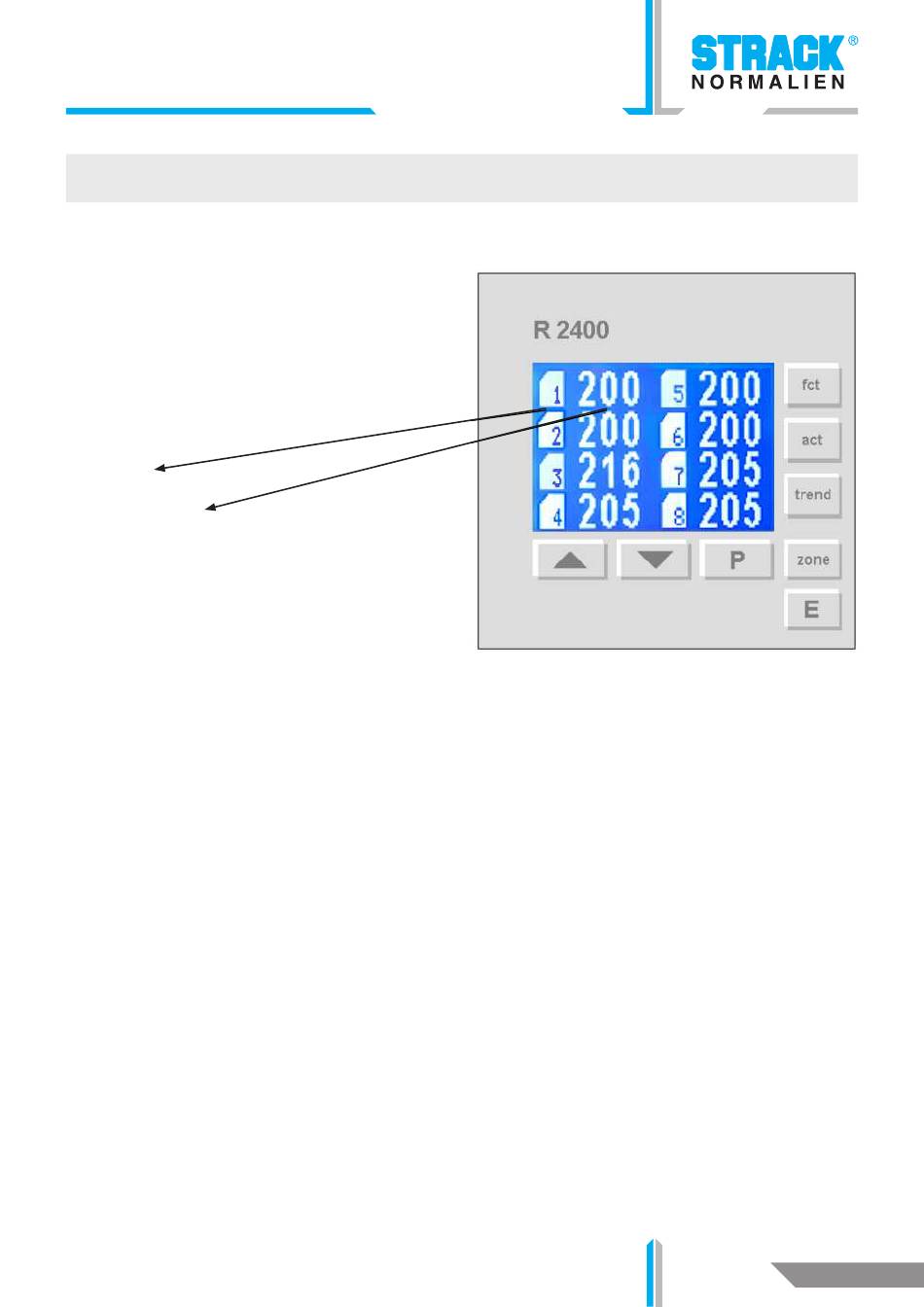

Bei 4-Zonenreglern werden die
Ist- und Sollwerte aller Zonen
gleichzeitig angezeigt.
Linke Spalte:
Istwert
Rechte Spalte:
Sollwert
Die Anzeige der einzelnen Geräteparameter erfolgt weitgehend im Klartext.
Eine Parameterführung (Anzeige) in englischer Sprache kann gewählt werden
Siehe Gerätekonfiguration (dazu Taste „E" und „P"gleichzeitig ca. 3 Sekunden drücken.)
(siehe Kapitel 7).
Kontrasteinstellung:
Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100
Bedienungsanleitung Z 7510 Temperaturregelgerät
Das Gerät verfügt über eine
kontrastreiche LCD Anzeige.
Nach dem Einschalten und der
Initialisierung des Gerätes wer
den die Istwerte aller
angeschlossenen Regelzonen
angezeigt.
Zone: 1
Istwert: 200°
Bei 4Zonenreglern werden die
IST und SOLLWERTE
aller Zonen gleichzeitig
angezeigt.
Linke Spalte:
Istwert
Rechte Spalte:
Sollwert
Die Anzeige der einzelnen Geräteparameter erfolgt weitgehend im Klartext.
Eine Parameterführung (Anzeige) in englischer Sprache kann gewählt werden (siehe Kap. 6).
Siehe: Gerätekonfiguration (dazu Taste „E" und „P" gleichzeitig ca. 3 Sek. drücken).
Tastenfunktionen:
zone
Zonenvorwahl. Zoneninformation.
Istwert und Sollwertanzeige der betreffenden Zone.
P
Taste zur Parametervorwahl in einer angewählten Zone.
▲
Werteverstellung (z.B. Sollwert oder Regelparameter) auf höhere Werte.
Veränderte, aber noch nicht bestätigte Werte werden durch ein blinkendes „E"
gekennzeichnet.
▼
Werteverstellung (z.B. Sollwert oder Regelparameter) auf niedrigere Werte.
Veränderte, aber noch nicht bestätigte Werte werden durch ein blinkendes „E"
gekennzeichnet.
E
Übernahme der vorgewählten Werte und netzausfallsichere Speicherung.
E = Enter.
trend
Anwahl der sollwertabhängigen Tendenzanzeige aller Zonen (Überblick)
mit Alarmzustandsanzeige.
act
Gleichzeitige Anzeige der Istwerte aller angeschlossenen Zonen.
fct
Schreiberfunktion. Anzeige des Istwertverlaufs einer Zone.
Dazu zunächst mit der Taste „zone" die gewünschte Zone anwählen.
Schreiberfunktion ausschalten: Taste „fct" erneut betätigen.
„E " und gleichzeitig Tasten „▲" oder „▼" betätigen.
www.strack.de
D 8116 11.2012
9
