Inhaltszusammenfassung für Strack Z7520

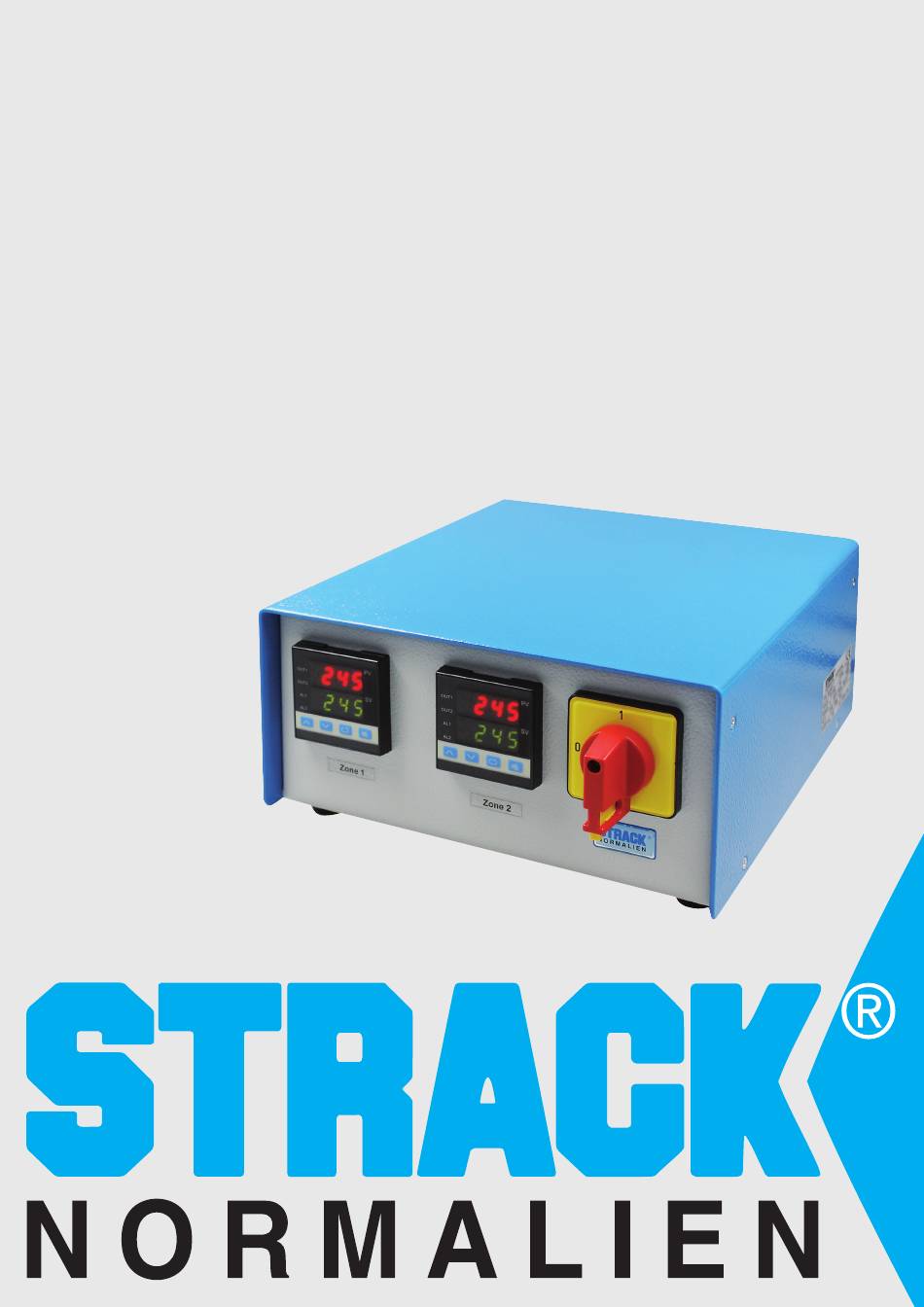

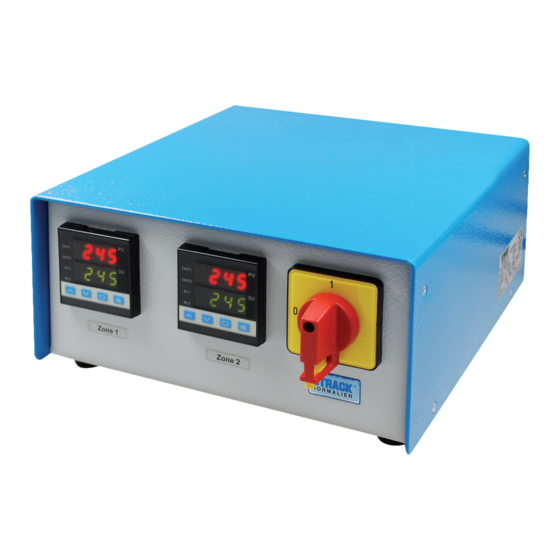

- Seite 1 MEHRZONEN-TEMPERATURREGELGERÄT Z7520 BEDIENUNGSANLEITUNG...
- Seite 2 Sie schnellstmöglich. Zur leichteren und sicheren Orientierung finden Sie in dieser Bedienungsanleitung folgende Pictogramme: Sicherheitshinweis Allgemeine Information Anschluss- und Aufstellungshinweise STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Seite 3: Inhaltsverzeichnis
Alarm 1, Untere und Obere Sollwertbegrenzung, Einheit Temperatur, Regelwirkung (Heizen/Kühlen), Filterwert IST-Wertanzeige Parameterebene 4: Bediensperre, Softstart-Sollwert und –stell- Grad, Rücksetzen auf Werkseinstellungen STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Seite 4: Merkmale
- Lieferbar mit bistabilem Ausgang für Halbleiter- relais oder Relaisausgang zur Schützsteuerung - Programmierbarer Alarmausgang, verdrahtet auf gemeinsamen Sammel-Alarmkontakt - Programmierbarer Softstart STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Seite 5: Sicherheitshinweise
9. Gerät sofort spannungsfrei schalten, falls - es beschädigt wurde - Flüssigkeiten oder Fremdkörper eingedrungen sind - der Verdacht eines sonstigen Defekts vorliegt. STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Seite 6: Technische Daten
Heizung : 10A FF, 6,3x32mm pro Zone Regler : 500mA MT, 5x20mm pro Zone Alarmausgang: Relais max. 250V/5A , Sammelkontakt STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Seite 7 RAL 7035 (Bodenteil incl. Front und Rückseite) RAL 3000 (Gehäuse-Oberteil) Umgebungseinflüsse: Verschmutzungsgrad (VG) 2 nach EN610101 Einsatztemperatur 0 - 55°C Luftfeuchtigkeit 20 - 90% (ohne Kondensation) STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Seite 8: Aufstellung Und Anschluss
Fühler zerstören! Die als Zubehör erhältlichen Werkzeugan schlusskabel enthalten Last- und Thermofühler (Fe-CuNi) - Aus- gleichsleitungen. Ausgleichsleitungen dürfen nicht für Lastanschluss verwendet werden. STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Seite 9: Alarmanschluss
Ausgang für beide Zonen wirken. connector on the back side. STRACK NORMA GmbH & Co. KG STRACK NORMA GmbH & Co. KG STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Seite 10 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät Vorderseite Z 7520-2 Rückseite Z 7520-2 STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Seite 11: Bedienung
Schloss erfolgen. Nach Herstellen aller erforderlichen Geräteanschlüsse zur Inbe- triebnahme des Gerätes den Hauptschalter auf Stellung „1“ (EIN) stellen. STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... -
Seite 12: Anzeige Und Bedienelemente
(siehe Seite 22) OUT1 : LED Heiz– oder Kühlausgang 1 aktiv AL1 : LED Alarm 1 aktiv Fehlermeldung : Fühlerbruch STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Seite 13 Keine Bestätigung der Eingabe nach 15 sec. = automatische Übernahme der Änderung. STRACK NORMA GmbH & Co. KG STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Seite 14: Einstellen Der Solltemperatur
Dezimalstelle weiterschalten. Nach Abschluß der Eingabe „Level“ Taste kurz drücken (oder keine Eingabe für 15 sec. = automatische Übernahme) STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Seite 15 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 16 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 17 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 18 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 19 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 20 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 21 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 22 Lieferanten die Lötbrücke geändert Auslieferung vorgenommen. werden. Soll diese Konfiguration nachträglich geändert werden, so muss ebenfalls durch den Lieferanten die Lötbrücke geändert werden. STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 23 0 100% Rücksetzen auf Werkseinstellungen (dEFauLt) no : nicht rücksetzen yes : rücksetzen STRACK NORMA GmbH & Co. KG STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
-
Seite 24: Anhang
Anhang Anhang Kundenspezifische Steckerbelegung (Ausführung ist markiert) SN 1006 (1 Zone) SN1010 (2 Zonen) STRACK NORMA GmbH & Co. KG STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de... - Seite 25 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 26 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 27 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 28 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 29 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 30 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 31 Temperaturregelgeräte Bedienungsanleitung Z7520 Kompakt-Temperaturregelgerät STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de...
- Seite 32 STRACK NORMA GmbH & Co. KG Königsberger Str. 11 D-58511 Lüdenscheid Postfach 16 29 D-58466 Lüdenscheid Tel +49 2351 8701-0 Fax +49 2351 8701-100 Mail info@strack.de Web www.strack.de 09.2018...
