Bedienungsanleitung Z 7510 Mehrzonen Temperaturregelgerät
9. Parameterliste: Regelparameter
Individuell für jede Regelzone einstellbare Parameter (zonenbezogen).
Diese Einstellungen sind nach der Zonenkonfiguration vorzunehmen.
Gewünschte Zone mit Taste „zone" anwählen.
Mit Taste „P" den ersten Reglerparameter (Sollwert1 bzw. Sollwert2) anwählen und evtl. einstellen.
Mit Taste „P" zum nächsten Parameter weiterschalten usw..
Parameterverstellung mit Tasten „▲" und „▼". Netzausfallsicher speichern: Taste „E".
10.
Parameterliste: Regelparameter
Erfolgt für einige Zeit keine Betätigung, springt die Anzeige wieder auf die Zoneninformation
(Ist- u. Sollwert) derbetreffenden Zone zurück.
Individuell für jede Regelzone einstellbare Parameter (zonenbezogen).
Diese Ebene verlassen: Taste „E" ca. 3 Sekunden drücken.
Diese Einstellungen sind nach der Zonenkonfiguration vorzunehmen.
Sollwert 1
Einstellbereich:
Gewünschte Zone mit Taste „ zone " anwählen.
Sollwertbegrenzung, min. ... Sollwertbegrenzung, max.
Mit Taste „P " den ersten Reglerparameter (Sollwert1 bzw. Sollwert2) anwählen und evtl. einstellen.
Mit Taste „P " zum nächsten Parameter weiterschalten usw..
Der Sollwert1 wird hier nur angezeigt, wenn sich die Regelzone im HAND-Betrieb
Parameterverstellung mit Tasten „▲" und „▼ ". Netzausfallsicher speichern: Taste „E".
(Stellerbetrieb) befindet.
Erfolgt für einige Zeit keine Betätigung, springt die Anzeige wieder auf die Zoneninformation (Ist u. Sollwert) der
betreffenden Zone zurück.
Sollwert 2
aus;
Diese Ebene verlassen: Taste „E" ca. 3 Sekunden drücken.
Sollwert 1
Rampe
aus;
steigend
Sollwert 2
Rampe
aus;
fallend
Rampe steigend
Eine programmierte Rampe ist immer dann wirksam, wenn ein neuer Sollwert vorgewählt
wird oder ein „Netz-ein" erfolgt. Die Rampe wird vom aktuellen Istwert auf den vorgewähl -
Rampe fallend
ten Sollwert gebildet.
Die Sollwertrampe wirkt sowohl auf Sollwert 1 als auch auf Sollwert 2.
Bei entsprechender Programmierung und Ausnutzung des 2. Sollwertes kann somit ein

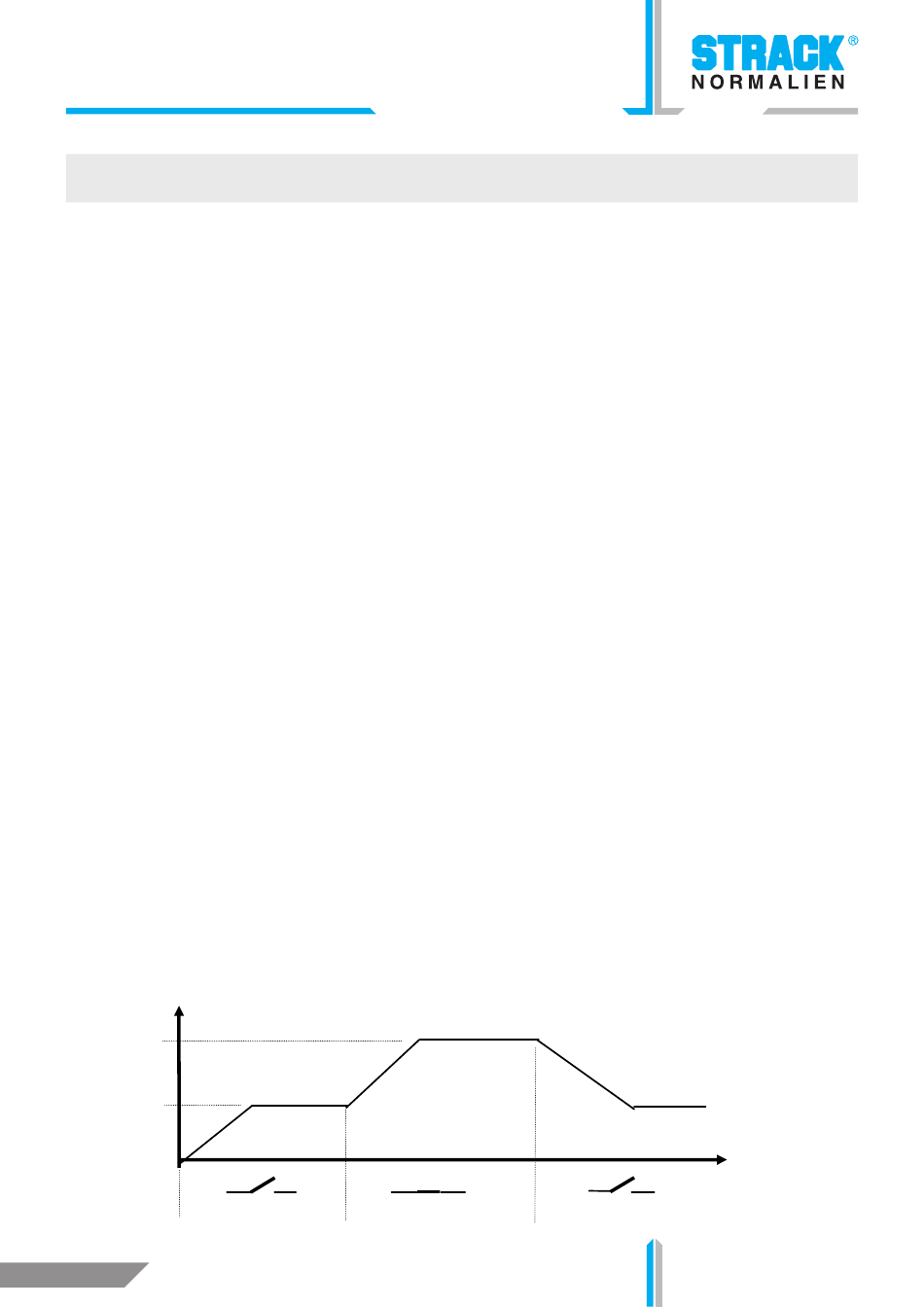

Sollwertprofil mit 2 Sollwerten erzielt werden (siehe Beispiel ).
Istwert
SP2
SP1
Alarm A1:
Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100
28
Alarmwert
(wirkt auf Pins 4 und 5)
Sollwertbegrenzung, min. ... Sollwertbegrenzung, max. (Werkseinstellung: aus)
Der 2. Sollwert wird für alle Zonen wirksam, wenn der externe Kontakt K1
geschlossen ist.
Einstellbereich:
Sollwert 2 = aus: Bei Umschaltung auf Sollwert 2 wird auf Sollwert 1 weitergeregelt.
Sollwertbegrenzung, min. ... Sollwertbegrenzung, max.
Der Sollwert1 wird hier nur angezeigt, wenn sich die Regelzone im HANDBetrieb (Stellerbetrieb)
befindet.
0,1 ...99,9 °C/min. oder °F/min. (Werkseinstellung: aus)
0,01...9,99 °C/min. oder °F/min. bei Bereichen mit Kommastelle
aus;
Sollwertbegrenzung, min. ... Sollwertbegrenzung, max.
Der 2. Sollwert wird für alle Zonen wirksam, wenn der externe Kontakt K1 geschlossen ist.
Sollwert2 = aus: Bei Umschaltung auf Sollwert2 wird auf Sollwert1 weitergeregelt.
0,1 ...99,9 °C/min. oder °F/min. (Werkseinstellung: aus)
0,01...9,99 °C/min. oder °F/min. bei Bereichen mit Kommastelle
aus;
0,1 ...99,9 °C/min. oder °F/min.
0,01...9,99 °C/min. oder °F/min. bei Bereichen mit Kommastelle
aus;
0,1 ...99,9 °C/min. oder °F/min.
0,01...9,99 °C/min. oder °F/min. bei Bereichen mit Kommastelle
Eine programmierte Rampe ist immer dann wirksam, wenn ein neuer Sollwert vorgewählt wird oder
ein "Netzein" erfolgt. Die Rampe wird vom aktuellen Istwert auf den vorgewählten Sollwert gebildet.
Die Sollwertrampe wirkt sowohl auf Sollwert 1 als auch auf Sollwert 2.
Bei entsprechender Programmierung und Ausnutzung des 2. Sollwertes kann somit ein
Sollwertprofil mit 2 Sollwerten erzielt werden (siehe Beispiel ).
K1, offen
Temperaturüberwachung (Schaltpunkteinstellung)
Signalkontakt:
Bedienungsanleitung Z 7510 Temperaturregelgerät
K1, geschlossen
aus= 200 ; 199... 199 °C / °F
www.strack.de
(Werkseinstellung: 0°C)
(Werkseinstellung: 0°C)
(Werkseinstellung: aus)
(Werkseinstellung: aus)
(Werkseinstellung: aus)
Zeit
K1, offen
(Werkseinstellung: 50°C)
D 8116 11.2012
