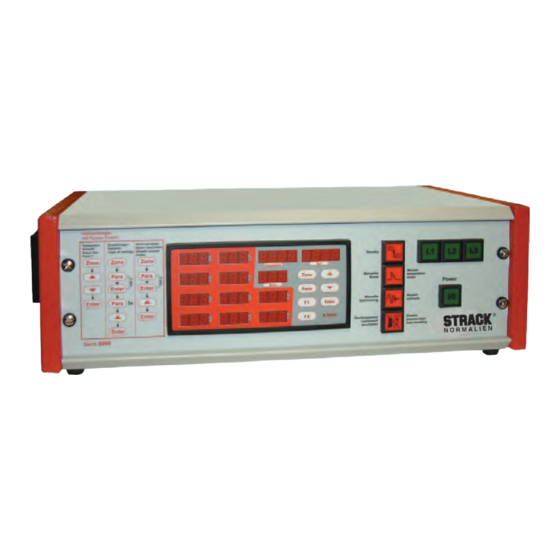

Strack Z 7500 Bedienungsanleitung

Mehrzonen-temperaturregelgerät
Vorschau ausblenden Andere Handbücher für Z 7500:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Technik innovativ gestalten++
Bedienungsanleitung
Z 7500 Mehrzonen-Temperaturregelgerät
www.strack.de
STRACK NORMA GmbH & Co. KG
Postfach 16 29
D-58466 Lüdenscheid
Königsberger Str. 11
D-58511 Lüdenscheid
Tel.: +49 (0) 23 51 / 87 01-0
Fax: +49 (0) 23 51 / 87 01-100
E-Mail: info@strack.de
www.strack.de

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Strack Z 7500

Inhaltszusammenfassung für Strack Z 7500

  • Seite 1 Technik innovativ gestalten++ STRACK NORMA GmbH & Co. KG Postfach 16 29 D-58466 Lüdenscheid Königsberger Str. 11 D-58511 Lüdenscheid Tel.: +49 (0) 23 51 / 87 01-0 Fax: +49 (0) 23 51 / 87 01-100 E-Mail: info@strack.de www.strack.de Bedienungsanleitung Z 7500 Mehrzonen-Temperaturregelgerät...
  • Seite 2 Zur leichteren und sicheren Orientierung finden Sie in dieser Bedienungs- anleitung folgende Pictogramme: Sicherheitshinweis Allgemeine Information Anschluss- und Aufstellungshinweise Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 3: Inhaltsverzeichnis

    6.3.2 Konfigurationsebene - individuelle Einstellungen 6.3.3 Parameterebene 6.3.4 Arbeitsebene Automatische Anfahroptionen Fehlermeldungen Werkseinstellungen Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 4: Merkmale

    · Intelligente, frei programmierbare Softstartroutine · Frei programmierbare Grenzwerte für jede Zone · Umfangreiche Selbstüberwachungsfunktionen Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 5: Sicherheitshinweise

    Strahlungsbereich heißer Teile aufstellen. 8. Netzanschlußkabel von heißen oder scharfkantigen Teilen fernhalten. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 6 Folge haben. 12. Weitere Hinweise und Warnungen in dieser Bedienungsanleitung beachten. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 7: Technische Daten

    Temperatur-Tendenz, Konfigurations- parametern Meßfühlereingang: Thermoelement Fe-CuNi, Typ J, 0...800°C automatische Nullpunktkorrektur Fühlerbruchautomatik Verpolungsschutz Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 8: Sicherheitslastabschaltung

    570 x 180 x 340mm (B x H x T) Farbe: Strukturlackiert RAL 7035 (Dach/Boden) RAL 3020 (Seitenteile) Gewicht: ca. 12,0kg Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 9: Anwendungsbereich

    Hierzu wird die thermische Charakte- ristik jeder einzelnen Zone individuell ermittelt und das Regelverhalten entsprechend angepasst. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 10: Aufstellung

    Last- und Thermofühler - Fe-CuNi - Ausgleichsleitungen. Ausgleichsleitungen dürfen nicht für Lastanschluß verwendet werden. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 11 5 heat s 6 Lastkreise 9,5 A – and Cwiring Last und Fühleranschluß Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 12: Alarmanschluß

    Zonenabsenkung) ist ein potentialfreier Schalteingang vorgesehen (Pins 6 und 7). S P 2/ St andby Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 13 BUS-Anschluß (Option) Lage der Lastsicherungen im Seitenteil (Beispiel: rechts) Lastsicherung Sicherungsausfall-Kontrolle (Option) Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 14 Netzschalter Manuelle Regelstreckenoptimierung („Optimierung am Sollwert“) Sicherheits-Lastabwurf abschalten (Bypass) Kurzbedienungsanleitung (Schnellstart) Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 15: Bedienung

    Funktionstaste 2 - Vorwahl der im Anzeigeblock „1“ dargestellten Werte (s. Kap. 6.2 „Inbetriebnahme“) Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 16 übernimmt sie in die Regelung Zur Bestätigung erscheint im Sollwert-Display „Set“ (3) kurzzeitig ein Lauflicht Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 17 Taste „Enter“ quittierten Werten blinkt Anzeige „Set“ hell/dunkel Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 18: Inbetriebnahme

    Kapiteln beschrieben zu deaktivieren. N rma G & C . K Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 19: Anzeige: Ist- Und Sollwerte

    Zonen 5 ... 8 05.08: Anzeige von Zone 5 ... Zone 8 Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 20 01.08: Zone 1 ... 8 09.12: Zonen 9 ... 12 Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 21 Alarm A1 und A2 aktiv kein Alarm auf dieser Zone 01.12: Zonen 01 ... 12 Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 22 Rücksprung auf Temperatur- Ist- und Sollwertanzeige der Zonen 1 ... 4 mb & Co Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 23 Für jede Zone steht ein 7-Segment-Anzeigeelement zur Verfügung, die Symbole bedeuten im einzelnen: Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 24 Anzeige = 3, wenn Alarm 1 und 2 für diese Zone aktiv sind Weitere Erläuterungen hierzu finden Sie im Kapitel „Konfigurationsebene“ Beispiel: Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 25: Bedienebenen

    üblicherweise keine Eingriffe in „Zone 0“ notwendig sind. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 26 Änderungen sollten unter Berücksichtigung der unveränderbaren Reglerhardware (Fühlerkonfiguration) vorge- nommen werden. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012 k Norm Gm H...
  • Seite 27 Hilfe für eine Zone vorgewählte Parameter einfach auf weiter Zonen übertragen werden können. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 28: Konfigurationsebene - Generelle Einstellungen

    Heizstromüber- wachung,Grenz- kontakt ein - aus Norma GmbH Co KG Strack No ma GmbH & Co. KG • Tel : +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 29 Meßbereichsüberlauf. (s. Fehlermeldungen) Alarmkontakte bieten keinen Schutz gegen alle Fehler- möglichkeiten. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 30: Konfiguration

    = Meldung „1“ ein, Relais „abgefallen“ aus =Meldung „1“ aus Relais „angezogen“ Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 31 Die hier beschriebene Überwachungsfunktion und die mögli- chen Einstellungen wirken sich auf alle angeschlossenen Heizzonen aus. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 32 1 ... 60sec. intervall Zeit zwischen den Strom- messungen zweier aufein- anderfolgender Regelzonen Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 33 In diesem Fall erfolgt jedoch keine besondere Kennung über die Tendenz- u. Alarmzustands- anzeige Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 34 Zonen während der Betätigung von F1 Anzeige im Feld „Parame- ter“: Y Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 35 Funktion 21xx ohne Funktion EL.xx Prüfziffer Ende der Konfigurationsebene - generelle Einstellungen Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 36: Konfigurationsebene - Individuelle Einstellungen

    SP.Lo untere Sollwertgrenze Messbereichsanfang ... SP.Hi In der Arbeitsebene min. einstellbarer Sollwert Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 37: Softstart

    Hat der Istwert den Anfahrsollwert erreicht, so kann dieser für eine einstellbare Anfahrhaltezeit konstant gehalten werden. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 38 Meßbereich absinkt. Die Anfahrschaltung kann für jede Zone individuell gewählt und eingestellt werden. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 39 - wenn im Augenblick des Fühlerbruchs die Regelabweichung > 0,25% v. Meßbereich ist, Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 40 Anzeige im Display „SET“: Akt. Stellgrad, 0...100% Änderung: „UP“ / „DOWN“ + E-Taste. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 41: Parameterebene

    (begrenzte) Stellgrad ist. Achtung! Die Stellgradbegrenzung wirkt nicht während der Selbst- optimierungsphase. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 42 Tv = 0) e. PD/I (mod. PID)-Regler; Einstellung von P,d und I. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 43 OFF; 0,1...80,0 °C (Werkseinstellung: 0,1) OFF; 0,01...8,00 °C Bei Messbereichen mit Kommastelle. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 44 Während des Optimierungsvorganges wird im Sollwertdisplay das Wort „OPt“ im Wechsel mit Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 45 124°C . Die Selbstoptimierungsphase wird erst dann gestartet, wenn alle Regelzonen die Anfahrphase abgeschlossen haben. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 46: Arbeitsebene

    Kontakt „SP2 enable“ geschlossen ist. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012 N rma Gm...
  • Seite 47 2. Sollwertes kann somit ein Sollwert- profil mit 2 Sollwerten erzielt werden (siehe Beispiel ). Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 48 (Schaltpunkteinstellung) mögliche Parameter: siehe „A1“ Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012 k N rma G bH Co KG...

  • Seite 49: Automatische Anfahroptionen

    Boostsollwert erreicht hat, dann wird diese anschließend auf den eingestellten Arbeitssollwert SP1 geregelt. Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 50: Fehlermeldungen

    Alarmüberwachung möglich Co.A2 Alarmkonfiguration von A2 : OFF keine Alarmüberwachung möglich Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
  • Seite 51 ( Istwert(e) zu hoch ). -no- Parameter in der angewählten Zone -pa- nicht verfügbar Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...

  • Seite 52: Werkseinstellungen

    HAnd Auto 1Y.Hi 100% 3,0% 30sec 150sec 0,8sec 1 Sd Auto OFSt Strack Norma GmbH & Co. KG • Tel.: +49 (0) 23 51 / 87 01- 0 • Fax: +49 (0) 23 51 / 87 01-100 D 8115 11.2012...
