Regelmäßige Wartung und Einstellung

Antriebsketten-Durchhang

Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.
HINWEIS
Beim Prüfen und Einstellen des An-
triebsketten-Durchhangs darf auf dem
Fahrzeug keine Belastung sein.
2. Das Getriebe in Leerlaufstellung
schalten.

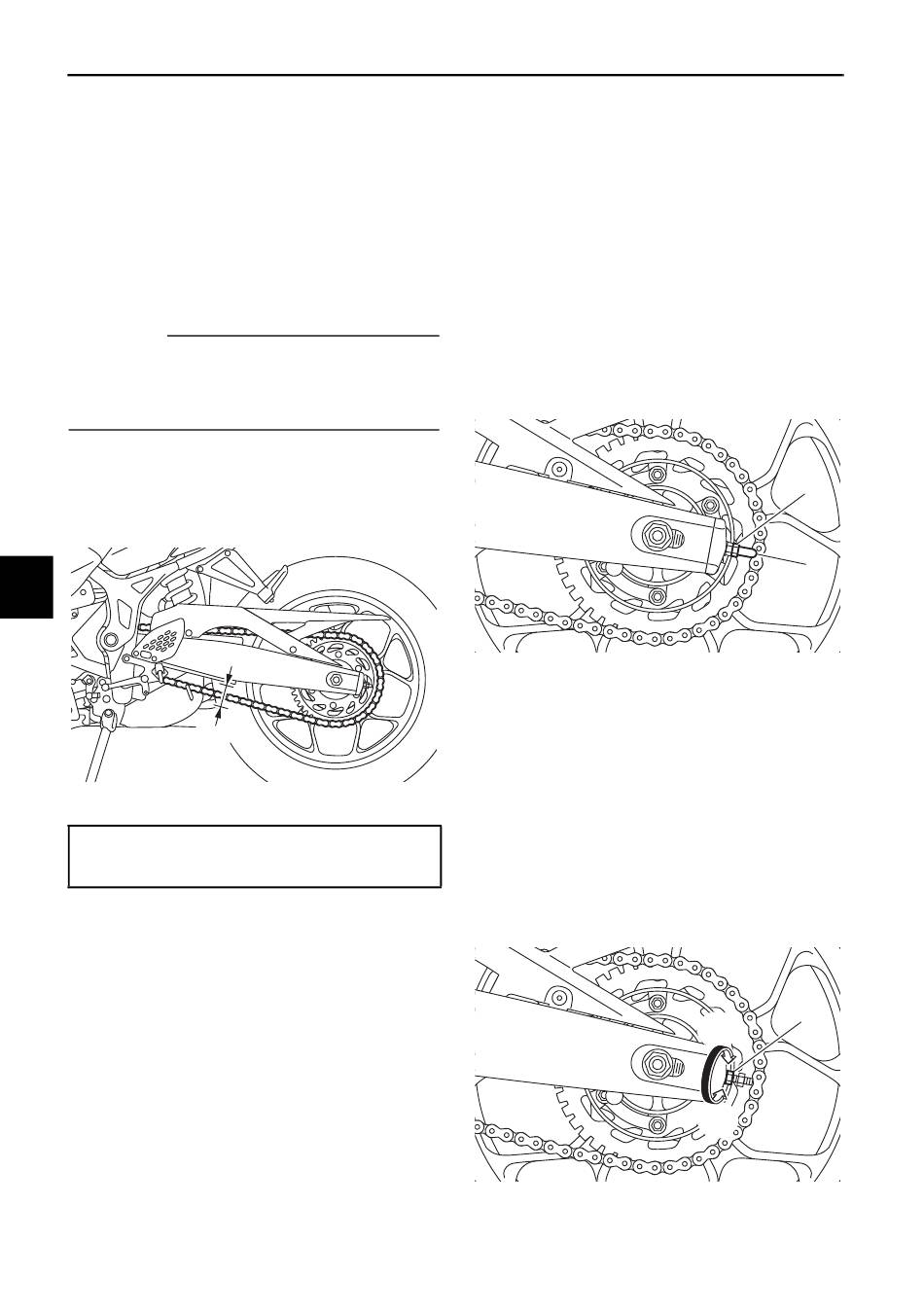

3. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.
6
1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
35.0–45.0 mm (1.38–1.77 in)
4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
ACHTUNG: Ein nicht angemesse-
ner Antriebskettendurchhang über-
lastet den Motor und andere wichti-
ge Teile des Motorrads und kann zu
einem Kettenschlupf oder -riss füh-
ren. Wenn der Antriebsketten-
durchhang mehr als beträgt, kann
die Kette den Rahmen, die Schwin-
ge und andere Teile beschädigen.
1
GAU22762 Daher darauf achten, dass der Ket-
tendurchhang sich immer im Soll-
bereich befindet.
Antriebskettendurchhang einstellen
GAU2277G
Wenden Sie sich an einen Yamaha-Händler
bevor Sie den Durchhang der Antriebskette
einstellen.
1. Die Kettenspannerkappe abnehmen
und dann die Achsmutter und die
Kontermutter auf beiden Seiten der
Schwinge lockern.
1. Achsmutter
2. Kontermutter
3. Kettenspannerkappe
2. Zum Straffen der Antriebskette die
Einstellmutter für den Kettendurch-
hang auf beiden Seiten der Schwinge
in Richtung (a) drehen. Zum Lockern
der Antriebskette die Einstellmutter
auf jeder Seite der Schwinge in Rich-
tung (b) drehen und dann das Hinter-
rad nach vorn drücken.
1. Einstellmutter des Antriebskettendurch-
hangs
6-24
[GCA17791]
GAU62983
1
2
1
(a)
(b)
