USB IO-Link Master V1.1
2.3.2
Weiterführende Dokumente
Ergänzend zu diesem Dokument finden Sie in der TURCK-Produktdatenbank folgende Unterlagen:
■
Systemstarthandbuch – IO-Link-Systeme (D101931)
3
sicherheitshinweise
3.1
Allgemeine Sicherheitshinweise
Lesen Sie diese Betriebsanleitung vor dem Einsatz des Gerätes vollständig. Arbeiten mit dem Gerät dürfen nur von
qualifiziertem Fachpersonal durchgeführt werden.
Es liegt in der Verantwortlichkeit des Maschinenkonstrukteurs, des überwachenden Ingenieurs, des Maschinen-
bauers und/oder des Wartungselektrikers, dieses Produkt in vollständiger Übereinstimmung mit allen geltenden
Bestimmungen und Normen einzusetzen und zu warten
4
technische Beschreibung
4.1
Gerätebeschreibung
Der einkanalige TURCK-IO-Link-Master ist mit einer USB-B-Schnittstelle zum Anschluss an einen PC ausgestattet
und steuert die Kommunikation mit dem jeweils angeschlossenen IO-Link-Device.
Das Gerät erfüllt die IO-Link-Spezifikation 1.1. Gegenüber der Version 1.0 verfügt der IO-Link-Master V1.1 zusätz-
lich über die folgenden Eigenschaften:
■
Parametrier-Server-Funktion (Data storage)
■
Datenübertragungsrate 230,4 kBit/s (für IO-Link-Master mandatory)
■
Prozessdatenbreite pro Port max. 32 Byte
Kombination von IO-Link-Geräten
Grundsätzlich ist eine beliebige Kombination von IO-Link-Mastern und IO-Link-Devices möglich. Beachten Sie da-
bei jedoch die jeweiligen Systemgrenzen (z. B. max. Nutzdatengröße des IO-Link-Masters). Bei der Kombination
von IO-Link-Devices unterschiedlicher IO-Link-Spezifikationen müssen folgende Punkte beachtet werden:
■
Am IO-Link-Master nach V1.0 sind ausschließlich IO-Link-Devices nach V1.0 betreibbar.
■
Am IO-Link-Master nach V1.1 sind IO-Link-Devices nach V1.0 und V1.1 betreibbar.
■
Die Parametrier-Server-Funktion und die Datenübertragungsrate (230,4 kBaud) sind nur dann nutzbar, wenn
diese Funktionen auch vom angeschlossenen IO-Link-Device unterstützt werden.
4.1.1
Geräteübersicht
LED:
CH1 (C/Q)
CH2 (DI/DO)
Error
41
M12 x 1

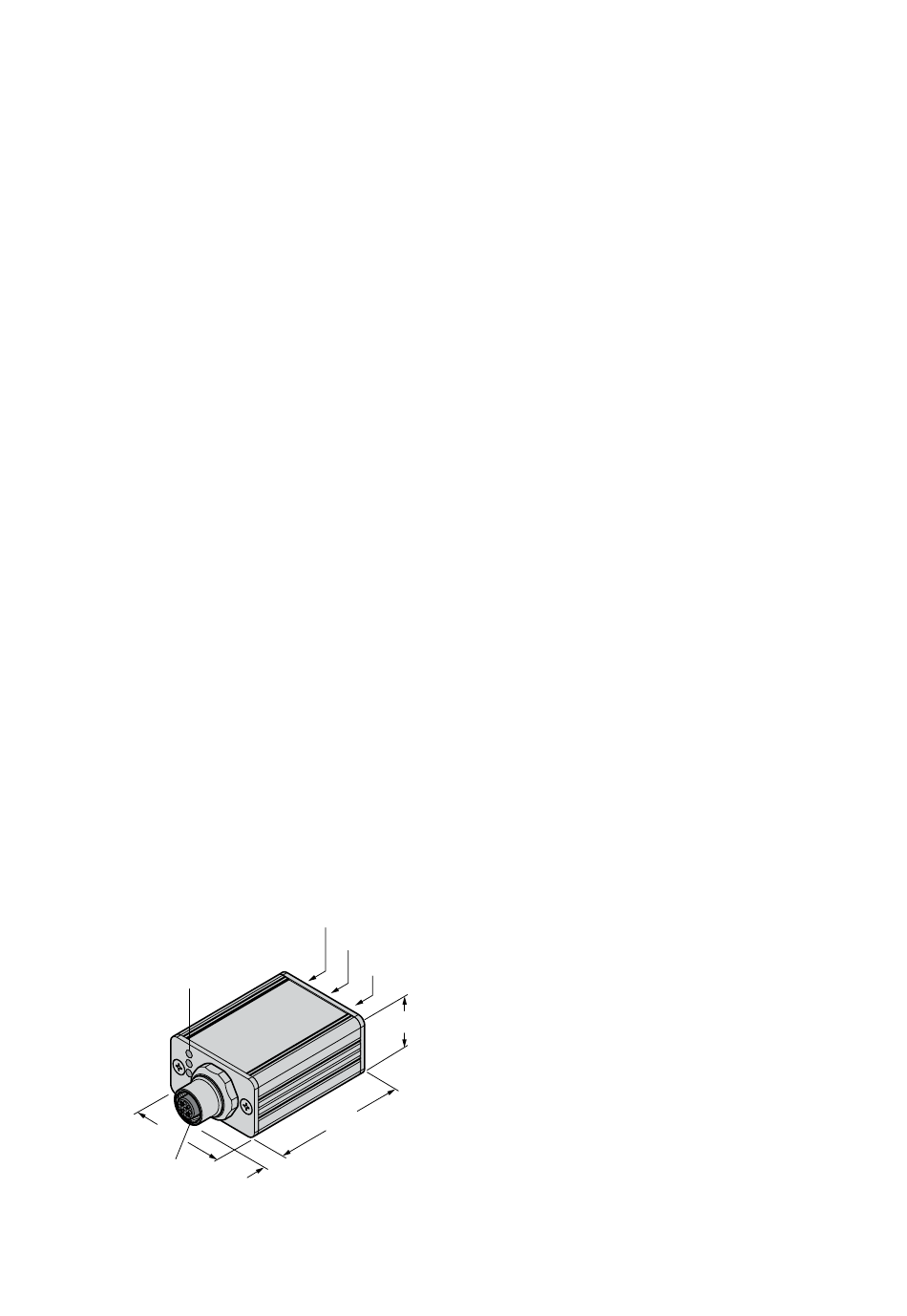

Abb. 1: USB IO-Link-Master V1.1
3
USB-Mini
LED: PWR
IN-DC
24
54
16
