3
Schritt
: Herstellen von Anschlüssen
Wenn Sie detailliertere Information benötigen, siehe Seite 6.

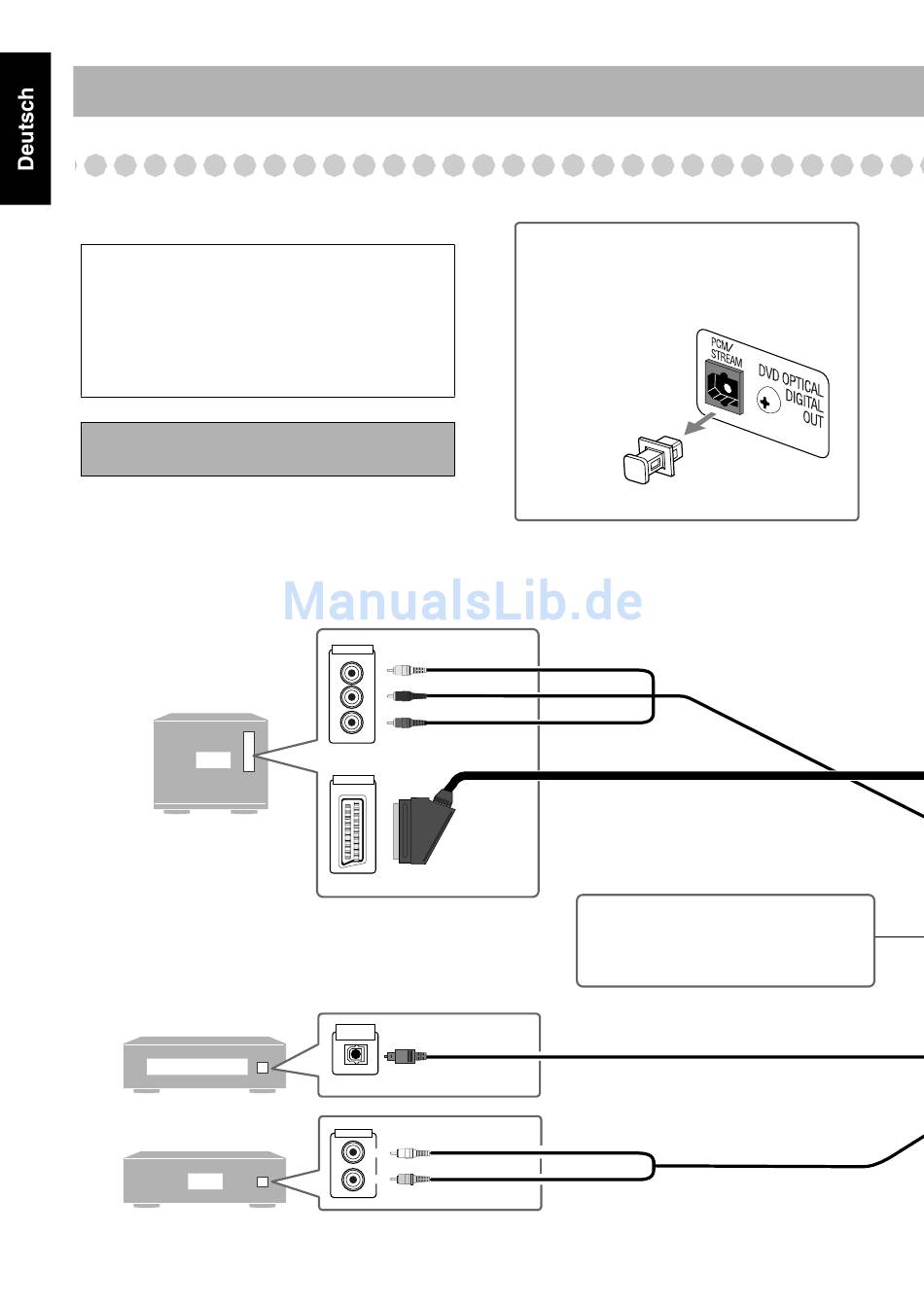

Abbildungen der Eingangs-/Ausgangsanschlüsse
unten stellen typische Beispiele dar.
Wenn Sie andere Komponenten anschließen,
beachten Sie auch deren Bedienungsanleitungen, da
die auf dem Gerät aufgedruckten
Anschlussbezeichnungen an der Rückseite je nach
Gerät unterschiedlich sein können.
Schalten Sie alle Komponenten vor dem Herstellen
von Anschlüssen aus.
TV
DECODER
AUX
Videorecorder usw.
4
Grün
VIDEO INPUT
Y
Blau
P
B
Rot
P
R
ODER
VIDEO INPUT
OPTICAL
DIGITAL IN
Weiß
AUDIO OUT
LEFT
RIGHT
Rot
Vor dem Anschließen des optischen
Digitalkabels
Nehmen Sie die Schutzkappe von der Buchse
DVD OPTICAL DIGITAL OUT ab.
Komponenten-Videokabel (nicht mitgeliefert)
SCART-Kabel (nicht mitgeliefert)
• Dieser Anschluss gibt nur die Videosignale
aus (FBAS, Y/C oder RGB).
AV COMP LINK-Anschluss
• Für zukünftige Verwendung.
Optisches Digitalkabel (nicht mitgeliefert)
Audiokabel (nicht mitgeliefert)
