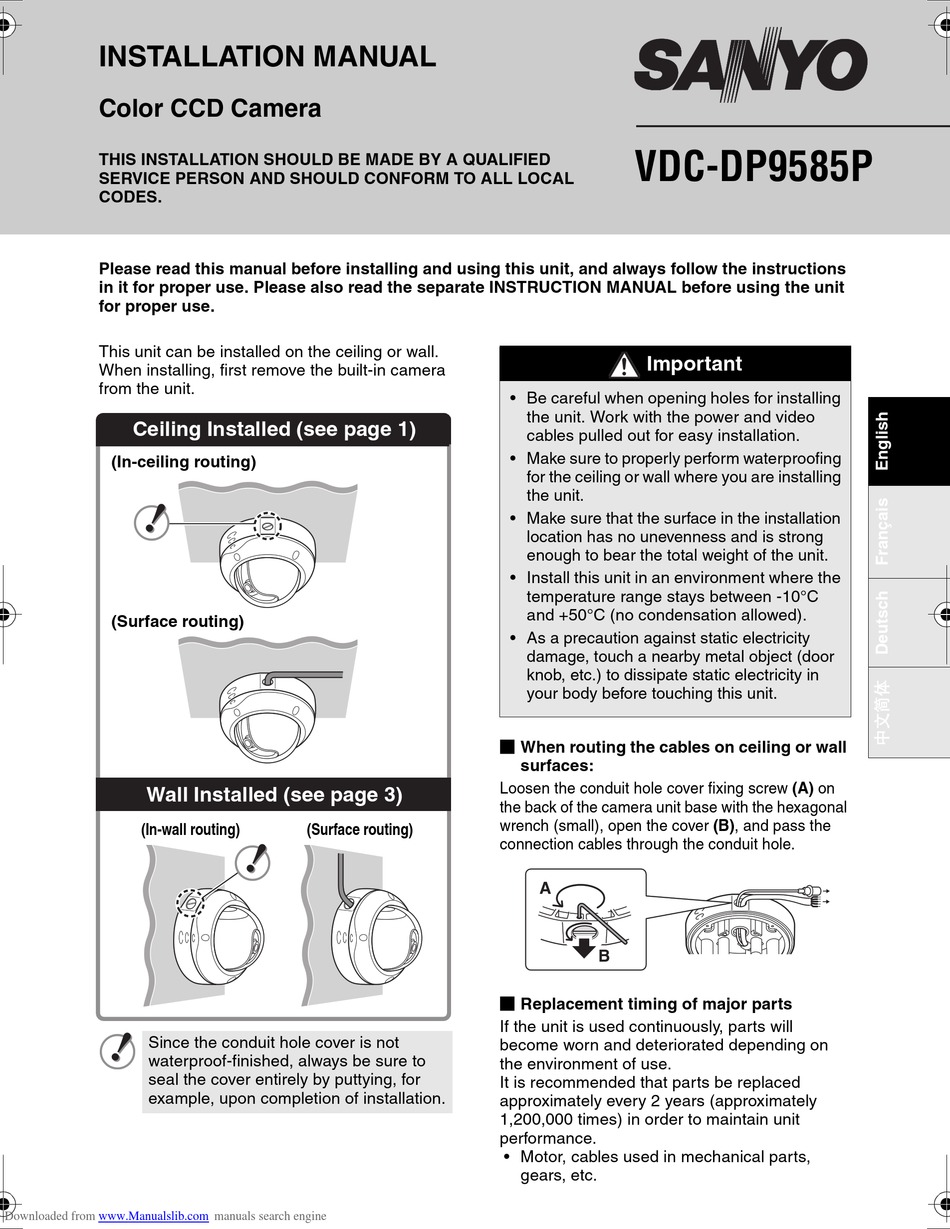

INSTALLATION MANUAL
Color CCD Camera
THIS INSTALLATION SHOULD BE MADE BY A QUALIFIED
SERVICE PERSON AND SHOULD CONFORM TO ALL LOCAL
CODES.
Please read this manual before installing and using this unit, and always follow the instructions
in it for proper use. Please also read the separate INSTRUCTION MANUAL before using the unit
for proper use.
This unit can be installed on the ceiling or wall.
When installing, first remove the built-in camera
from the unit.
Ceiling Installed (see page 1)
(In-ceiling routing)
(Surface routing)
Wall Installed (see page 3)
(In-wall routing)
Since the conduit hole cover is not
waterproof-finished, always be sure to
seal the cover entirely by puttying, for
example, upon completion of installation.
Downloaded from
www.Manualslib.com
(Surface routing)
manuals search engine
VDC-DP9585P
Important
• Be careful when opening holes for installing
the unit. Work with the power and video
cables pulled out for easy installation.
• Make sure to properly perform waterproofing
for the ceiling or wall where you are installing
the unit.
• Make sure that the surface in the installation
location has no unevenness and is strong
enough to bear the total weight of the unit.
• Install this unit in an environment where the
temperature range stays between -10°C
and +50°C (no condensation allowed).
• As a precaution against static electricity
damage, touch a nearby metal object (door
knob, etc.) to dissipate static electricity in
your body before touching this unit.
b When routing the cables on ceiling or wall
surfaces:
Loosen the conduit hole cover fixing screw (A) on
the back of the camera unit base with the hexagonal
wrench (small), open the cover (B), and pass the
connection cables through the conduit hole.
A
B
b Replacement timing of major parts
If the unit is used continuously, parts will
become worn and deteriorated depending on
the environment of use.
It is recommended that parts be replaced
approximately every 2 years (approximately
1,200,000 times) in order to maintain unit
performance.
• Motor, cables used in mechanical parts,
gears, etc.
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Sanyo VDC-DP9585P

  • Seite 17: Ccd-Farbkamera

    INSTALLATIONSANLEITUNG CCD-Farbkamera VDC-DP9585P DIESE INSTALLATION IST QUALIFIZIERTEM SERVICE- PERSONAL VORBEHALTEN UND MUSS MIT ALLEN LOKALEN GESETZESVORSCHRIFTEN KONFORM SEIN. Lesen Sie diese Anleitung vor der Installation und Verwendung der Einheit bitte sorgfältig durch und befolgen Sie die Anweisungen für den richtigen Gebrauch. Bitte lesen Sie auch die separate BEDIENUNGSANLEITUNG, bevor Sie die Kamera einsetzen, um den richtigen Gebrauch zu gewährleisten.
  • Seite 18 Deckeninstallation 1. Kameraeinheit entnehmen 2. Montage der Kameragrundplatte Die vier Befestigungsschrauben (A) mit Dämpfungslage (F) an der Rückseite der dem (großen) Sechskantschlüssel lösen Kameragrundplatte (G) befestigen, eine und die Kuppelabdeckung öffnen. Kabelöffnung in die Dämpfungslage bohren und das Kabel durch diese Die an die Schaltplatine Öffnung führen.
  • Seite 19 3. Montage der Kameraeinheit 4. Überprüfung und ggf. Anpassung der von der Kamera erzeugten Die Kabel von der Decke anschließen. Bildschirmanzeige Überstehende Anschlusskabel wieder zurück in die Decke drücken. Grundeinstellungen der Kamera mit der Für Einzelheiten über die Anschlüsse, siehe Seite 5. Fernsteuerung vornehmen Arretierungen (E) an der Gehäusebasis (Siehe Rückseite dieser Bedienanleitung).
  • Seite 20 Wandinstallation 1. Kameraeinheit entnehmen 3. Montage der Kameragrundplatte • Verwenden Sie die Schablone, um Ober- und Vergleiche Abschnitt „Deckeninstallation“ Unterseite der Kameragrundplatte zu ermitteln. (siehe Seite 1). Dämpfungslage (D) an der Rückseite der Kameragrundplatte (E) befestigen, eine 2. Die Position der Kamera verändern Kabelöffnung in die Dämpfungslage bohren und das Kabel durch diese •...
  • Seite 21 Arretierungen (G) an der Gehäusebasis 5. Überprüfung und ggf. Anpassung der lösen. von der Kamera erzeugten Bildschirmanzeige Grundeinstellungen der Kamera mit der Fernsteuerung vornehmen (Siehe Rückseite dieser Bedienanleitung). Einstellbildschirm oder Aufnahmewinkel Kameraeinheit unter Verwendung der auf einem tragbaren Monitor überprüfen beiden Basisschrauben (H) der Kameragrundplatte montieren.
  • Seite 22 Anschlüsse Das Netzkabel nicht anschließen, bevor nicht Anschluss für ein Kommunikationsgerät alle anderen Anschlüsse ausgeführt wurden. zur Fernbedienung DC12 AC24 – BLACK WHITE DAY/NIGHT YELLOW PURPLE ALARM IN1 ALARM IN2 ORANGE BLUE ALARM OUT Hinweis: COMMON GRAY BNC Typ RG-6U, höchstens 300 m Vermeiden von elektromagnetischen Störungen Monitoranschluss...
  • Seite 23: Alarmeingangsignal

    YELLOW RS-485 (A) Controller PURPLE RS-485 (B) Hinweis: GRAY UTP (+) Empfänger WHITE UTP (–) Alle Anschlusskabel müssen mindestens 24 AWG entsprechen und die Länge darf nicht mehr als 600 m betragen. Alarmeingangsignal Einstellung auf Farbe oder Schwarzweiß Weitere Einzelheiten finden Sie in der Das Videobild kann mit einem externen Schalter auf BEDIENUNGSANLEITUNG, im Abschnitt „Vorgabe Farb- oder Schwarzweißanzeige eingestellt werden.
  • Seite 24: Einstellen Der Kamera

    Einstellen der Kamera bFerngesteuertes Einstellen der Kamera Für die Einstellungen und Justierung der Kamera wird der Einsatz des gesondert erhältlichen Kamerasteuergeräts (VAC-70) empfohlen. Das Kamerasteuergerät gestattet es, den Aufnahmewinkel (Schwenken/Kippen) anzupassen und komplexere Einstellungen im Hauptmenü der Kamera vorzunehmen. Für Einzelheiten wird auf die Bedienungsanleitung des Kamerasteuergeräts verwiesen.
