JVC RX-THSW8 Bedienungsanleitung Seite 64

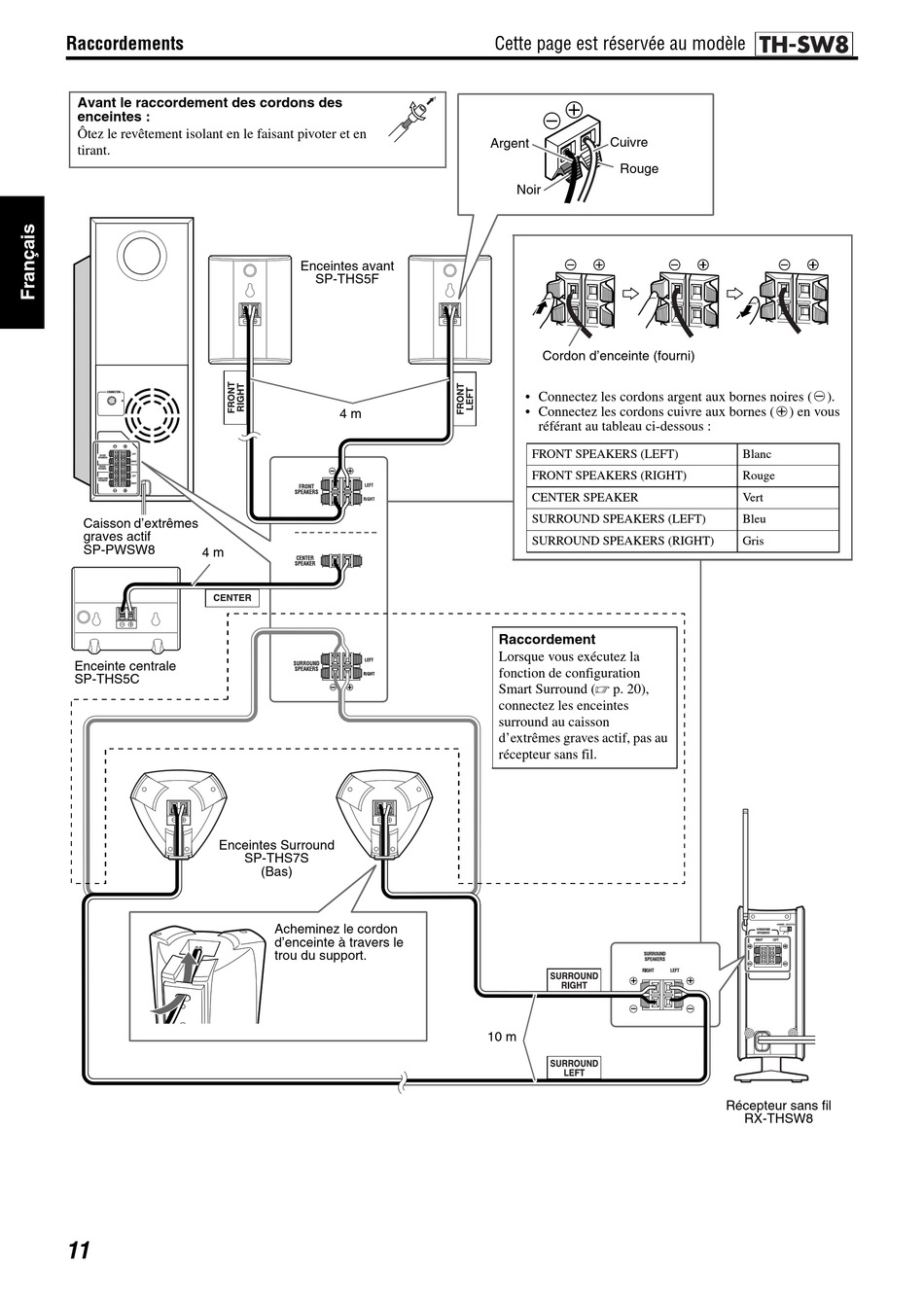

Raccordements
Avant le raccordement des cordons des
enceintes :
Ôtez le revêtement isolant en le faisant pivoter et en
tirant.
Caisson d'extrêmes
graves actif
SP-PWSW8
4 m
Enceinte centrale
SP-THS5C
Enceintes Surround
11
Enceintes avant
SP-THS5F
4 m
SP-THS7S
(Bas)
Acheminez le cordon
d'enceinte à travers le
trou du support.
Cette page est réservée au modèle
Cuivre
Argent
Rouge
Noir
Cordon d'enceinte (fourni)
• Connectez les cordons argent aux bornes noires (r).
• Connectez les cordons cuivre aux bornes (q) en vous
référant au tableau ci-dessous :
FRONT SPEAKERS (LEFT)
FRONT SPEAKERS (RIGHT)
CENTER SPEAKER
SURROUND SPEAKERS (LEFT)
SURROUND SPEAKERS (RIGHT)
Raccordement
Lorsque vous exécutez la
fonction de configuration
Smart Surround (A p. 20),
connectez les enceintes
surround au caisson
d'extrêmes graves actif, pas au
récepteur sans fil.
10 m
Blanc
Rouge
Vert
Bleu
Gris
Récepteur sans fil
RX-THSW8
