Warnung
Die Installation muss mit einem Haupt-
schalter zum Abschalten der Netzver-
sorgung ausgestattet sein. Der Haupt-
schalter muss in der Nähe der CU 3X2
angeordnet und für den Bediener leicht
zugänglich sein. Er ist als Hauptschal-
ter für die CU 3X2 zu kennzeichnen.
Der Hauptschalter muss entsprechend
der Normen IEC 60947-1 und
IEC 60947-3 ausgeführt sein.
Warnung
Kurzschlussabsicherung
Die Elektroinstallation muss mit exter-
nen Sicherungen ausgerüstet sein.
EU/IEC:
Die verwendeten Sicherungen müssen
der IEC 60127 entsprechen.
Bemessungsdaten der Sicherung:
Maximal 10 A, mindestens 250 VAC in
beiden Leitern und im Neutralleiter für
den Anschluss der Steuerung an die
Spannungsversorgung.
USA und Kanada
(Absicherung des Abzweigkreises):
Es ist eine UL/CSA-gelistete verzöge-
rungsfreie Abzweigsicherung
(z.B. Klasse RK5) mit folgenden
Bemessungsdaten zu verwenden:
Maximal 10 A, mindestens 250 VAC in
beiden Leitern und im Neutralleiter für
den Anschluss der Steuerung an die
Spannungsversorgung.

5.1 Installationsort

Die CU 3X2 ist für den Einbau in eine Schaltschrank-
tür oder in ein eigenes Gehäuse bestimmt.
Bei einer Installation im Freien muss die CU 3X2 in
einem Schaltschrank mit der Schutzart IPX4 oder
höher eingebaut werden.

5.2 Schutzart

Die CU 3X2 besitzt die Schutzart IP54, wenn sie
vorn in einen Schaltschrank mit der Schutzart IPX4
eingebaut wird. Der Schaltschrank muss aus einem
flammenhemmenden Werkstoff gefertigt sein.
USA und Kanada
Die CU 3X2 besitzt die Schutzart 3R, wenn sie vorn
in einen Schaltschrank der Schutzart 1, 2, 3, 3R, 5,
12, 12K oder 13 eingebaut wird.

5.3 Klemmen

Alle Klemmen sind zur Aufnahme von Leitern mit
einem Querschnitt von 0,5 bis 2,5 mm
AWG 20-13 geeignet.

5.4 Kabel

Die Kabel müssen für Temperaturen bis mindestens
70 °C ausgelegt sein.

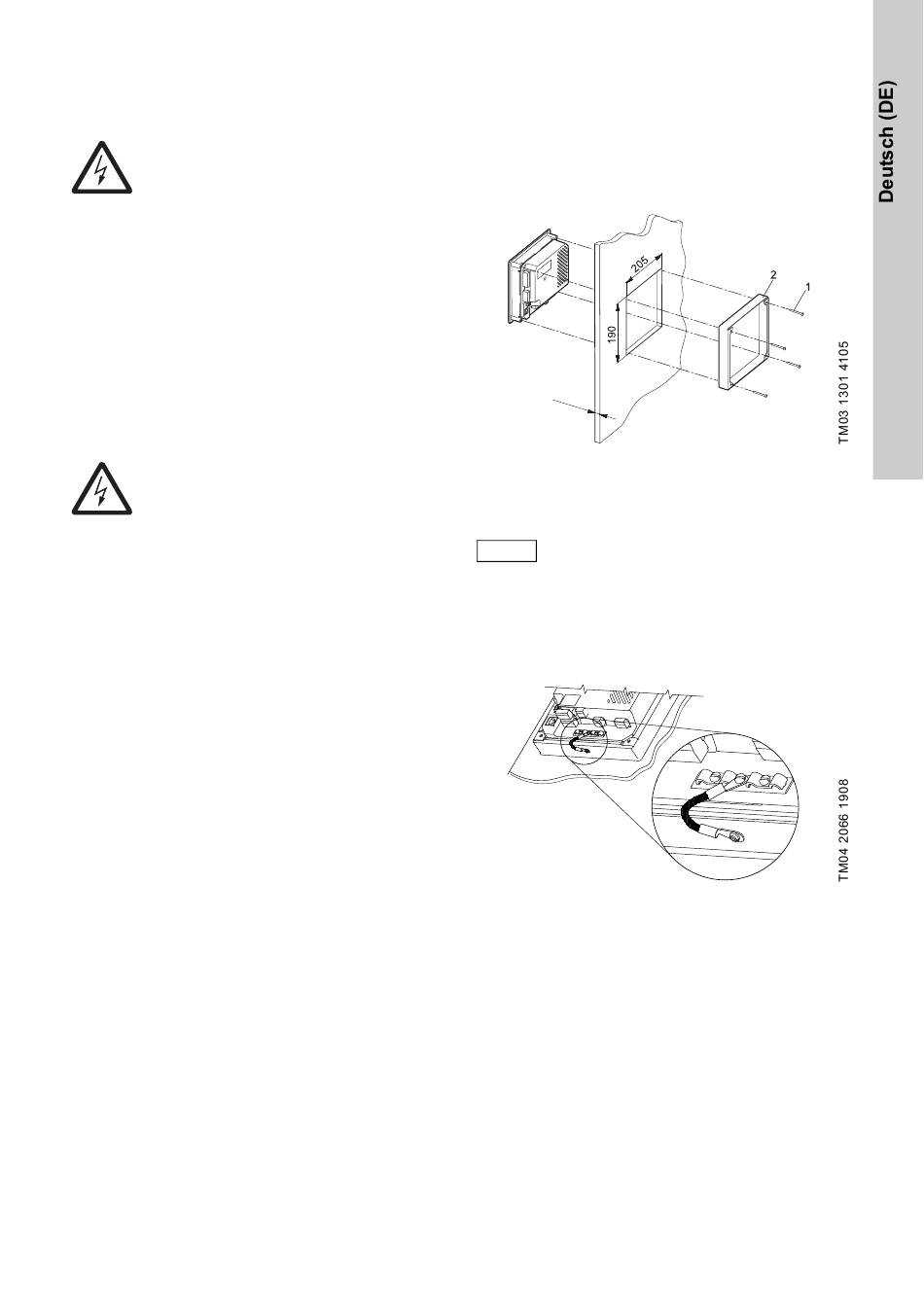

6. Montage

Die CU 3X2 mit Hilfe der vier mit der Steuereinheit
mitgelieferten Schrauben M5 x 10 (Pos. 1)
befestigen.
Maximales Anzugsmoment: 1,4 Nm.
Abmessungen der CU 3X2, siehe Abschnitt
15. Abmessungen.
min. 1,5 mm
max. 3 mm
Abb. 6
Hinweis
Die Erdungsklemme an der CU 3X2 an den
Montagerahmen (Pos. 2, Abb. 6) anschließen.
Die Erdungsklemme befindet sich zwischen den
Kabelschellen. Siehe Abb. 7.
Abb. 7
2
oder
Einbau in eine Schaltschranktür
(Standard)
Um die Schutzart IP54 zu erreichen,
muss die CU 3X2 in eine Steuertafel
oder einen Schaltschrank eingebaut
werden.
Schutzleiter
9
