Warnung
Bei einer nicht bestimmungsgemäßen
Verwendung der CU 3X2 oder einer Ver-
wendung, die nicht den Vorgaben des
Herstellers entspricht, kann der durch
die CU 3X2 bereitgestellte Schutz
beeinträchtigt werden. In diesem Fall
entfällt jeglicher Gewährleistungs- und
Haftungsanspruch.
CU 362
1

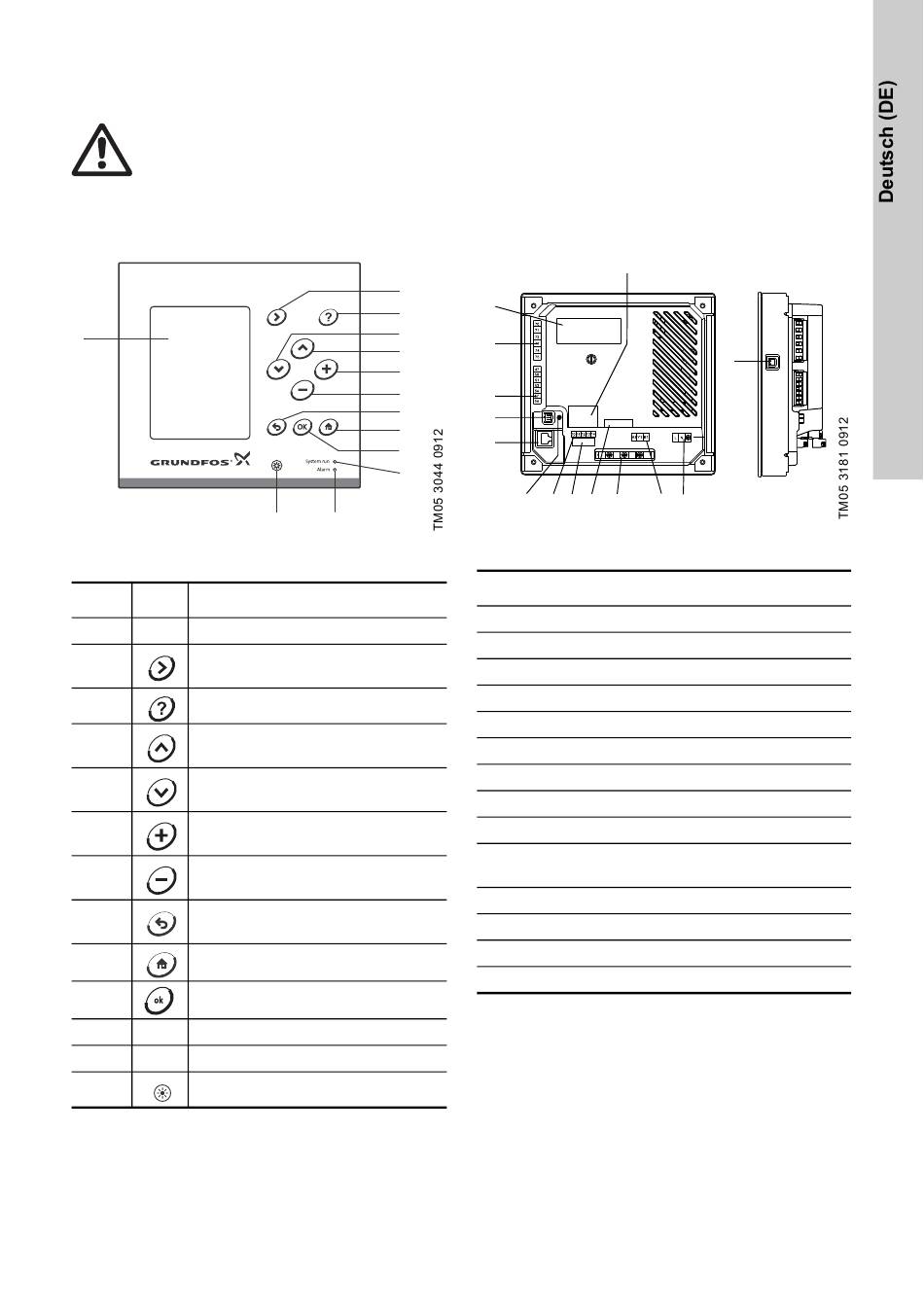

Abb. 1 Beispiel für eine CU 3X2
Pos.

Beschreibung

1 LCD-Bildschirm
Wechselt zur nächsten Spalte in
2
der Menüstruktur.
3 Wechselt zum Hilfetext. *
Wechselt zum vorherigen
4
Listenpunkt.
Wechselt zum nächsten
5
Listenpunkt.
Erhöht den Wert eines
6
ausgewählten Parameters.
Reduziert den Wert eines
7
ausgewählten Parameters.
Kehrt zur vorherigen
8
Bildschirmseite zurück.
9 Kehrt zurück zum Menü "Status".
10 Speichert einen Wert.
11 Grüne Meldeleuchte (Betrieb)
12 Rote Meldeleuchte (Alarm)
13 Ändert die Bildschirmhelligkeit.
* Einige Hilfetexte beziehen sich auf die gesamte
Bildschirmseite und andere nur auf einzelne Zeilen
der Bildschirmseite.
2
3
5
4
6
7
8
9
10
11
13 12

3.1 Meldeleuchten

Die CU 3X2 verfügt über eine grüne und eine rote
Meldeleuchte.
Die grüne Meldeleuchte leuchtet, sobald die
Spannungsversorgung eingeschaltet wurde.
Die rote Meldeleuchte leuchtet, wenn sich die
Pumpe in einem Alarmzustand befindet.

3.2 Klemmen

13
1
2
3
4
5
0V 12V
6 7 8 9 10
Abb. 2 Rückseite der CU 3X2
Pos. Beschreibung
1 Typenschild
2 Klemmen für die Ausgangsrelais
3 Klemmen für die Analogeingänge
4 Serviceanschluss
5 Ethernet (RJ45)
6 Spannungsanzeige
7 Klemmen für die Digitaleingänge
8 Klemmen für die Notstrombatterie
9 Klemmen für das CIM-Modul (Option)
Kabelschellen für den
10
GENIbus-Anschluss
11 Interner GENIbus-Anschluss
12 Klemmen für die Spannungsversorgung
13 Aufkleber für die Notstrombatterie
14 USB-Anschluss
Weitere Informationen hierzu finden Sie im Abschnitt
10.12 Klemmengruppen.
3.3 Explosionsgefährdete Umgebung
Die CU 3X2 darf nicht in explosionsgefährdeter
Umgebung installiert werden. Sie kann aber in Ver-
bindung mit Grundfos Pumpen eingesetzt werden,
die für die Installation in explosionsgefährdeter
Umgebung zugelassen sind.
14
11 12
7
