Rücklauftemperatur-Minimalbegrenzung
Rücklaufsollwert Minimum

Leistungsdaten

2x1 Kaskade

Nur RVS63..
82/172
MHG Heiztechnik
Kesseltemperatur-Maximalbegrenzung ist im Normalbetrieb oberer Grenzwert für den
geregelten Kesselsollwert und Sollwert für den elektronischen Temperaturwächter
(TR).
Der Einstellbereich von Sollwert Minimum und Maximum wird durch den Sollwert
Handbetrieb begrenzt.

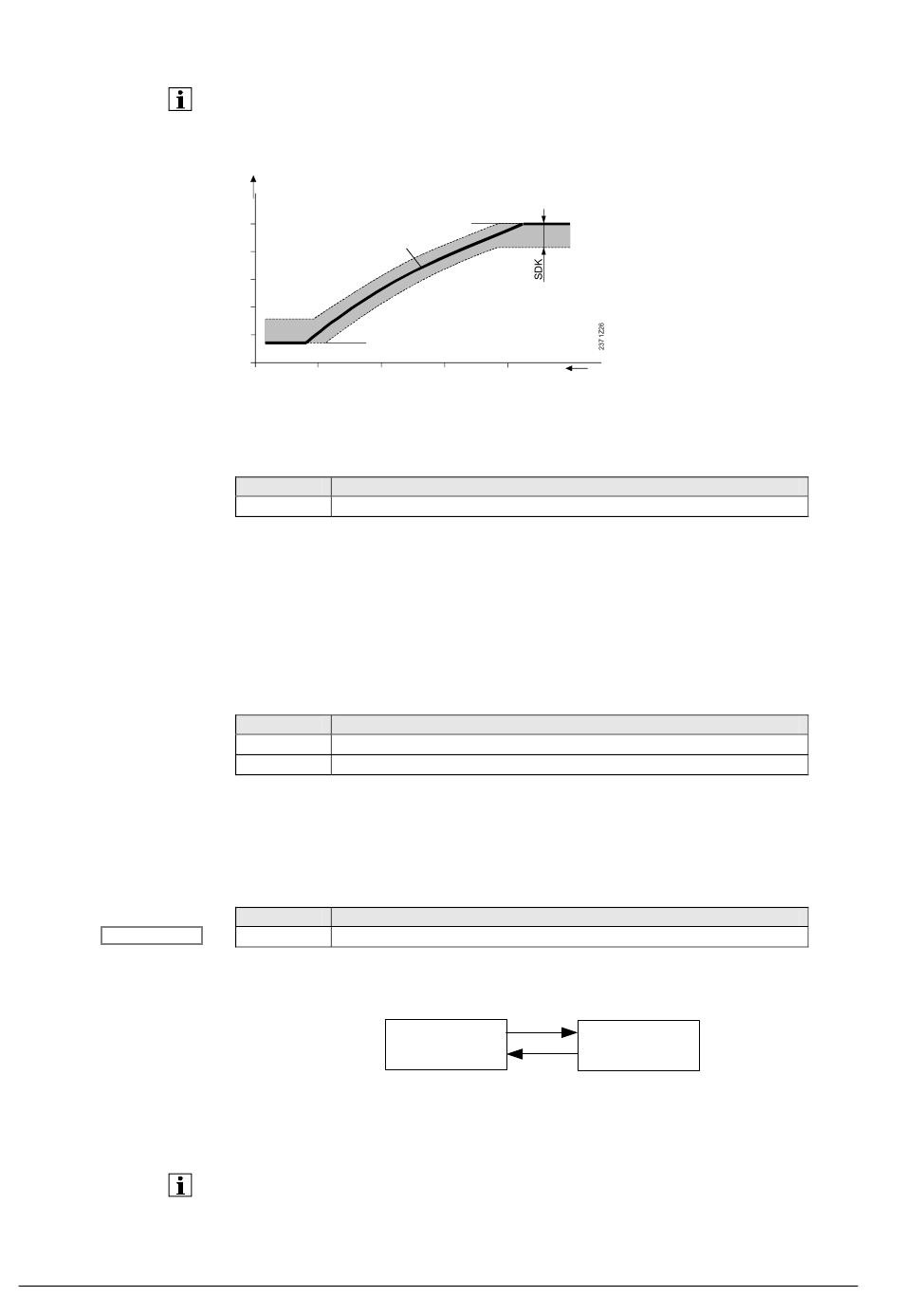

Beispiel bei einer Kesselbetriebsart Automatik:
TK
°C
80
TK
70
60
50
40
TK
min
30 0
20 10 0
Zeilennr.
2270 Rücklaufsollwert Minimum
Unterschreitet die Kesselrücklauftemperatur den eingestellten Rücklaufsollwert wird die
Rücklaufhochhaltung aktiv.
Die Rücklaufhochhaltung ermöglicht Einflüsse auf Verbraucher, Steuerung einer By-
passpumpe oder Verwendung eines Rücklaufreglers.
Zeilennr.
2330 Leistung Nenn
2331 Leistung Grundstufe
Diese Einstellungen werden bei der Kaskadierung von Kesseln mit unterschiedlichen
Leistungen benötigt.
Zeilennr.
2340 Auto Erz'folge 2x1 Kaskade
Mit der automatischen Erzeugerumschaltung kann der Führungskessel periodisch ge-
wechselt werden. Nach jedem Ablauf der eingestellten Dauer wechselt die Kesselfolge.
Erzeuger 2
Führungskessel
Beim Einschalten der automatischen Umschaltung wird standardmäßig der Erzeuger 1
(T2) als Führungskessel gestartet.
Die verbliebene Restdauer bis zur nächsten Umschaltung und der aktuelle Führungs-
kessel werden nicht angezeigt.
Montage–Betrieb–Wartung
Kessel
TK
max
w
-10 -20 °C
TA
Bedienzeile
Bedienzeile
Bedienzeile
(QX4)
Legende
TK Kesseltemperatur
TKw Kesseltemperatur-Sollwert
TKmax Kesseltemperatur-
Maximalbegrenzung
TKmin Kesseltemperatur-
Minimalbegrenzung
SDK Schaltdifferenz
TAgem Gemischte Außentemperatur
gem
Erzeuger 1
(T2)
Folgekessel
CE1U2354de
