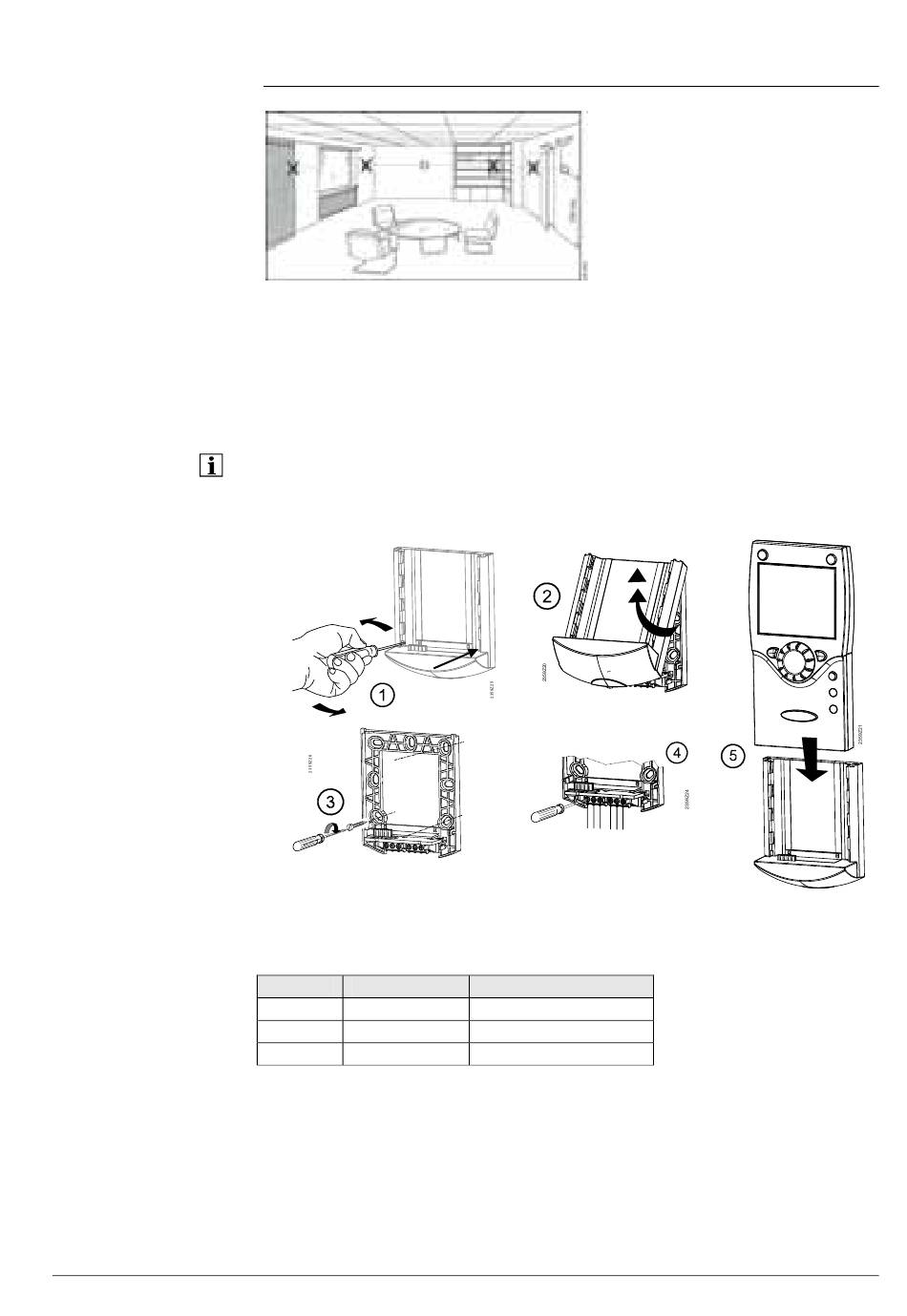

3.5 Raumgerät QAA 75...
Das Raumgerät sollte unter Berücksichtigung nachfolgender Punkte im Hauptaufent-
haltsraum stationiert werden.
• Der Platzierungsort ist so zu wählen, dass der Fühler die Lufttemperatur im Raum
möglichst unverfälscht messen kann und nicht durch direkte Sonneneinstrahlung
oder andere Wärme- bzw. Kältequellen beeinflusst wird ( ca. 1,5 m über dem Boden)
• Bei der Wandmontage muss über dem Gerät genügend Platz für das Herausschie-
ben und wieder Aufsetzen vorhanden sein.
Wird das Gerät aus dem Sockel entfernt, ist keine Speisung mehr vorhanden und das
Gerät ist somit außer Betrieb.
Klemme Bezeichnung
1 CL+
2 CL-
3 G+
Montage–Betrieb–Wartung
Raumgerät QAA 75...
QAA 75.611
BSB-Data
BSB Masse
Speisung DC 12 V
