2x1 Kaskade
Solar
MHG Heiztechnik

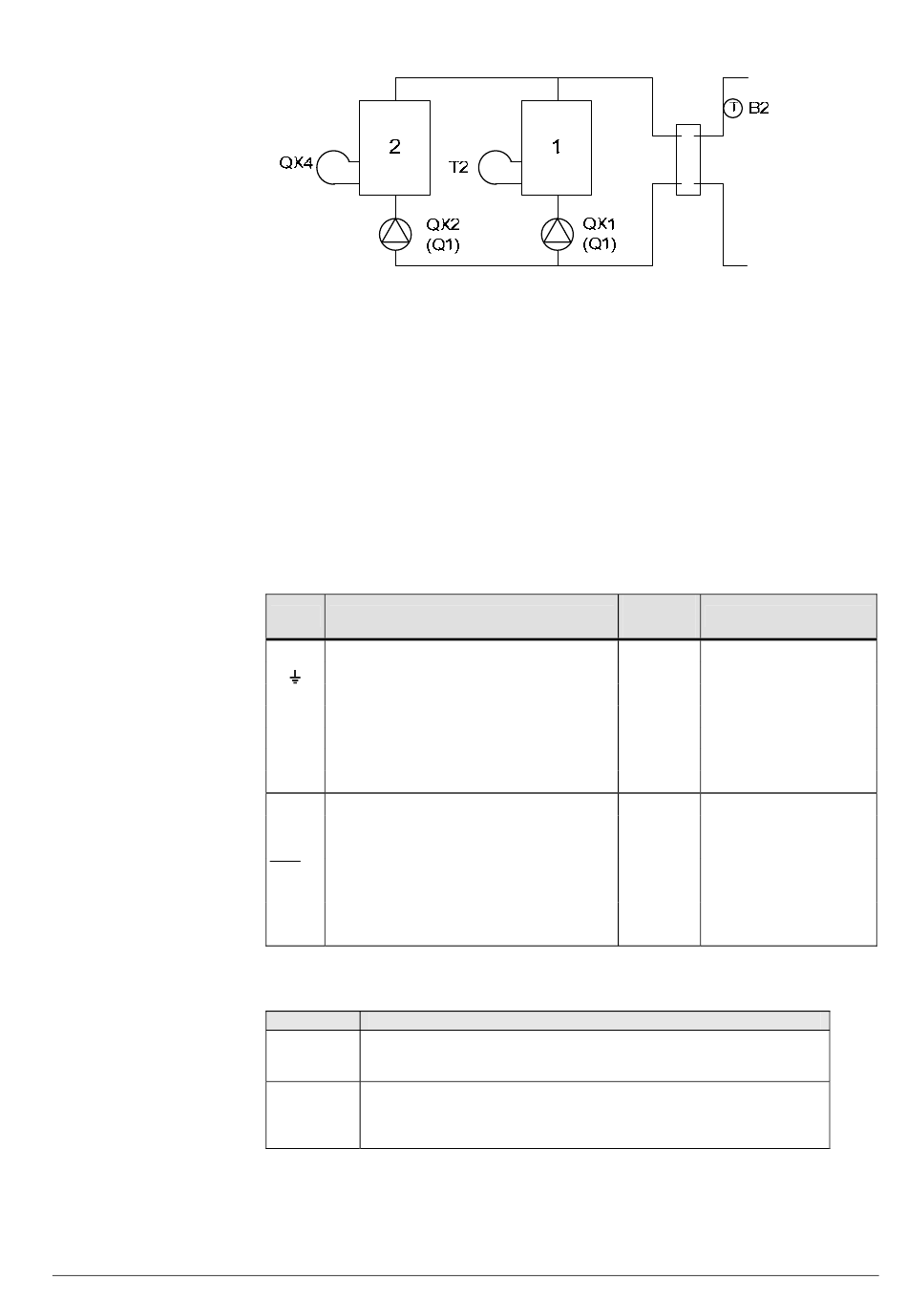

Die 2x1 Kaskade ist eine spezielle Konfiguration des Grundgerätes, bei welcher der 2-
stufige Kessel als zwei einstufige Kessel in Kaskade betrieben wird.
Aufgrund der Temperaturdifferenz zwischen Kesselsollwert und Kesselfühler B2 (ge-
meinsamer, obligatorischer Kaskadenvorlauffühler,) wird die Zu- und Wegschaltung
des Folgekessels (Freigabe- und Rückstellintegral) gemäss der Regelung eines 2-
stufigen Brenners gerechnet. Es gelten die gleichen Parameter.
Wird eine Kesselpumpe benötigt müssen QX1, QX2 (BZ 5890, 5891) dementspre-
chend eingestellt werden.
Eine gemeinsame Kesselpumpe kann an jedem anderen multifunktionalen Relaisaus-
gang QX, welcher als Kesselpumpe Q1 parametriert ist, betrieben werde. Auf diese
Ausgänge wird immer die Kesselpumpe des Führungskessels abgebildet.
Mit der Konfiguration der 2x1 Kaskade (Parameter Erzeugertyp) werden folgende Aus-
gänge und Funktionen fix belegt bzw. zugeordnet:
Verwendung
L1
Phase Brenner
Schutzleiter
N
Nullleiter
T1
Phase Brenner 1
T2
Brenner 1 EIN
S3
Eingang Brenner-Störung
4
Eingang Brenner 1 Betriebsst.
EX2
Eingang Brenner 2 Betriebsst
FX4
Phase Brenner 2
(T6)
QX4
Brenner 2 AUS
(T7)
QX4
Brenner 2 EIN
(T8)
Zeilennr.
Solarstellglied
5840
Ladepumpe
Umlenkventil
Externer Solartauscher
Gemeinsam
5841
Trinkwasserspeicher
Pufferspeicher
Montage–Betrieb–Wartung
Konfiguration
Steck-
platz
P
Z
Bedienzeile
Stecker Typ
AGP8S.07A/109
AGP8S.04C/109
105/172
CE1U2354de
21. Oktober 2010
