Inbetriebnahme
Zündelektrodeneinstellung
7.4
Einstellung der Regelung
Funktionsbeschreibung Bedienfeld

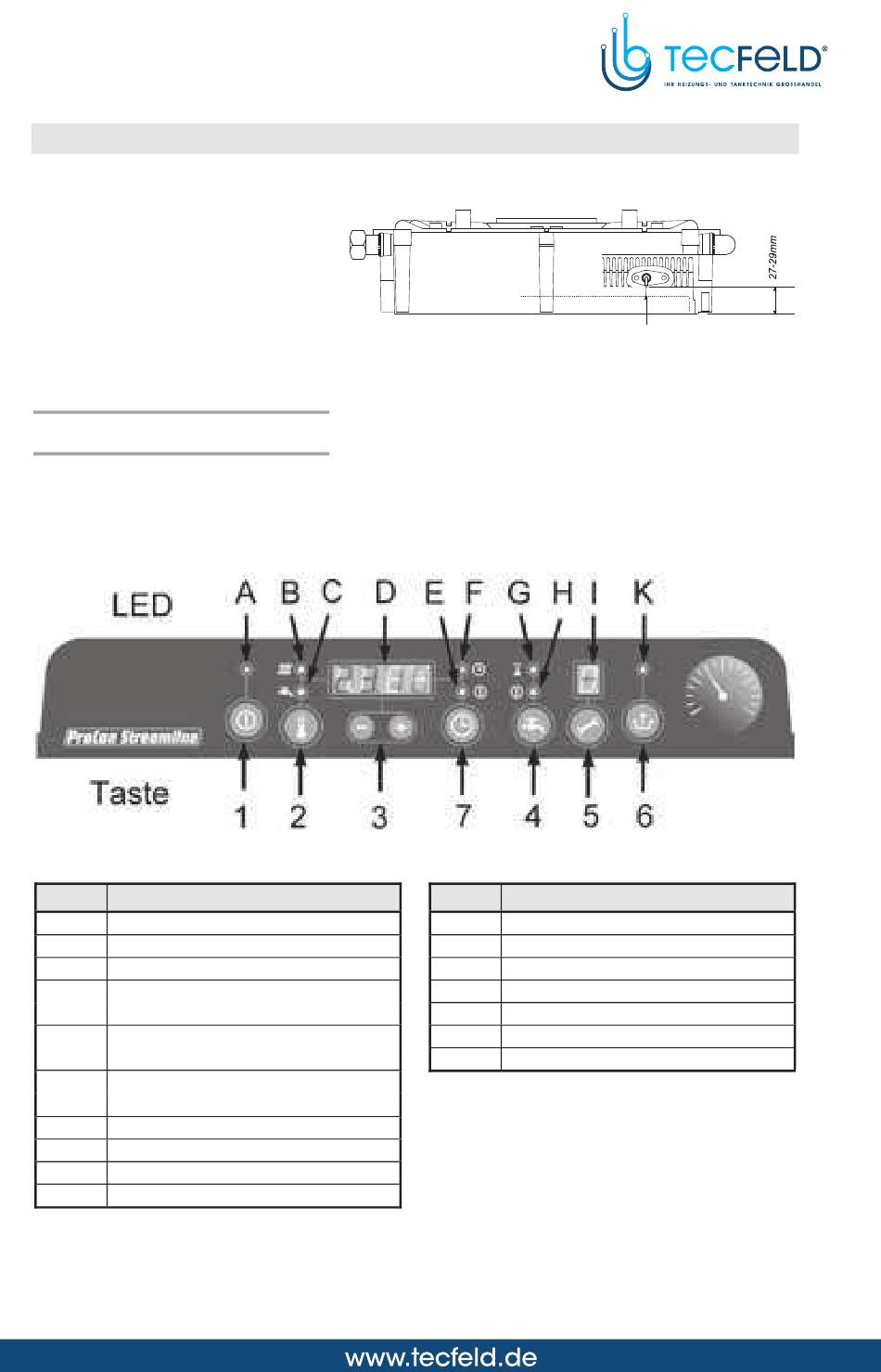

Abb. 37:
Bedienfeld
Legende zu Abb. 37:
Kürzel
A
Ein (grün)
B
Temperatur Heizung
C
Temperatur Warmwasser
Temperatur-Display (Uhrzeit und div. Funk-
D
tion)
Absenkzeit (Programmiermodus) sowie
E
Aufheizzeit (Gerät in Betrieb)
Aufheizzeit (Programmiermodus) sowie
F
Absenkzeit (Gerät in Betrieb)
G
Brauchwasser aktiv
H
Brauchwasser aktiv
I
Service-Display / Statusanzeige
K
Störung
86/140
Abb. 36:
Die Einstellungen für den individuellen Betrieb und die Installation
werden am Bedienfeld des ProCon Streamline vorgenommen. Dafür
stehen Funktionstasten und eine Heizungsfachmann Parameter-
ebene zur Verfügung.
Bedeutung
Zündelektrodeneinstellung
Kürzel
1
Ein / Aus
2
Auswahl Temperaturen / Funktionen
3
Werte ändern
4
Auswahl Brauchwasserfunktion
5
Service
6
Reset
7
Uhr
ProCon Streamline
Abstand Brenneroberfläche ca. 4,5 mm
Bedeutung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für MHG ProCon Streamline
Inhaltszusammenfassung für MHG ProCon Streamline
- Seite 1 Abb. 36: Zündelektrodeneinstellung Einstellung der Regelung Funktionsbeschreibung Bedienfeld Die Einstellungen für den individuellen Betrieb und die Installation werden am Bedienfeld des ProCon Streamline vorgenommen. Dafür stehen Funktionstasten und eine Heizungsfachmann Parameter- ebene zur Verfügung. Abb. 37: Bedienfeld Legende zu Abb. 37: Kürzel...
- Seite 2 Inbetriebnahme ProCon Streamline Tasten Bedienfeld Taste Hauptschalter zum Ein- und Ausschalten des Gerätes. Wenn das Gerät in Betrieb ist, leuchtet die LED über der Ein/Aus Taste. Wenn das Gerät ausgeschaltet ist, leuchtet ein Strich auf dem Service-Display (-). Taste Einstellung der max. Heiztemperatur und der Brauchwassertempe- ratur.
- Seite 3 Durch die Aktivierung des Testprogramms wird das Gerät mit einer festen Drehzahl des Gebläses in Betrieb genommen, ohne dass da- bei die Regelfunktionen eingreifen. Alle Sicherheitsfunktionen sind weiterhin aktiv. Folgende Arbeitspunkte des ProCon Streamline können angefahren werden. Tastenkombinati- Betriebsart Statusanzeige...
- Seite 4 Inbetriebnahme ProCon Streamline Signale LED’s Bedienfeld Gerät eingeschaltet max. Heiztemperatur in Anzeige D max. Brauchwassertemperatur in Anzeige D 4-stellige Anzeige zur Darstellung von Uhrzeiten, Tempera- tur- und Parameterwerte. Absenkzeit (Programmiermodus) sowie Aufheizzeit (Gerät in Betrieb) in Anzeige D Aufheizzeit (Programmiermodus) sowie Absenkzeit (Gerät in Betrieb) in Anzeige D G + H: s.
-
Seite 5: Gerät Einschalten
Inbetriebnahme ProCon Streamline Parametrierung Einstellungen Endbenutzer (Bediendisplay) Folgende Einstellungen können direkt über das Bedienfeld vorge- nommen werden. Gerät einschalten Statusan- Anzeige zeige Taste Bemerkung Sollwert Hei- Statuswert zung, Soll- (leer, 0, 1, 1 x drücken leuchtet wert Warm- 2, 3, 4, 5, grün... -
Seite 6: Nachtabsenkung Einstellen
Inbetriebnahme ProCon Streamline Max. Brauchwassertemperatur ein- stellen Statusan- Anzeige zeige Taste Bemerkung 2 Sek. drücken, C blinkt erneut z.B. „55“ blinkt 1 x drücken Wert ändern oder (50 - 60°C) speichern und zurück zur Stan- „P“ dardanzeige Nachtabsenkung einstellen Statusan-... -
Seite 7: Uhrzeit Und Tag Einstellen
Inbetriebnahme ProCon Streamline Uhrzeit und Tag einstellen Statusan- Anzeige zeige Taste Bemerkung Stundenan- 2 Sek. drücken zeige blinkt Stunde einstellen oder Minutenan- erneut drücken zeige blinkt oder Minute einstellen z.B. „0“ Aktueller erneut drücken = Werksein- Tag blinkt stellung) Wochentag... - Seite 8 Inbetriebnahme ProCon Streamline HINWEIS! Die ProCon Streamline mit Uhr haben keine Gangre- serve. Bei einem Stromausfall wird bei Schaltfeldern bis Baujahr 2009 die Uhrzeit und der Tag auf den Auslieferungszustand zurückgesetzt. Bei Schaltfel- dern nach Baujahr 2009 wird die aktuelle Uhrzeit ge- speichert, aber die Uhr läuft intern nicht weiter.
-
Seite 9: Absenkzeiten Einstellen
Inbetriebnahme ProCon Streamline Absenkzeiten einstellen Statusan- Anzeige zeige Taste Bemerkung Stunden E leuchtet gleichzeitig blinken 1 leuchtet 2 Sek. drücken (Absenkzeit Stunden oder einstellen E leuchtet Minuten blin- erneut drücken 1 leuchtet Minuten oder einstellen Stunden F leuchtet speichern 2 leuchtet... - Seite 10 Inbetriebnahme ProCon Streamline Absenktemperatur einstellen (Parameter r) Die Absenktemperatur gibt an, um wie viel Grad die Kesselvorlauf- temperatur abgesenkt werden soll, wenn die eingestellte Absenkzeit erreicht ist (1-30°C). Der Parameter wird in der Heizungsfachmannebene eingestellt (s. Seite 96-97) Funktion A leuchtet Gerät in Betrieb...
-
Seite 11: Einstellungen Heizungsfachmann
Inbetriebnahme ProCon Streamline Kaminfegerfunktion Sie dient für Messzwecke am Kessel; es wird dabei maximale Heiz- leistung bis zum Ansprechen des Temperaturwächters eingestellt. HINWEIS! Für ausreichende Wärmeabnahme ist zu sorgen, in- dem die Heizkörperventile geöffnet werden. Auslösen: - gleichzeitiges Betätigen der Tasten... - Seite 12 Inbetriebnahme ProCon Streamline Parametrierung Para- Werkseitige Einstellung Beschreibung meter Einstellung Zugriff auf Heizungsfachmannebene. Servicecode [15] Der Servicecode muss eingegeben werden (15). 0 = S-Gerät 16 H 1 = H-Gerät mit Speicher 25 H Geräteart 2 = S-Gerät mit ausgeschalteter Heizfunktion für...
-
Seite 13: Einstellung Maximale Heizleistung
Inbetriebnahme ProCon Streamline Einstellung maximale Heizleistung Die maximale Heizleistung wird werkseitig, wie im Parameter 3, vor- eingestellt. Wenn für die Heizung mehr oder weniger Leistung erfor- derlich ist, kann die Höchstleistung der Heizung geändert werden (s. Einstellung Parameter 3). Die folgende Tabelle gibt den Zusammenhang zwischen der Lüfter- drehzahl und der Geräteleistung wieder. -
Seite 14: Einstellung Der Heizkennlinie
Inbetriebnahme ProCon Streamline Einstellung der Heizkennlinie Beim Anschluss des Außenfühlers wird die Vorlauftemperatur je nach Außentemperatur automatisch entsprechend der eingestellten Heizkurve geregelt. Die Heizkennlinie ist die Verbindung zwischen den Punkten Tmax und Tmin. Die Position eines Punktes wird durch zwei Temperatu- ren Vorlauftemperatur (Y-Wert) und Außentemperatur (X-Wert) defi-...
