MHG heatcon! Montagehinweis

HINWEIS!
de
Stellen Sie sicher, dass der Brenner RM..EUG korrekt installiert ist.
Beachten Sie hierzu ggf. die Anleitung zur Montage, Inbetriebnahme und Wartung RE/RM..EU/EUG.

de
Schalten Sie den EcoStar plus (HS) ein, damit die Grundanzeige
erscheint.

Drücken Sie den Drehknopf mind. 3 Sek., um in das Hauptmenü zu
gelangen.

Wählen Sie mit dem Drehknopf MMI aus.

Bestätigen Sie die Auswahl durch Drücken des Drehknopfes.

Wählen Sie mit dem Drehknopf Zugriffsrecht aus.

Bestätigen Sie die Auswahl durch Drücken des Drehknopfes.

Geben Sie den Fachmann-Code 1234 ein.

Drücken Sie die Taste
gelangen.

Wählen Sie mit dem Drehknopf Einrichtungsassistent – Hydraulik
aus.

Bestätigen Sie die Auswahl durch Drücken des Drehknopfes.

Bestätigen Sie die Sprachauswahl – de durch Drücken des
Drehknopfes.
Es erscheint das Menü Energieerzeuger 1 – Funktion .

Wählen Sie mit dem Drehknopf Modulation 0-10 V aus.

Bestätigen Sie die Auswahl durch Drücken des Drehknopfes.

Drücken Sie die Taste
Die Programmierung ist beendet.

Nehmen Sie den Brenner in Betrieb gem. der Anleitung zur Montage,
Inbetriebnahme und Wartung RE/RM..EU/EUG.
18.06.2019, 95.27804-5286

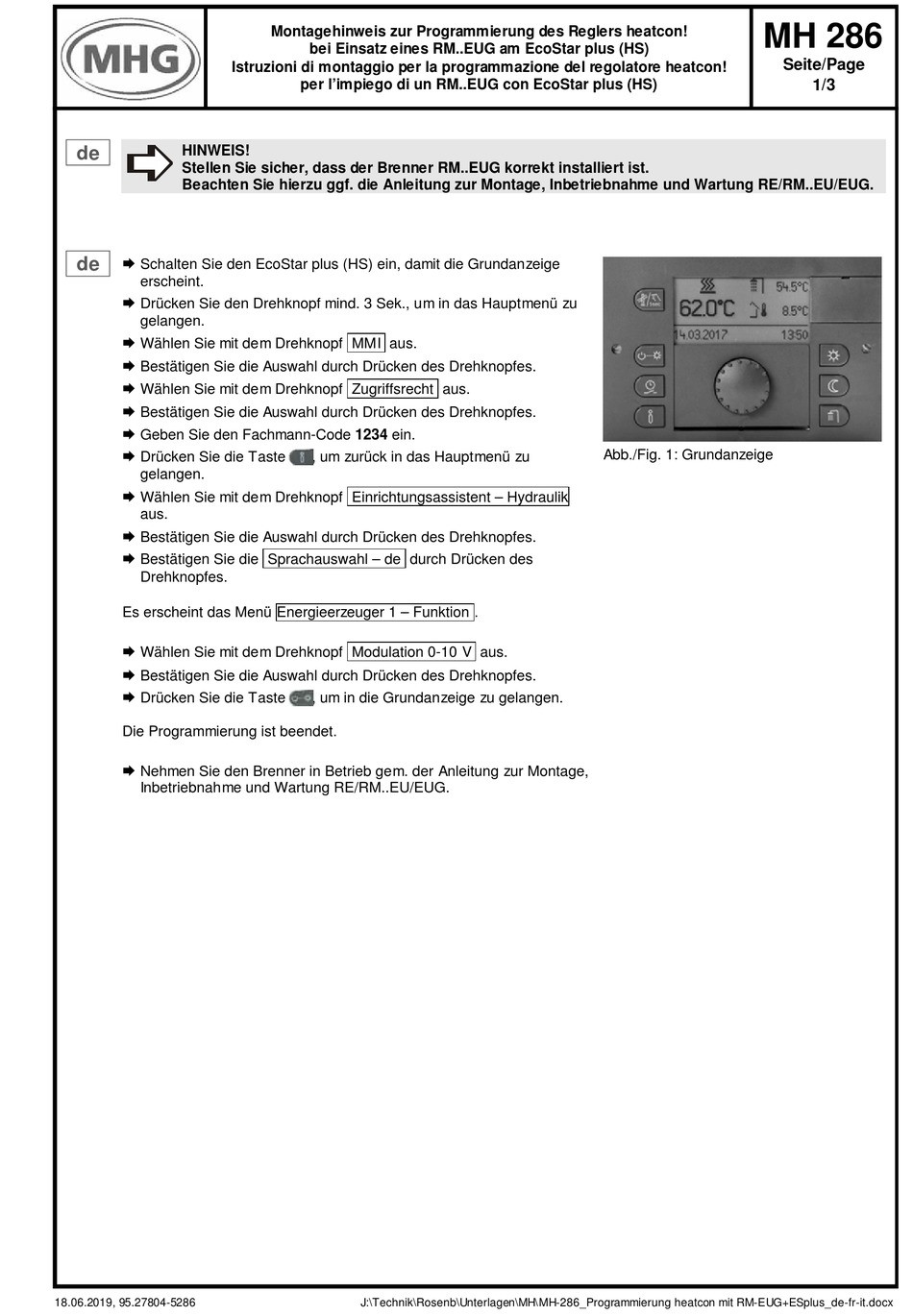

Montagehinweis zur Programmierung des Reglers heatcon!
bei Einsatz eines RM..EUG am EcoStar plus (HS)
Istruzioni di montaggio per la programmazione del regolatore heatcon!
per l'impiego di un RM..EUG con EcoStar plus (HS)
, um zurück in das Hauptmenü zu
, um in die Grundanzeige zu gelangen.
J:\Technik\Rosenb\Unterlagen\MH\MH-286_Programmierung heatcon mit RM-EUG+ESplus_de-fr-it.docx
MH 286

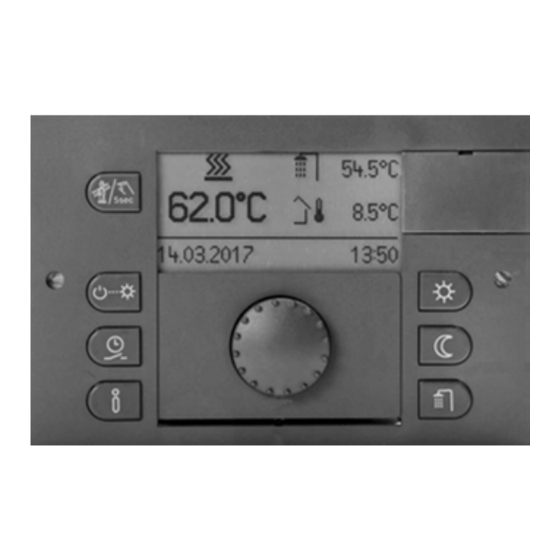

Abb./Fig. 1: Grundanzeige
Seite/Page
1/3
