Gebäude- und Raummodell

Anlagenfrostschutz

Externe Anforderungen

Wärm'anfo unter/über
Aussentemp
MHG Heiztechnik
Zeilennr.
6110 Zeitkonstante Gebäude
Je nach speicherfähiger Masse eines Gebäudes (Gebäudebauweise) verändert sich
die Raumtemperatur verschieden schnell bei schwankender Außentemperatur.
Durch obige Einstellung wird die Reaktionsgeschwindigkeit des Vorlaufsollwertes bei
schwankender Außentemperatur beeinflusst.
• Beispiel:
> 20 Std.
Die Raumtemperatur reagiert langsam auf Außentemperatur-Schwankungen.
10 - 20 Std.
Diese Einstellung kann für die meisten Gebäude verwendet werden.
< 10 Std.
Die Raumtemperatur reagiert schnell auf Außentemperatur-Schwankungen.
Zeilennr.

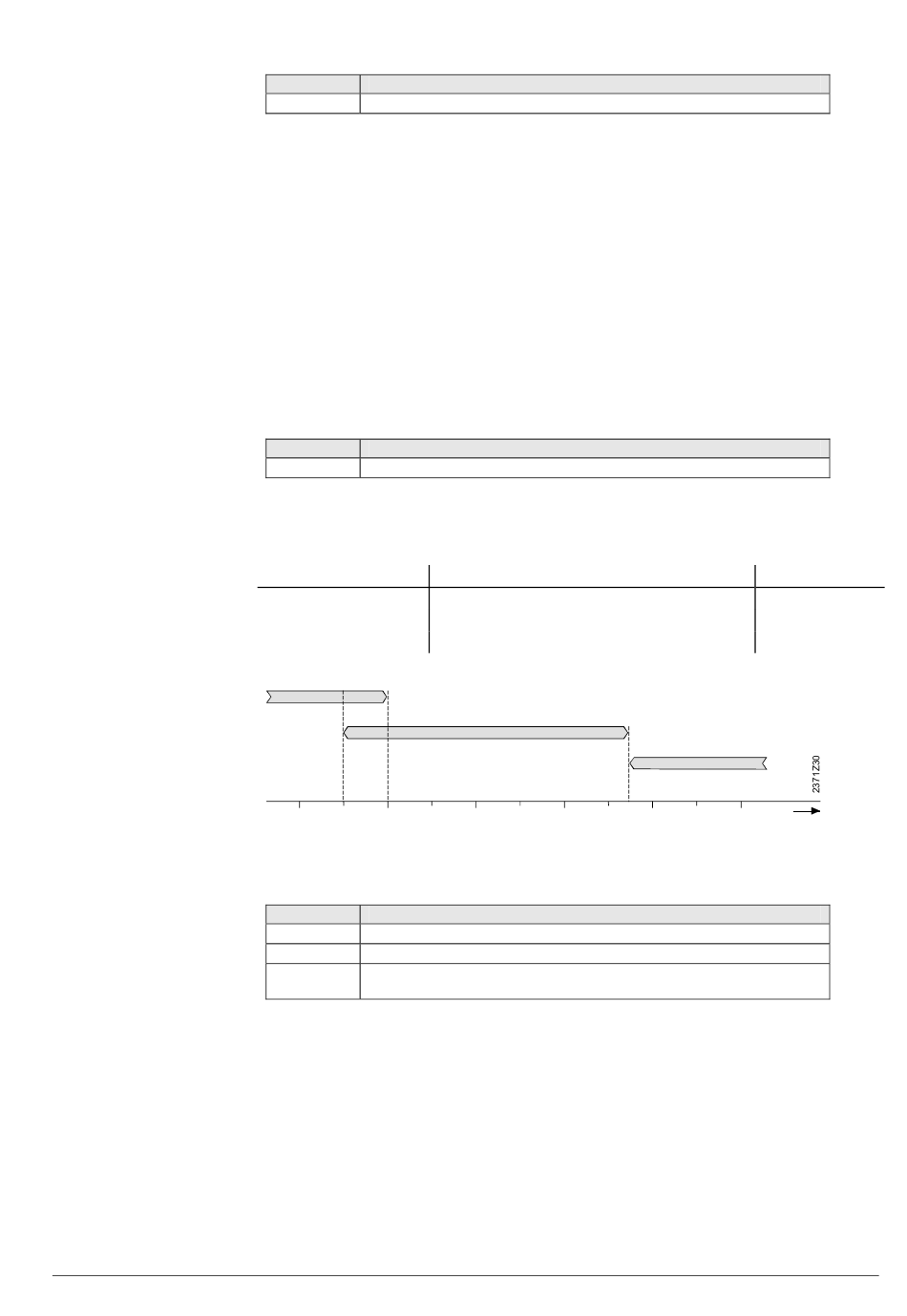

6120 Anlagenfrostschutz
Je nach aktueller Außentemperatur schalten die Pumpen ein, obwohl keine Wärmean-
forderung besteht.
Außentemperatur
...-4°C
-5...1.5°C
1.5°C...
ON
-6 -5 -4 -3
Zeilennr.
6128 Wärm'anfo unter Aussentemp
6129 Wärm'anfo über Aussentemp
Wärm'anfo bei Ökobetrieb
6131
Aus ¦ Nur Trinkwasser ¦ Ein
Der Wärmeerzeuger (K27 bei QX.. oder Ausgang UX) wird nur in Betrieb genommen
wenn die Außentemperatur unterhalb/oberhalb dieser Schwelle liegt.
Montage–Betrieb–Wartung
Konfiguration
Bedienzeile
Bedienzeile
Pumpe
Dauernd EIN
ca. alle 6 Std. während 10 Min. EIN
Dauernd AUS
takt
-2 -1 0 1
Bedienzeile
Grafik
ON
takt
OFF
OFF
2 3 4
TA °C
CE1U2354de
21. Oktober 2010
