SATA AE5501 Gebrauchsanweisung Seite 71

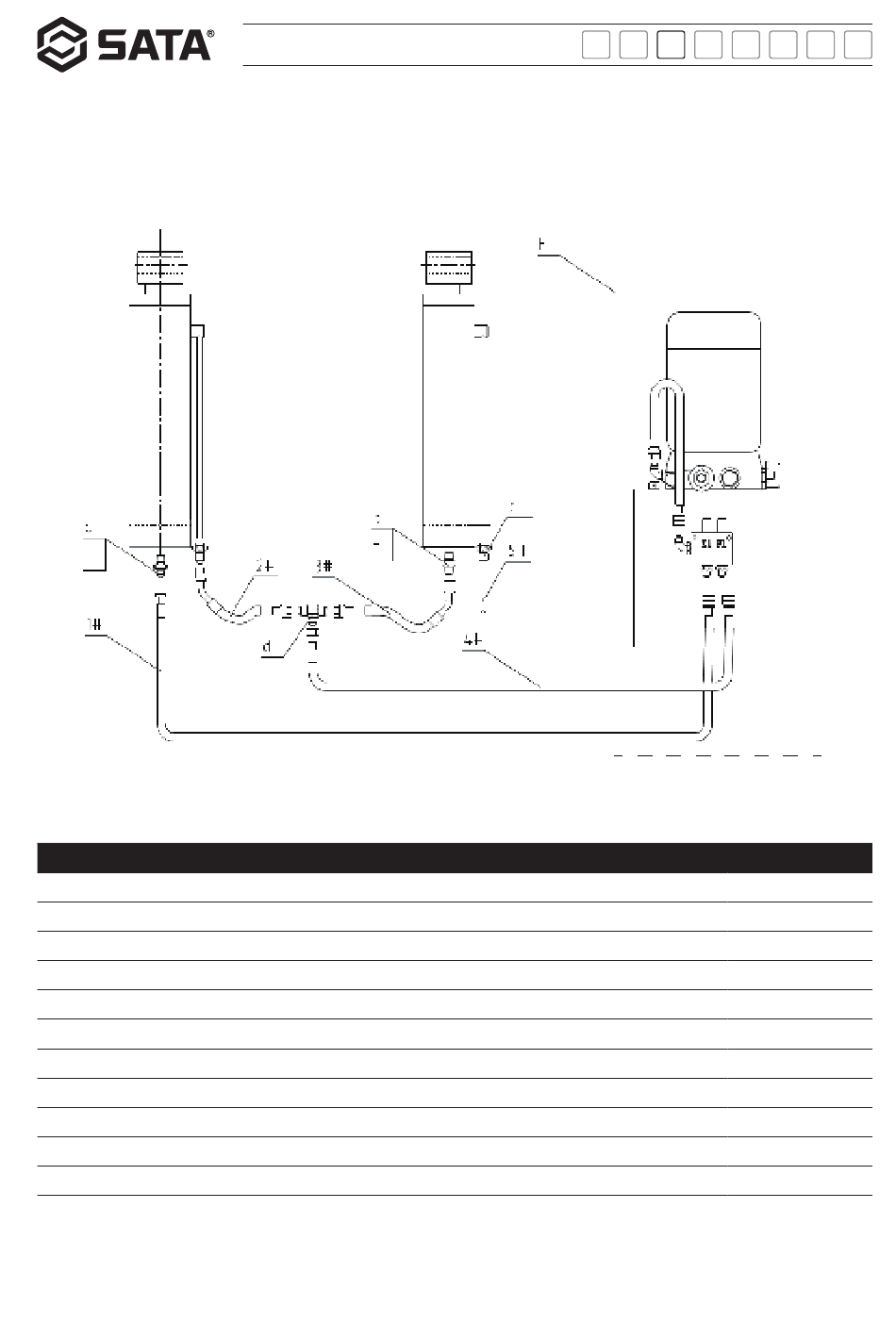

Rohrverbindungsdiagramm:
Seriennummer Name des Zubehörs
1 # 2-180 Grad Schlauch
2 # 2-180 Grad Schlauch
3 # 2-180 Grad Schlauch
4 # 2-180 Grad Schlauch
5 # Luftdurchlassrohr Ø10
a Drottelgemeinschaft
b Drosselklappengehäuse
c Luftdurchführung 1/4-Ø10
d 3-M14 * 1,5 T-Stück
E Schaltschrank
F Kombinationspad 16
AE5501/AE5501-3
中文
EN DE RU KO
Menge Bemerkungen
1 3900mm
1 50 mmm
1 2200 mm
2 3400 mm
1 5000 mm
1
1
1
1
1
2
PT JA ES
71
