Aprimatic A86M Technische Anleitung Seite 9

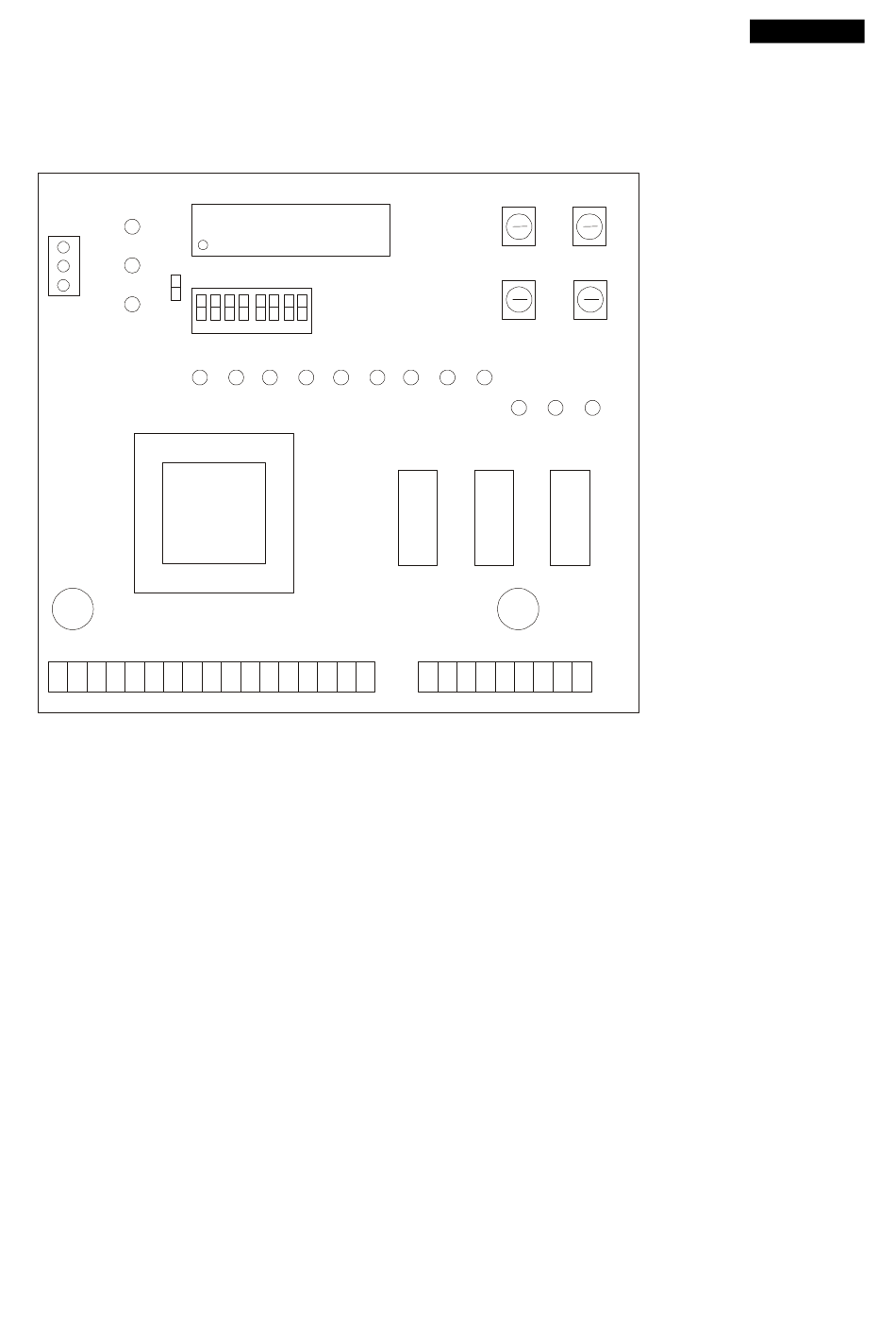

VISTA TOPOGRAFICA DEL APARATO
DL1
J3
DL17
JP2
DL18
1
DL9
F2
DL1 LED DE ALIMENTACIÓN
DL8 LED DE START
DL9 LED DE START PARCIAL
DL10 LED DE STOP
DL12 LED FINAL CARRERA ABRE
DL13 LED FINAL CARRERA CIERRA
DL14 LED DISP.SEGURIDAD APERTURA
DL16 LED FOTOCÉLULA
M1 REGLETA DE CONEXIONES SEÑALES
M2 REGLETA DE CONEXIONES POTENCIA
- INSTRUCCIONES TECNICAS-
U1
SW1
2 3 4 5 6 7 8
DL16 DL15 DL8 DL10 DL14
T1
M1
A86M
– RV3 + –
–
– RV4 +
DL13 DL12 DL11
DL3 DL4 DL2
F1
M2
J3 REGLETA DE CONEXIONES RECEPTOR RADIO
T1 TRANSFORMADOR
RV1 VELOCIDAD DE DECELERACIÓN
RV3 TRIMMER APERTURA PARCIAL
RV2 TRIMMER PAUSA
RV4 TRIMMER FRENADO
SW1 DIP-SWITCH MODO DE FUNCIONAMIENTO
U1 MICROPROCESADOR
JP2 SELECCION SENSOR RPM (NO FUNCIONANTE)
- 9 -
VERSION PROVISORIA
RV2 +
+
RV1
Cod. 67954-0016900 04/00
ESPAÑOL
