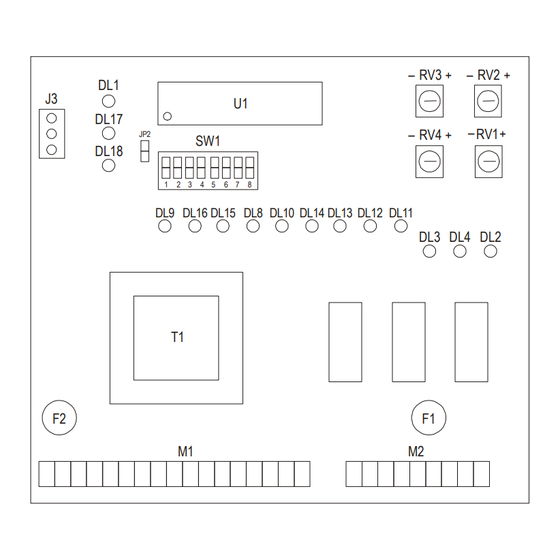

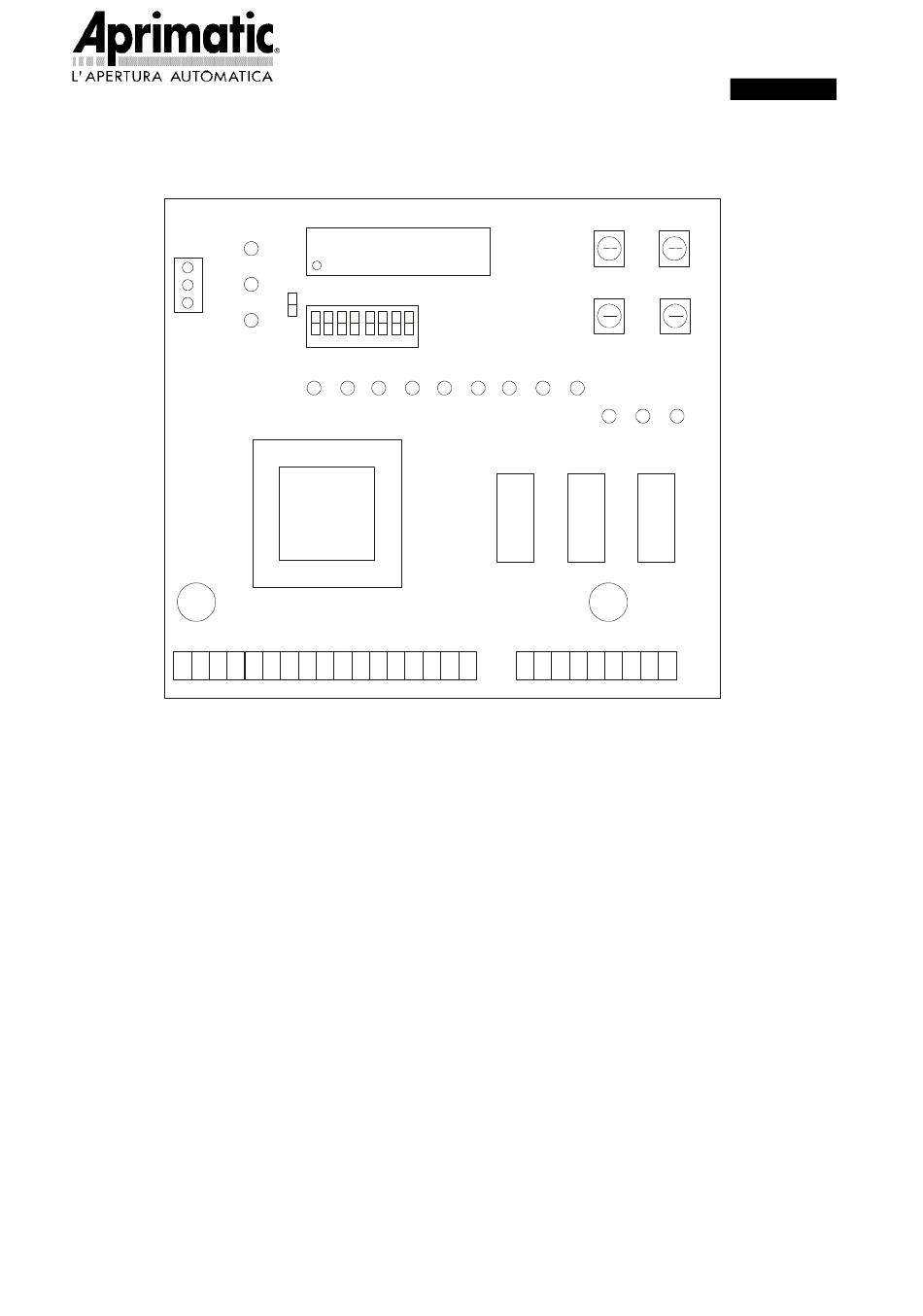

VISTA TOPOGRAFICA DELL'APPARECCHIATURA
DL1
J3
DL17
DL18
F2
DL1
LED DI ALIMENTAZIONE
DL8
LED DI START
DL9
LED DI START PARZIALE
DL10
LED DI STOP
DL12
LED FINECORSA APRE
DL13
LED FINECORSA CHIUDE
DL14
LED SICUREZZA APERTURA
DL16
LED FOTOCELLULA
M1
MORSETTIERA SEGNALI
M2
MORSETTIERA POTENZA
A86M
- ISTRUZIONI TECNICHE-
U1
JP2
SW1
1
2
3
4
5
6
7
8
DL9
DL16
DL15
DL8
DL10
T1
M1
- 1 -
VERSIONE PROVVISORIA
–
RV3
+
–
RV4
+
DL14
DL13
DL12 DL11
DL3
DL4 DL2
F1
M2
J3
MORSETTIERA RICEVENTE RADIO
T1
TRASFORMATORE
RV1
TRIMMER VELOCITA' DI RALLENTAMENTO
RV3
TRIMMER APERTURA PARZIALE
RV2
TRIMMER PAUSA
RV4
TRIMMER FRENATA
SW1
DIP-SWITCH MODO DI FUNZIONAMENTO
U1
MICROPROCESSORE
JP2
SELEZIONE SENSORE RPM (NON ATTIVO)
ITALIANO
–
RV2
+
–
+
RV1
