Programmiertabelle - Aprimatic A86M Technische Anleitung

S1 S2
ON ON
ON ON
ON OFF
ON OFF
OFF ON
OFF ON
OFF OFF
OFF OFF
S6
ON
OFF
* Bei der Überwachungsfunktion der Lichtschranken
im Standby, falls mittels Dip-Switch S8 freigegeben,
wird der Startimpuls ignoriert, wenn die
Lichtschranken bei geschlossenem Tor belegt sind.
Bei Freiwerden der Lichtschranke und Übertragung
eines Startimpulses öffnet die Torautomatik.
JP2 EINSTELLUNG SENSOR UPM
ON
OFF
Der Deutlichkeit halber kann folgendes bemerkt werden:
Durch den Eingriff im Bereich "A" wird die Wirkung oder
Geschwindigkeit während der Bremsung verändert, die
stets auf 3 Sekunden eingestellt bleibt. Im Bereich "B"
hingegen wird die Bremsphase vollständig ausgeschaltet,
die daher auf eine Dauer von "0" Sekunden eingestellt wird.
ACHTUNG BEI JEDER NEUPROGRAMMIERUNG DER STEUERUNG MUSS DIE ELEKTRISCHE
VERSORGUNG UNTERBROCHEN WERDEN; UM DAS ZUVOR EINGEGEBENE
PROGRAMM ZU LÖSCHEN.

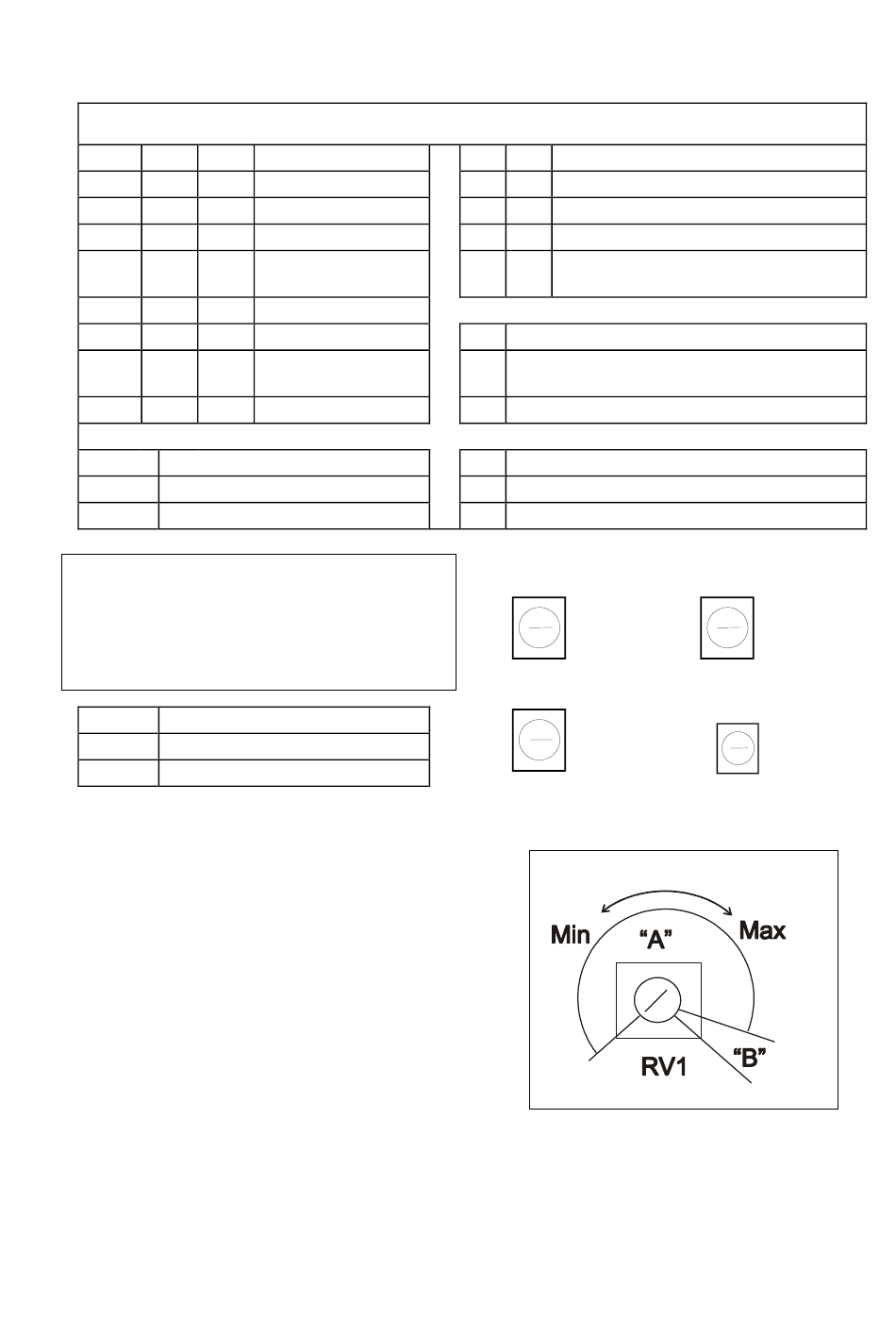

PROGRAMMIERTABELLE

S3 BETRIEBSART
ON AUTOMATIK
OFF HALBAUTOMATIK
ON SUPERAUTOMATIK
OFF TOTMANNSCHALTUNG
ON INSTALLATION
OFF ÖFFNEN-SCHLIESSEN
ON SCHRITTBETRIEB
OFF DIAGNOSE
BLINKEN
DAUERLICHT
BLINKEN ½ SEK.
KEIN SENSOR UPM
SENSOR UPM
SW1
S4 S5
OFF OFF KEIN VORBLINKEN
OFF ON VORBLINKEN BEIM SCHLIESSEN
ON OFF VORBLINKEN BEIM ÖFFNEN
ON ON VORBLINKEN BEIM ÖFFNEN UND
SCHLIESSEN
S7 RÜCKSETZEN DER LICHTSCHRANKE
ON RÜCKSETZEN DER LICHTSCHRANKE +
OFF
S8* BETRIEBSART DER LICHTSCHRANKE
ON
OFF
RV3
Teilöffnung
RV4
Bremsung
Geschwindigkeit während Bremsung
- 20 -
VORBLINKEN
BETRIEBSART
NUR BETRIEBSART
STOP STANDBY
KEINE ÜBERWACHUNG
RV2
Pause
RV1
Bremsgeschwindigkeit
Cod. 67954-0016900 04/00
