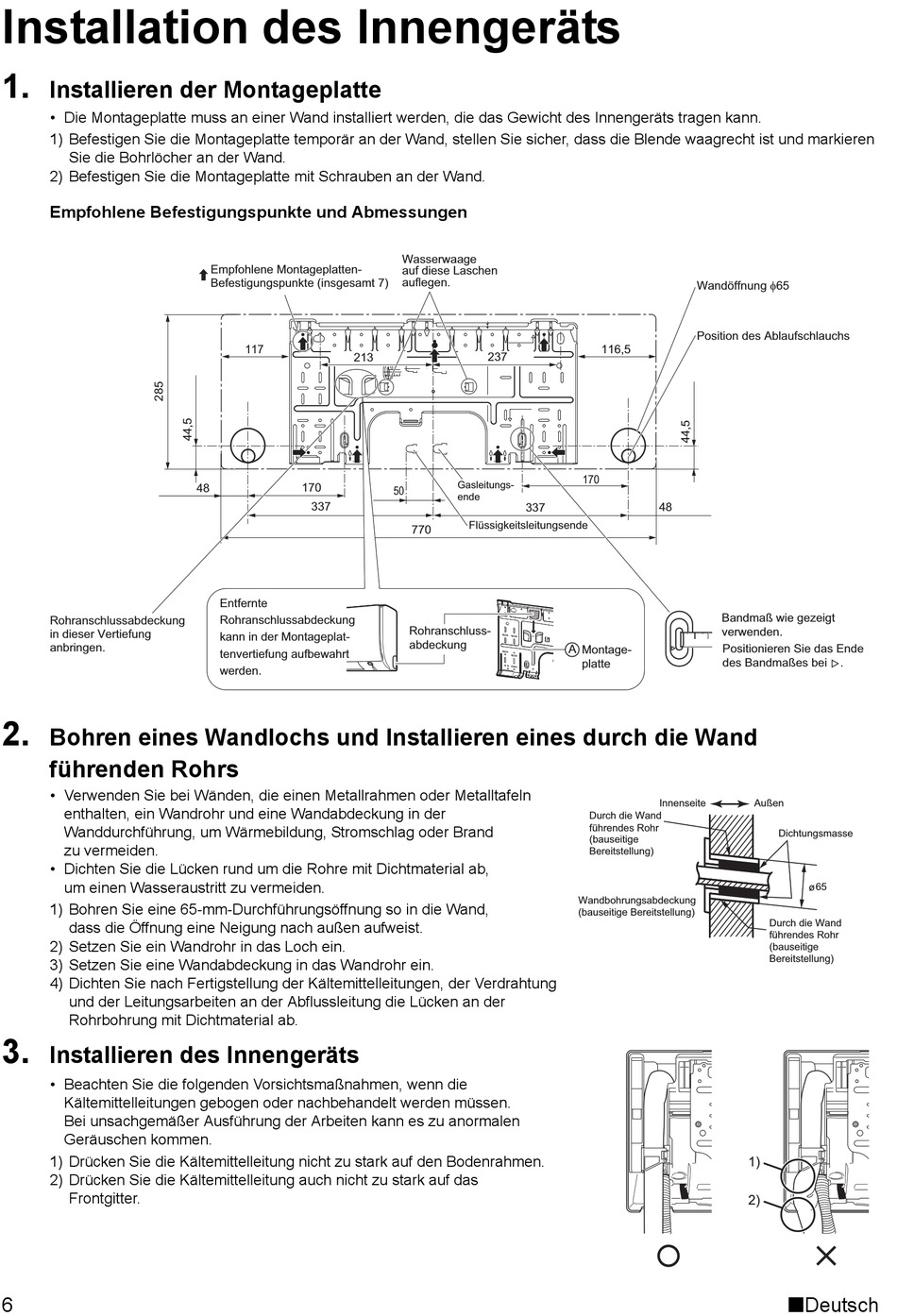

Installation des Innengeräts
1.
Installieren der Montageplatte
• Die Montageplatte muss an einer Wand installiert werden, die das Gewicht des Innengeräts tragen kann.
1) Befestigen Sie die Montageplatte temporär an der Wand, stellen Sie sicher, dass die Blende waagrecht ist und markieren
Sie die Bohrlöcher an der Wand.
2) Befestigen Sie die Montageplatte mit Schrauben an der Wand.
Empfohlene Befestigungspunkte und Abmessungen
Rohranschlussabdeckung
in dieser Vertiefung
anbringen.
2.
Bohren eines Wandlochs und Installieren eines durch die Wand
führenden Rohrs
• Verwenden Sie bei Wänden, die einen Metallrahmen oder Metalltafeln
enthalten, ein Wandrohr und eine Wandabdeckung in der
Wanddurchführung, um Wärmebildung, Stromschlag oder Brand
zu vermeiden.
• Dichten Sie die Lücken rund um die Rohre mit Dichtmaterial ab,
um einen Wasseraustritt zu vermeiden.
1) Bohren Sie eine 65-mm-Durchführungsöffnung so in die Wand,
dass die Öffnung eine Neigung nach außen aufweist.
2) Setzen Sie ein Wandrohr in das Loch ein.
3) Setzen Sie eine Wandabdeckung in das Wandrohr ein.
4) Dichten Sie nach Fertigstellung der Kältemittelleitungen, der Verdrahtung
und der Leitungsarbeiten an der Abflussleitung die Lücken an der
Rohrbohrung mit Dichtmaterial ab.
3.
Installieren des Innengeräts
• Beachten Sie die folgenden Vorsichtsmaßnahmen, wenn die
Kältemittelleitungen gebogen oder nachbehandelt werden müssen.
Bei unsachgemäßer Ausführung der Arbeiten kann es zu anormalen
Geräuschen kommen.
1) Drücken Sie die Kältemittelleitung nicht zu stark auf den Bodenrahmen.
2) Drücken Sie die Kältemittelleitung auch nicht zu stark auf das
Frontgitter.
6
Empfohlene Montageplatten-
Befestigungspunkte (insgesamt 7)
117
213
48 170
337
Entfernte
Rohranschlussabdeckung
kann in der Montageplat-
tenvertiefung aufbewahrt
werden.
Wasserwaage
auf diese Laschen
auflegen.
237
Gasleitungs-
50
ende
337
Flüssigkeitsleitungsende
770
Rohranschluss-
abdeckung
Wandöffnung 65
Position des Ablaufschlauchs
116,5
170
48
Bandmaß wie gezeigt
verwenden.
A Positionieren Sie das Ende
Montage-
des Bandmaßes bei
platte
Innenseite
Durch die Wand
führendes Rohr
(bauseitige
Bereitstellung)
Wandbohrungsabdeckung
(bauseitige Bereitstellung)
.
Außen
Dichtungsmasse
Durch die Wand
führendes Rohr
(bauseitige
Bereitstellung)
Deutsch
