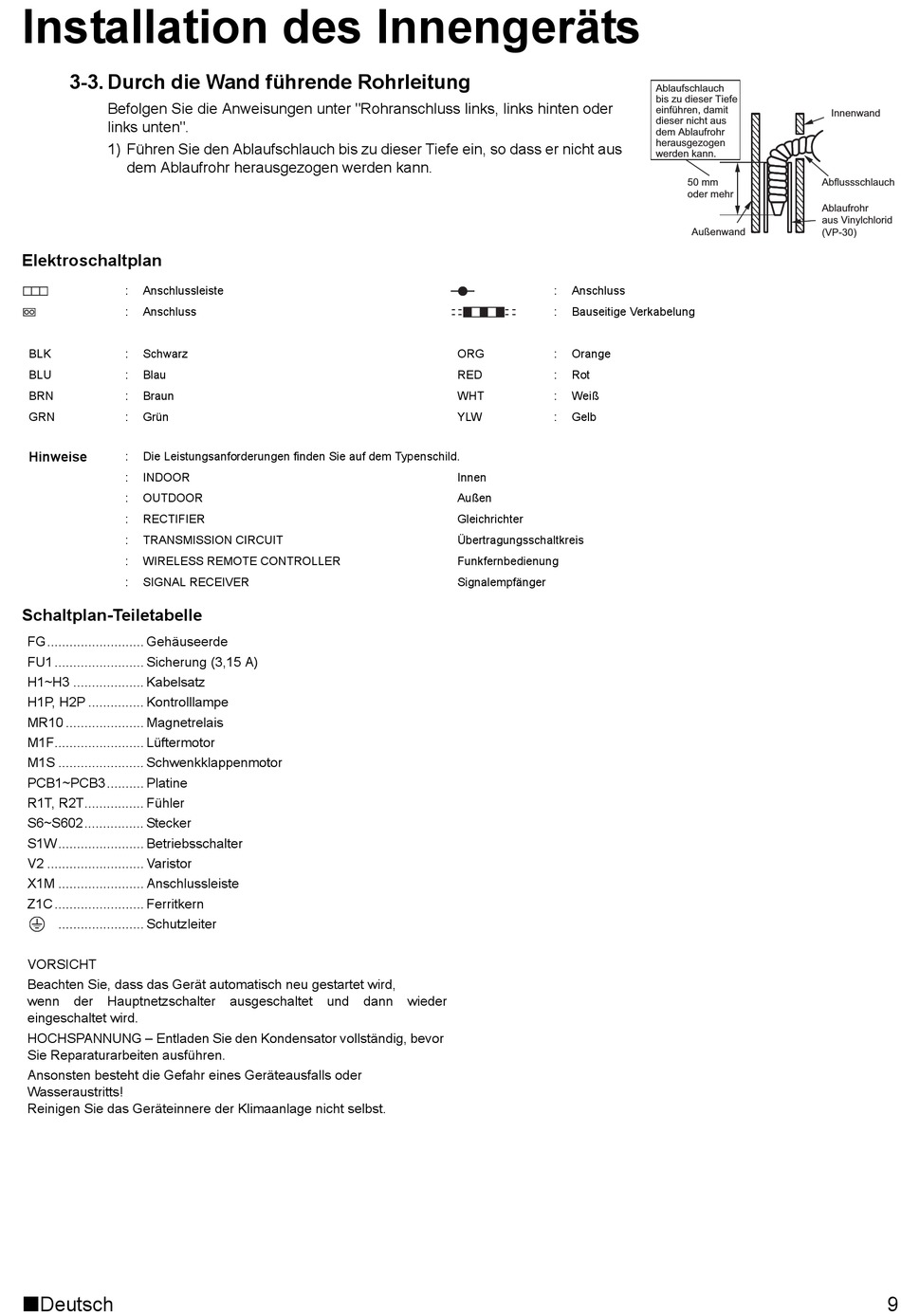

Installation des Innengeräts
3-3. Durch die Wand führende Rohrleitung
Befolgen Sie die Anweisungen unter "Rohranschluss links, links hinten oder
links unten".
1) Führen Sie den Ablaufschlauch bis zu dieser Tiefe ein, so dass er nicht aus
dem Ablaufrohr herausgezogen werden kann.
Elektroschaltplan
: Anschlussleiste
: Anschluss
BLK : Schwarz
BLU : Blau
BRN : Braun
GRN : Grün
Hinweise
: Die Leistungsanforderungen finden Sie auf dem Typenschild.
: INDOOR
: OUTDOOR
: RECTIFIER
: TRANSMISSION CIRCUIT
: WIRELESS REMOTE CONTROLLER
: SIGNAL RECEIVER
Schaltplan-Teiletabelle
FG.......................... Gehäuseerde
FU1 ........................ Sicherung (3,15 A)
H1~H3 ................... Kabelsatz
H1P, H2P ............... Kontrolllampe
MR10 ..................... Magnetrelais
M1F........................ Lüftermotor
M1S ....................... Schwenkklappenmotor
PCB1~PCB3 .......... Platine
R1T, R2T................ Fühler
S6~S602 ................ Stecker
S1W ....................... Betriebsschalter
V2 .......................... Varistor
X1M ....................... Anschlussleiste
Z1C ........................ Ferritkern
....................... Schutzleiter
VORSICHT
Beachten Sie, dass das Gerät automatisch neu gestartet wird,
wenn der Hauptnetzschalter
eingeschaltet wird.
HOCHSPANNUNG – Entladen Sie den Kondensator vollständig, bevor
Sie Reparaturarbeiten ausführen.
Ansonsten besteht die Gefahr eines Geräteausfalls oder
Wasseraustritts!
Reinigen Sie das Geräteinnere der Klimaanlage nicht selbst.
Deutsch
ausgeschaltet und dann
: Anschluss
: Bauseitige Verkabelung
ORG : Orange
RED : Rot
WHT : Weiß
YLW : Gelb
Innen
Außen
Gleichrichter
Übertragungsschaltkreis
Funkfernbedienung
Signalempfänger
wieder
Ablaufschlauch
bis zu dieser Tiefe
einführen, damit
dieser nicht aus
dem Ablaufrohr
herausgezogen
werden kann.
50 mm Abflussschlauch
oder mehr
Ablaufrohr
aus Vinylchlorid
Außenwand
(VP-30)
Innenwand
