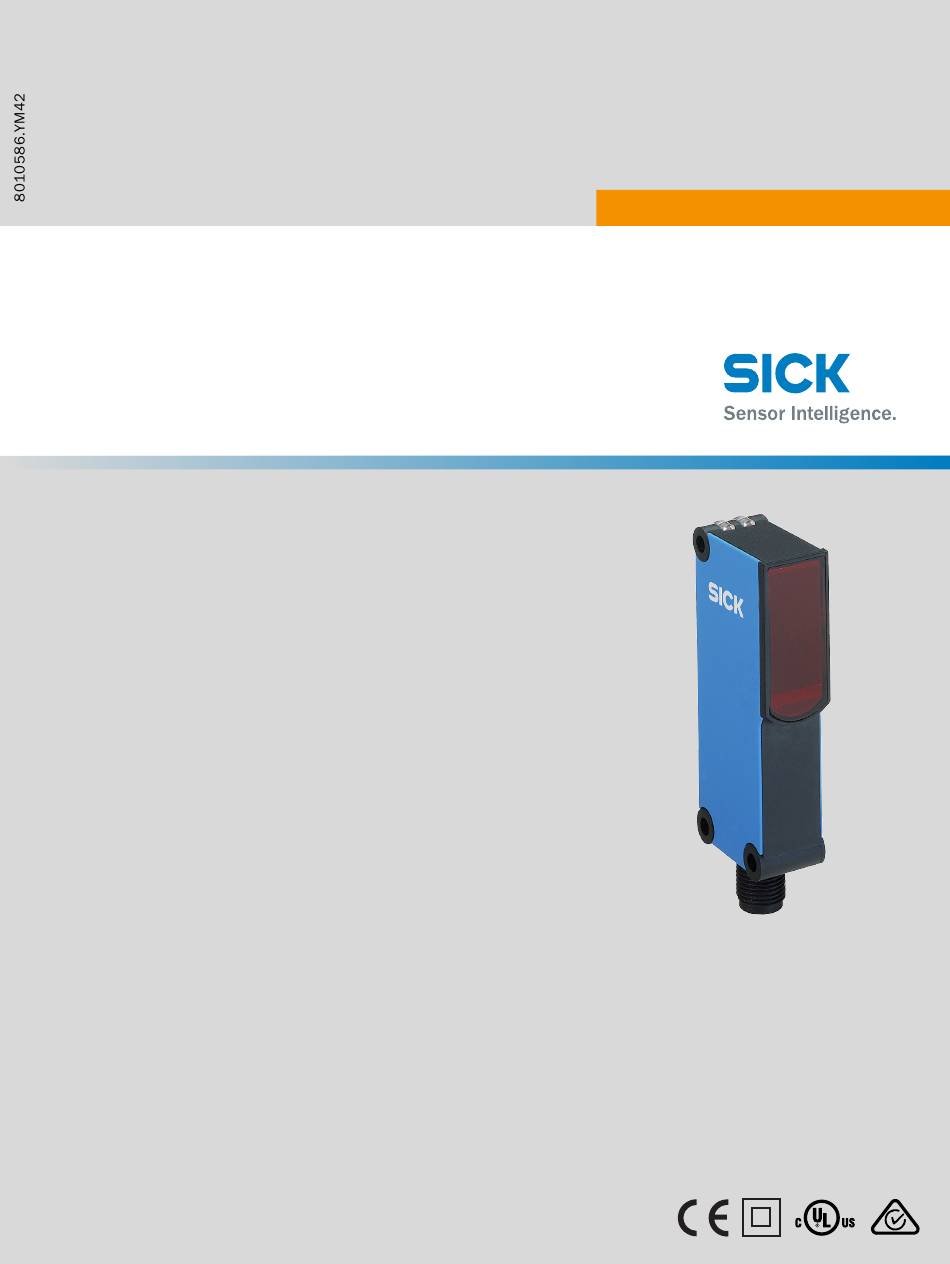

SICK WT18-3 Betriebsanleitung
Reflexions-lichttaster
Verwandte Anleitungen für SICK WT18-3
Inhaltszusammenfassung für SICK WT18-3
-
Seite 9: Sicherheitshinweise
Die WT(F)18-3 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐ dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG. WT18-3: Reflexionslichttaster mit Hintergrundausblendung / Abb.: A 8010586.YM42 | SICK... - Seite 10 Image H: WT18-3Xx3x / Image:H-2: WT18-3Xx1x / -3Xx7x Image H-3: -WT18-3Xx2x -3Xx8x Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zube‐ hör-Programm). Maximal zulässiges Anzugsdrehmoment des Sensors von 1.3 Nm beachten. Vorzugsrichtung des Objektes zum Sensor beachten [vgl. A]. Anschluss der Sensoren muss spannungsfrei (U = 0 V) erfolgen.
- Seite 11 Schaltausgang ändert sich (siehe Grafik C). Sensor ist eingestellt und betriebsbereit. Zur Überprüfung der Funktion Grafik C und G heranziehen. Verhält sich der Schaltausgang nicht gemäß Grafik C, Einsatz‐ bedingungen prüfen. Siehe Abschnitt Fehlerdiagnose. 8010586.YM42 | SICK Subject to change without notice...
- Seite 12 Doppel-Teach-in- ca. 0,5 s / Sensor auf Ob‐ Schaltabstand Taste: „-“ / jekt / wird verringert / Approx. 0.5 s Double teach-in Sensor to object Sensing range is pushbutton: "-“" reduced 8010586.YM42 | SICK Subject to change without notice...
-
Seite 13: Geräte Mit Besonderen Merkmalen
3: M, Pin 4: Q WT18-3P421S36: Schaltabstand 50 … 850 mm / 6 %, Schaltfrequenz 400 Hz WT18-3P010S37: 100 mm Leitung mit M12-Stecker, 4-polig, Pin 1: L+, Pin 2: Q/, Pin 3: M, Pin 4: Q 8010586.YM42 | SICK Subject to change without notice... - Seite 14 (light spot) with the ob‐ ject. / Clean the optical surfa‐ ces . / Readjust the sensitivity (potentiometer) (teach-in) / Check sensing range and ad‐ just if necessary; see graphic F. / With health output: Check 8010586.YM42 | SICK Subject to change without notice...
-
Seite 15: Demontage Und Entsorgung
Die Entsorgung des Sensors hat gemäß den länderspezifisch anwendbaren Vorschrif‐ ten zu erfolgen. Für die enthaltenen Wertstoffe (insbesondere Edelmetalle) ist im Rah‐ men der Entsorgung eine Verwertung anzustreben. Wartung SICK-Sensoren sind wartungsfrei. Wir empfehlen, in regelmäßigen Abständen • die optischen Grenzflächen zu reinigen •...
