Sofern erforderlich, bohren Sie zum Aufhängen
der Steuerung zwei Löcher in die Wand (Abstand
zwischen den Mittelpunkten: 60 mm) (Pos.1
Abbildung 9).

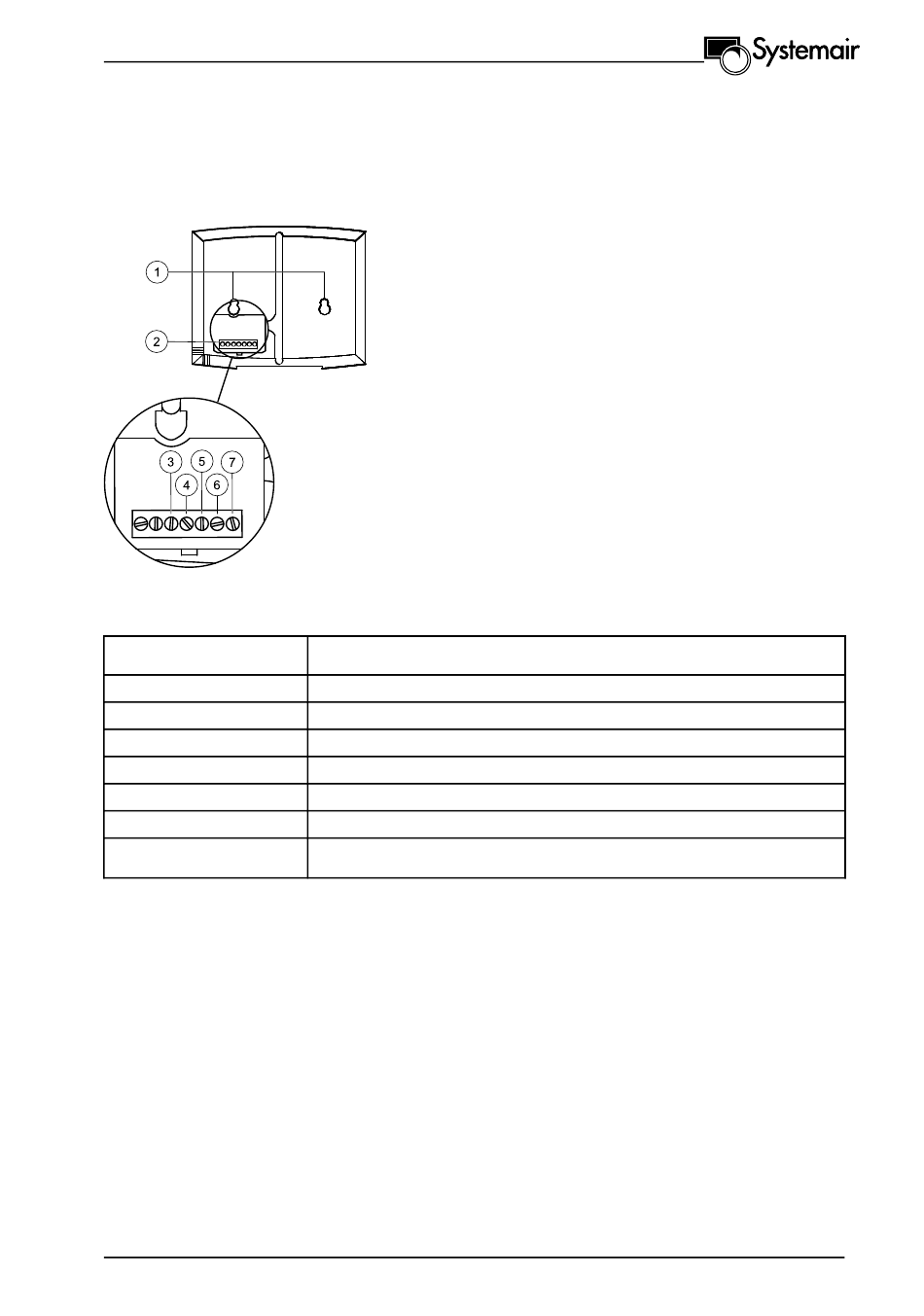

Bild 9 Elektrischer Anschluss der Steuerung
Position
1
2
3
4
5
6
7
Topvex FR03, FR06, FR08 und FR11
206638
Beschreibung
Befestigungslöcher
Anschlussblock
Anschluss an gelbes Kabel
Anschluss an orangefarbenes Kabel
Anschluss an rotes Kabel
Anschluss an braunes Kabel
Anschluss an schwarzes Kabel
