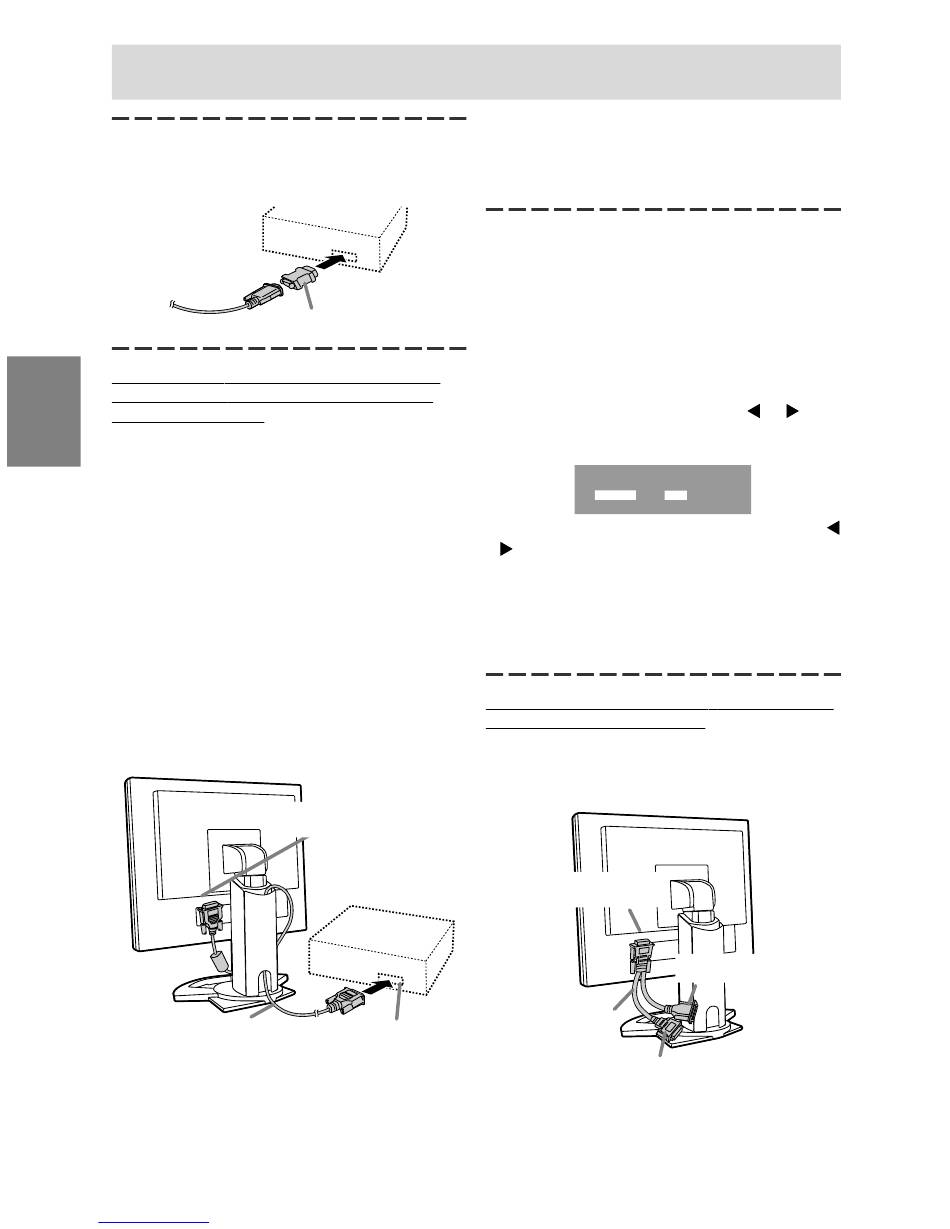

Raccordement, activation et désactivation du moniteur
S'il s'agit d'un D-sub à 15 broches sur 2 rangées pour
Appel Power Macintoch, installer un adaptateur de
conversion Macintosh (en vente dans le commerce)
sur le câble de signal analogique.
Lors du raccordement au moyen de câbles
pour signaux numériques ou analogiques
vendus séparément
Le câble d'affichage vendu séparément permet de
raccorder la borne d'entrée DV-I du moniteur et la
borne de sortie RVB analogique de l'ordinateur.
Lors du raccordement à la borne de sortie RVB
numérique:
- Utiliser un câble de signal numérique (nom du
modèle: NL-C01E)
- Pour un raccordement RVB numérique, le moniteur
est équipé d'une entrée pour un raccordement
avec un ordinateur au moyen d'un connecteur de
sortie compatible DVI (DVI-D 24 broches ou DVI-I
29 broches), avec possibilité de sortie en SXGA.
(En fonction du type d'ordinateur à raccorder,
l'écran risque de ne pas fonctionner correctement)
Lors du raccordement à la borne de sortie RVB
analogique:
- Utiliser un câble de signal analogique (nom du
modèle: NL-C02E)
Câble d'affichage (à acheter
séparément)
- Tout en prêtant attention à la direction du
connecteur, insérer fermement le câble de
signal à cet endroit et resserrer les vis des
deux côtés.
Downloaded from www.Manualslib.com
Adaptateur de conversion Macintosh
Borne d'entrée DVI-I
Borne de sortie
RVB
manuals search engine
Remarque :
- Si vous utilisez des câbles pour signaux
numériques ou analogiques, réglez [INPUT-2] sur
[1 LINE] (p. 81, 84)
Configurer le moniteur comme suit lors de
l'établissement d'un raccordement numérique avec
un Power Mac au moyen d'un adaptateur ADC-DVI
fabriqué par Belkin. (Le fonctionnement a été
vérifié avec le Power Mac G4 M7627J/A)
- Ces réglages doivent être effectués alors que le
Power Mac est éteint.
1.Après avoir branché le cordon d'alimentation,
activer la source d'alimentation principale du
moniteur.
2.Presser simultanément les boutons
que le bouton d'alimentation (c'est-à-dire allumer
le moniteur).
MAC DIGITAL
INPUT-2
3.Définir le paramètre sur "ON" avec les boutons
.
- Ne pas régler sur [ON] si vous n'utilisez pas
d'adaptateur ADC-DVI Belkin; cela risque de
perturber l'affichage.
4.Presser le bouton d'alimentation, puis mettre le
moniteur hors tension.
Cette opération clôt la configuration.
Lors du raccordement au moyen d'un câble à
2 entrées vendu séparément
Le câble à 2 entrées vendu séparément (nom de
modèle: NL-C03J) autorise 2 connexions système.
1.Reliez un câble à 2 entrées (vendu séparément)
à la prise d'entrée DVI-I de l'écran.
Borne d'entrée DVI-I
Câble à 2
entrées (vendu
séparément)
24 broches DVI-D
72
et , ainsi
OFF ON
mini D-sub 15 broches
