Elektrische Verbindung

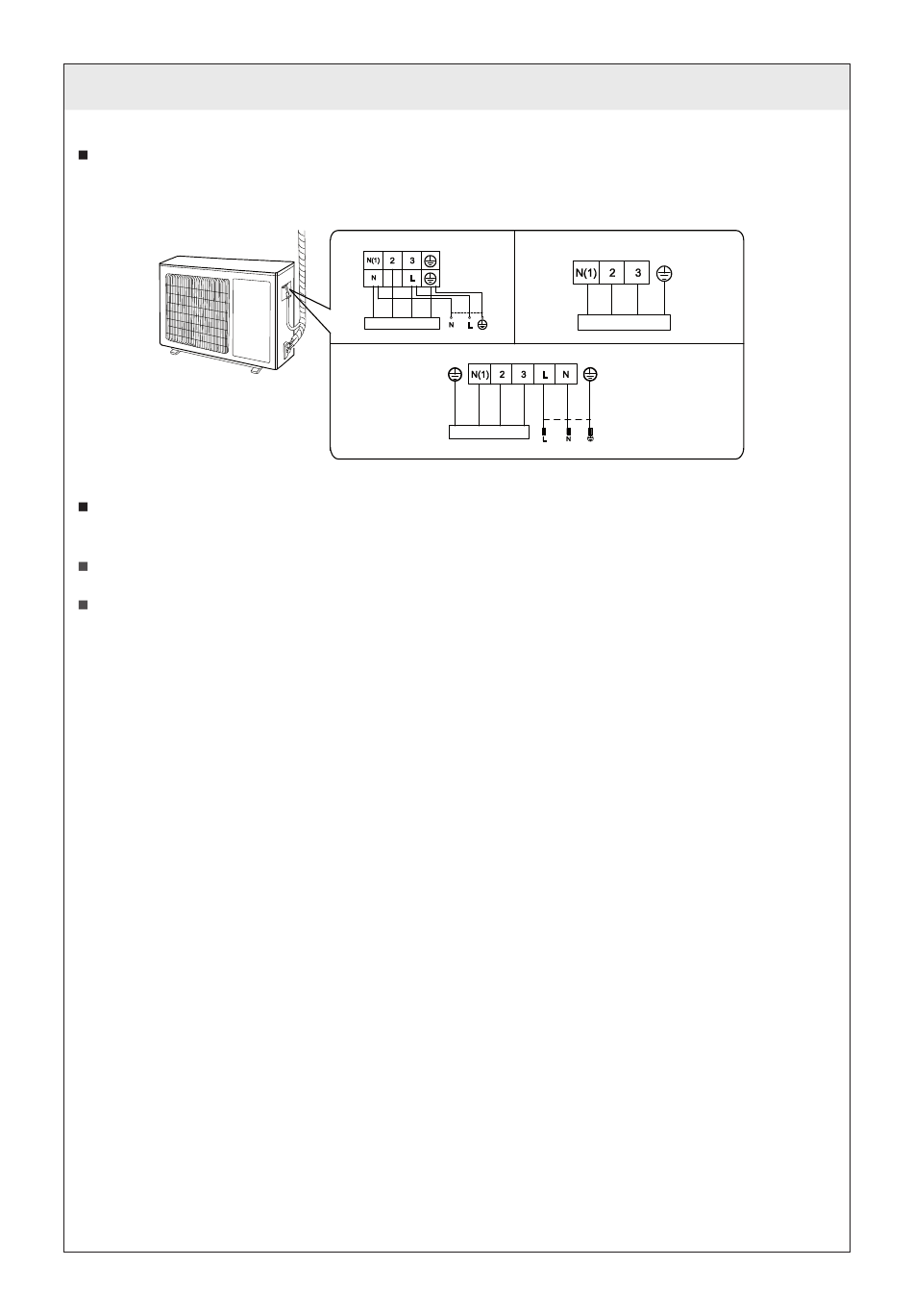

Netzsanschlusskabel an die Außeneinheit anschließen
Entfernen Sie die Kabelschelle, schließen Sie die Leiter des Netzanschluss- sowie Steuerungskabels (nur Modelle
mit Heizfunktion) an die Klemmleiste an (Leiterfarben beachten), und ziehen Sie die Schrauben auf der Klemmleiste#
fest.
2. Befestigen Sie das Netzanschlusskabel sowie das Steuerungskabel mit Kabelschellen.
Bemerkung:
Nachdem die Schrauben festgezogen worden sind, ziehen Sie leicht am Kabel, um sich zu vergewissern, dass es
fest angeschlossen ist.
Das Netzanschlusskabel nicht unterbrechen, verlängern oder verkürzen.
09,12: Typ mit Wärmepumpe
(für einige Modelle)
braun
blau gelb -
blau schwarz braun gelb-
(schwarz
grün
grün
)
Anschluss der Inneneinheit
Versorgungsspannung
18, 24: Typ mit Wärmepumpe
blau schwarz braun
gelb-
grün
Anschluss der Inneneinheit
14
09: Typ mit Wärmepumpe
(für einige Modelle)
gelb-
blau schwarz braun
grün
Anschluss der Inneneinheit
blau
braun gelb-
grün
(schwarz)
Versorgungsspannung
