Anschluss der Rohrleitungen

MONTAGE:
Ein Fehler beim Bördeln der Rohrenden ist die gängigste Ursache für Undichtigkeiten und Kältemittelleck. Führen Sie das
Aufweiten der Rohrenden nach dem folgenden Arbeitsverfahren ordnungsgemäß durch.

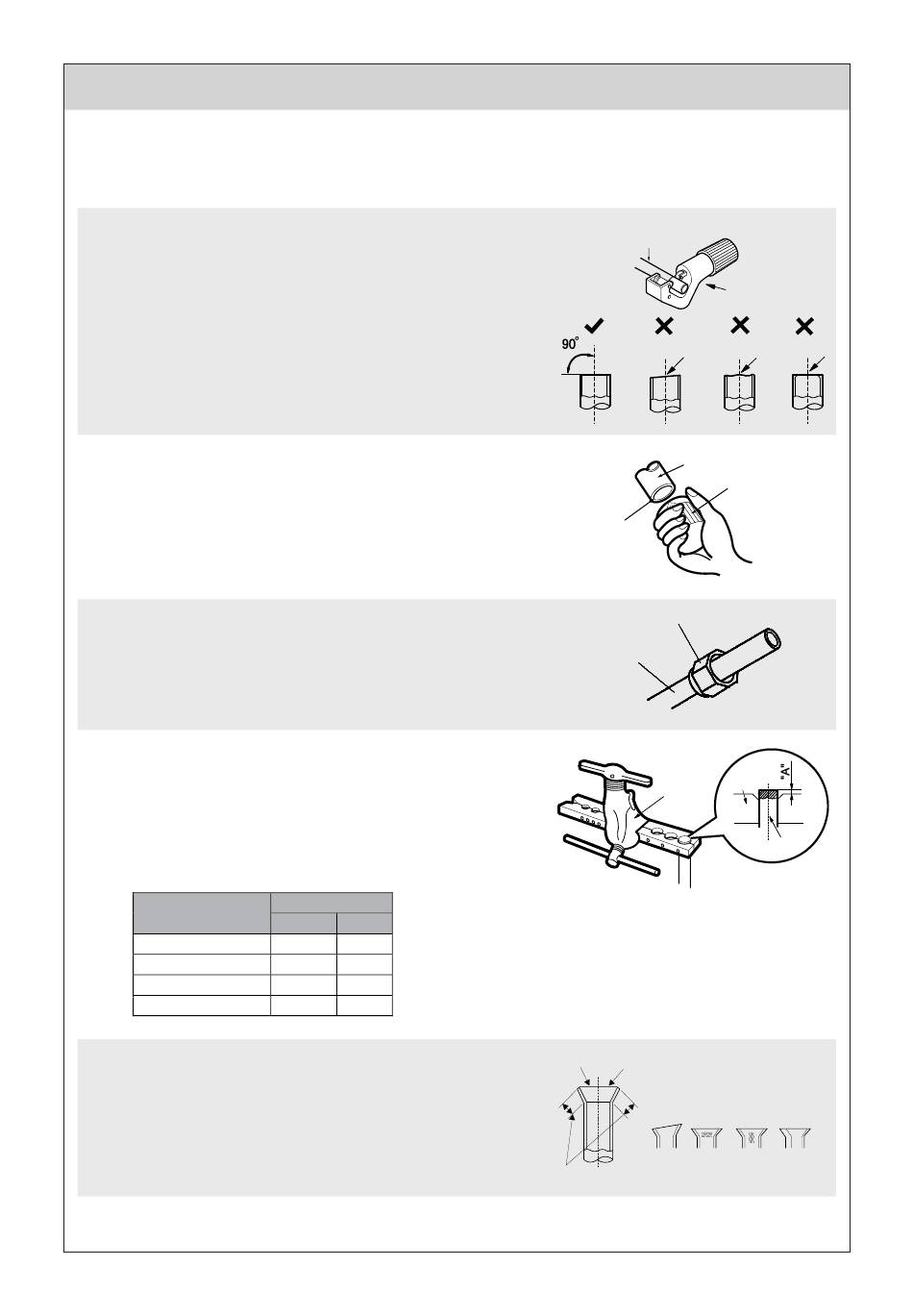

ROHRLEITUNGEN BÖRDELN
1. Rohre ablängen.
Abstand zwischen der Innen- und Außeneinheit messen. Rohre mit
Rohrschneidewerkzeug auf die erforderlichen Maße ablängen.
2. Rohrkanten entgraten.
Die Rohrenden mit einem Entgrater entgraten und darauf achten, dass
keine Späne ins Rohr gelangen.
3. Verbindungsmutter aufstecken.
Die Überwurfmuttern vom Anschlussrohr der Inneneinheit und vom
Ventil der Außeneinheit nehmen und auf das Rohr schieben.
4. Rohrende aufweiten.
Rohrende mit dem Bördelwerkzeug aufweiten.
Bemerkung:
Das Maß „A" ist vom Rohrdurchmesser abhängig.
Außendurchmesser
(mm)
Ø6 –6,35 (1/4")
Ø9,52 (3/8")
Ø12 –12,70 (1/2 ")
Ø15,8 –16 (5/8")
5. Kontrolle durchführen.
Qualität der Aufweitung am Rohrende prüfen. Im Falle eines
Mangels das Rohrende nach den Schritten oben nochmals
aufweiten.
6. Das Rohr mit geeigneter Wärmedämmung isolieren.
A (mm)
Max. Min.
1,3 0,7
1,6 1,0
1,8 1,0
2,4 2,2
11
Rohr
abgeschrägt ungerade
Rohr
nach
unten
neigen
Überwurfmutter
Verbindungsrohr
Bördel- -
Schablone
werkzeug
Oberfläche eben
Bördel fehlerhaft
schräg Oberfläche
beschädigt
Längen gleich
Grat
Entgrater
Rohr
Risse Stärke
ungleichmäßig
