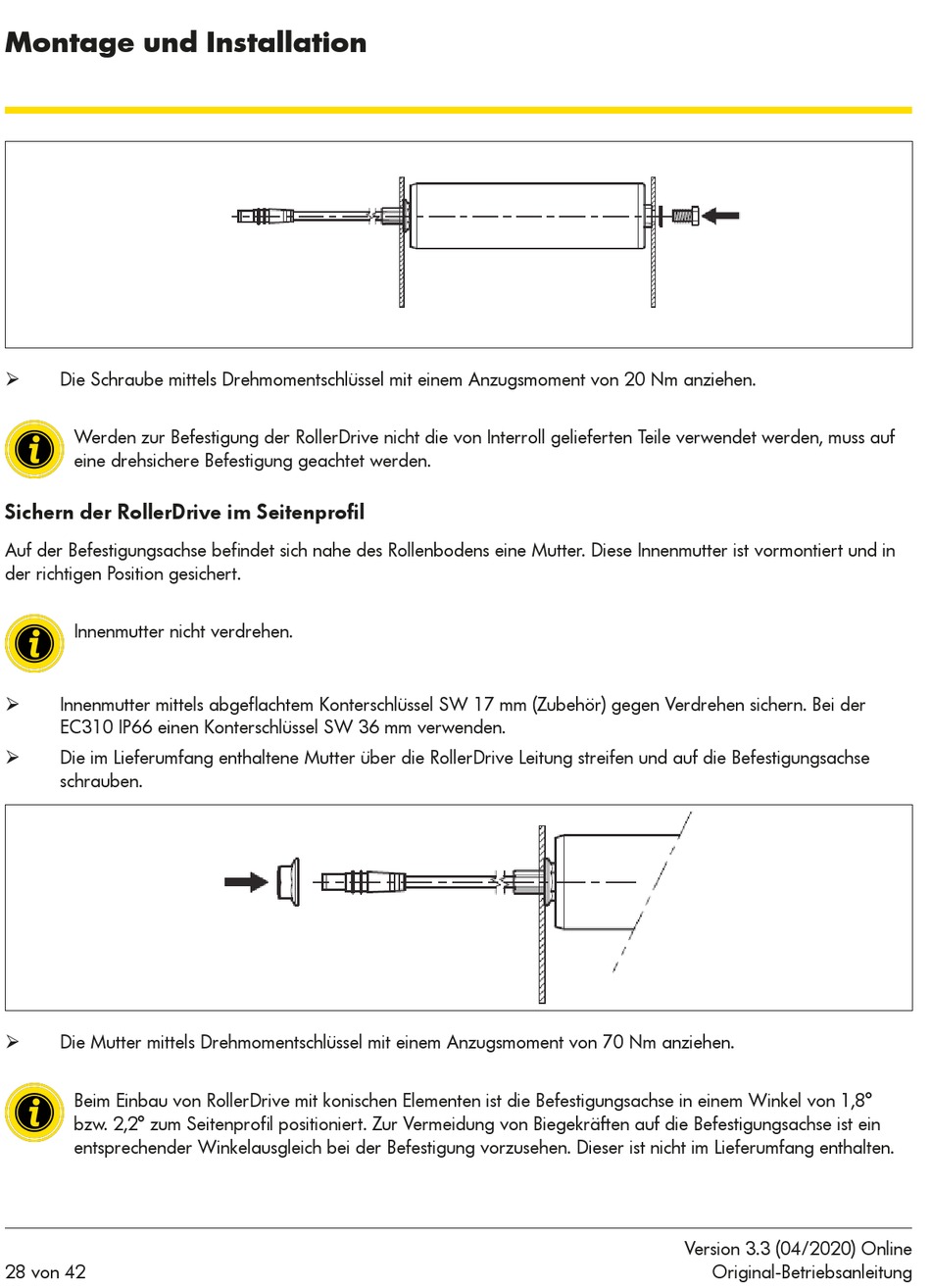

Montage und Installation
Die Schraube mittels Drehmomentschlüssel mit einem Anzugsmoment von 20 Nm anziehen.
¾
Werden zur Befestigung der RollerDrive nicht die von Interroll gelieferten Teile verwendet werden, muss auf
eine drehsichere Befestigung geachtet werden.

Sichern der RollerDrive im Seitenprofil

Auf der Befestigungsachse befindet sich nahe des Rollenbodens eine Mutter. Diese Innenmutter ist vormontiert und in
der richtigen Position gesichert.
Innenmutter nicht verdrehen.
Innenmutter mittels abgeflachtem Konterschlüssel SW 17 mm (Zubehör) gegen Verdrehen sichern. Bei der
¾
EC310 IP66 einen Konterschlüssel SW 36 mm verwenden.
Die im Lieferumfang enthaltene Mutter über die RollerDrive Leitung streifen und auf die Befestigungsachse
¾
schrauben.
Die Mutter mittels Drehmomentschlüssel mit einem Anzugsmoment von 70 Nm anziehen.
¾
Beim Einbau von RollerDrive mit konischen Elementen ist die Befestigungsachse in einem Winkel von 1,8°
bzw. 2,2° zum Seitenprofil positioniert. Zur Vermeidung von Biegekräften auf die Befestigungsachse ist ein
entsprechender Winkelausgleich bei der Befestigung vorzusehen. Dieser ist nicht im Lieferumfang enthalten.
28 von 42
Version 3.3 (04/2020) Online
Original-Betriebsanleitung
