Montage und Installation
5.2

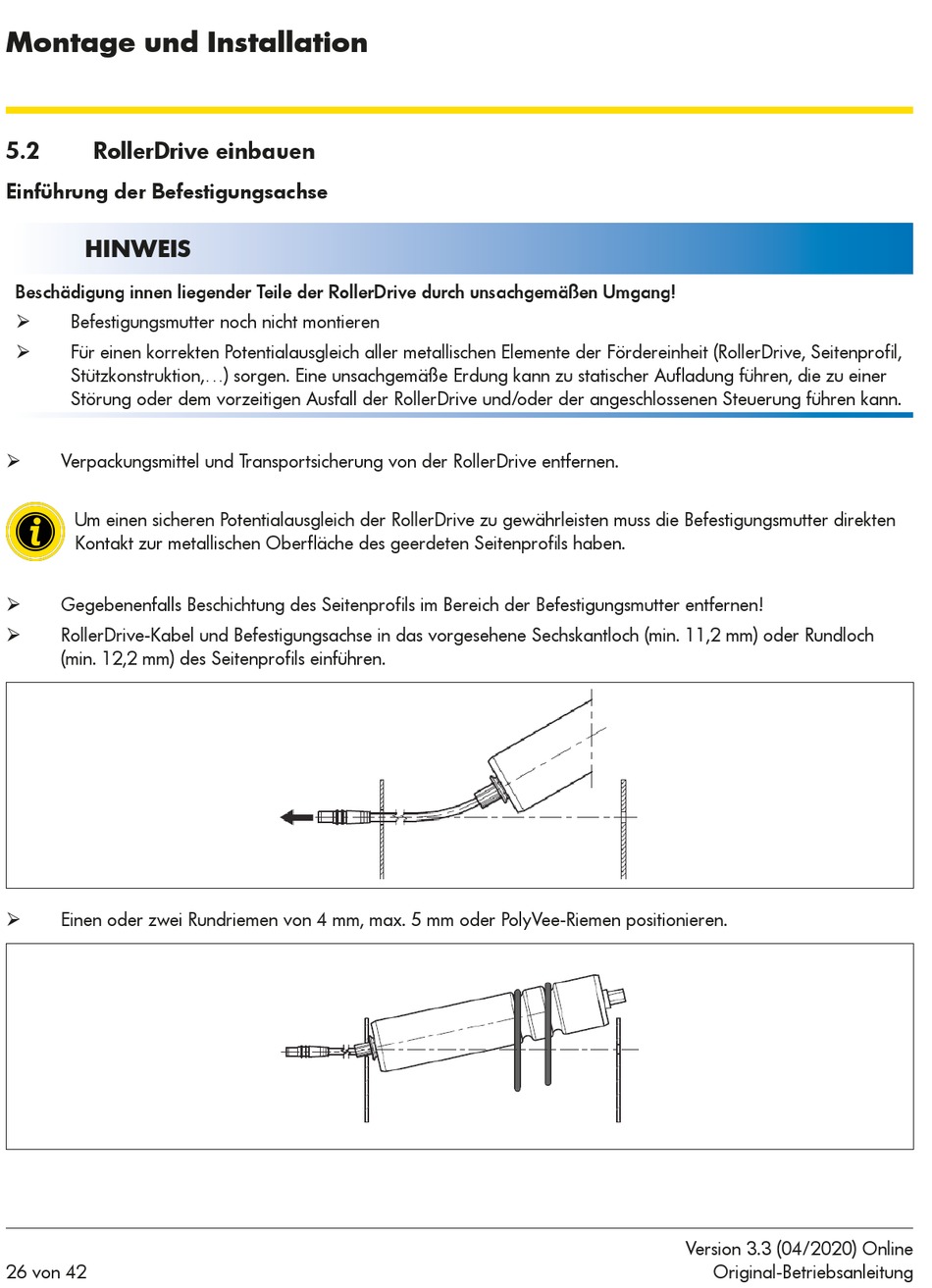

RollerDrive einbauen
Einführung der Befestigungsachse
HINWEIS
Beschädigung innen liegender Teile der RollerDrive durch unsachgemäßen Umgang!
Befestigungsmutter noch nicht montieren
¾
Für einen korrekten Potentialausgleich aller metallischen Elemente der Fördereinheit (RollerDrive, Seitenprofil,
¾
Stützkonstruktion,...) sorgen. Eine unsachgemäße Erdung kann zu statischer Aufladung führen, die zu einer
Störung oder dem vorzeitigen Ausfall der RollerDrive und/oder der angeschlossenen Steuerung führen kann.
Verpackungsmittel und Transportsicherung von der RollerDrive entfernen.
¾
Um einen sicheren Potentialausgleich der RollerDrive zu gewährleisten muss die Befestigungsmutter direkten
Kontakt zur metallischen Oberfläche des geerdeten Seitenprofils haben.
Gegebenenfalls Beschichtung des Seitenprofils im Bereich der Befestigungsmutter entfernen!
¾
RollerDrive-Kabel und Befestigungsachse in das vorgesehene Sechskantloch (min. 11,2 mm) oder Rundloch
¾
(min. 12,2 mm) des Seitenprofils einführen.
Einen oder zwei Rundriemen von 4 mm, max. 5 mm oder PolyVee-Riemen positionieren.
¾
26 von 42
Version 3.3 (04/2020) Online
Original-Betriebsanleitung
