NL-6022MP ublox NEO-6P MD6/seriell Marine Empfänger zur Montage
Bedienungsanleitung (62448)

Werbung

loading

Verwandte Anleitungen für Navilock NL-6022MP

Inhaltszusammenfassung für Navilock NL-6022MP

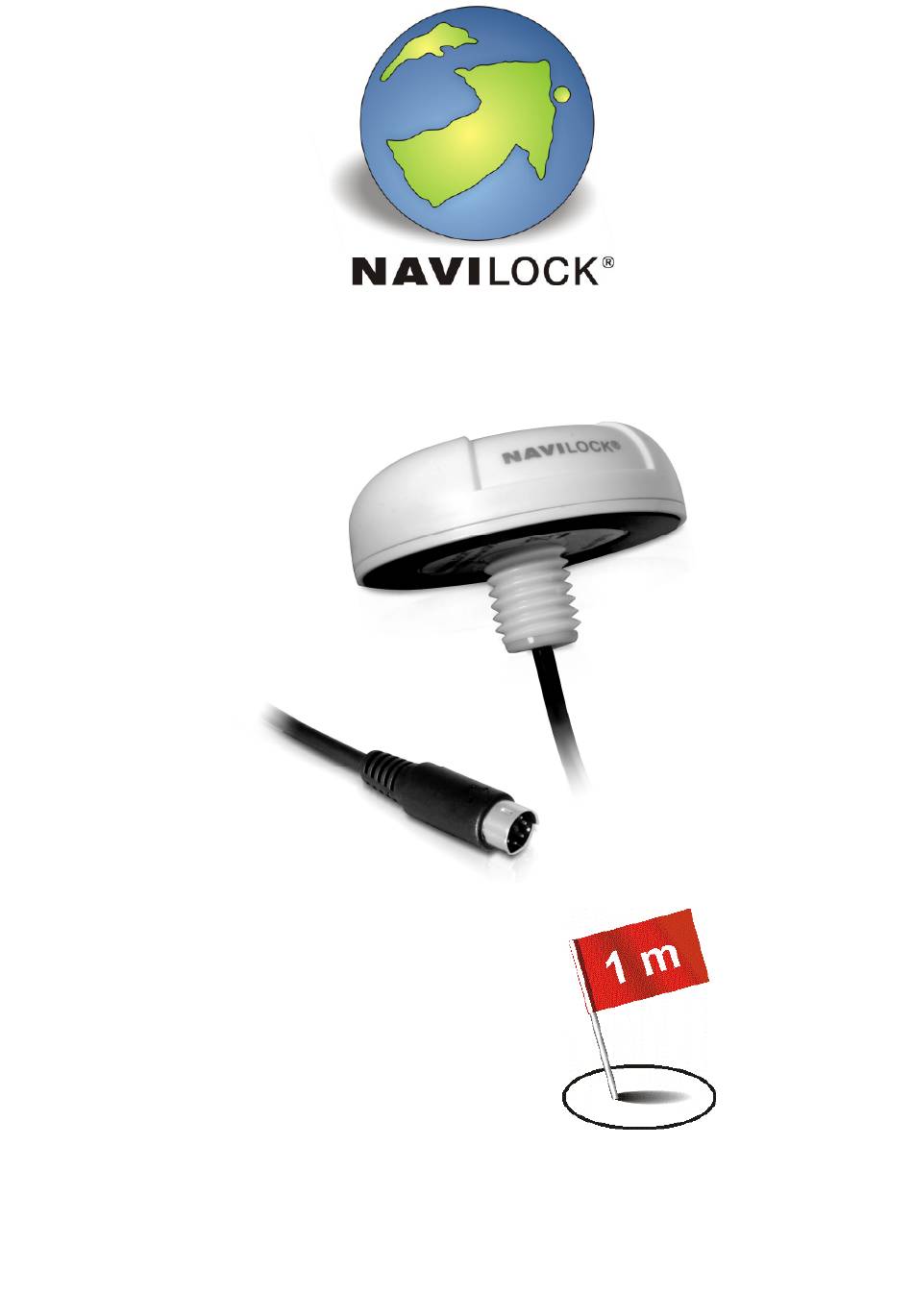

  • Seite 1 NL-6022MP ublox NEO-6P MD6/seriell Marine Empfänger zur Montage Bedienungsanleitung (62448)
  • Seite 2 1. Einleitung Der NL-6022MP ist ein MD6/serieller GPS Empfänger mit interner Antenne und ublox NEO-6P Modul. Dieses Modul ermöglicht durch eine Kombination der PPP (Precision Point Positioning) und SBAS Technologien eine Positionierungsgenauigkeit von unter einem Meter. Die MD6/serielle Schnittstelle ermöglicht die Verbindung mit einem Notebook, UMPC, Tablet- oder Car PC.
  • Seite 3 Umgebung bringen, lassen Sie das Gerät erst die Umgebungstemperatur annehmen, bevor Sie es einschalten. 2. Inbetriebnahme 2.1. Sie können den NL-6022MP entweder über ein Adapterkabel MD6 auf DB9 an die serielle Schnittstelle oder über ein Adapterkabel MD6 auf USB an die USB Schnittstelle Ihres PC anschließen.
  • Seite 4 Bild, geben Aufschluss über die Empfangsgüte an Ihrem Standort. Sollten hier keine Balken sichtbar sein, wechseln Sie den Standort. In einem geschlossenen Gebäude kann der NL-6022MP nichts empfangen. Sehen Sie blaue Balken, befindet sich der Empfänger noch in der Akquise und verifiziert gerade die empfangenen Daten.
  • Seite 5 6. EGNOS Konfiguration mit u-Center 7.xx Im NL-6022MP ist standardmäßig der Empfang von EGNOS eingeschaltet. Im Konfigurations- modus können Sie diese Einstellungen kontrollieren. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter http://www.u-blox.com. 7. AssistNow Konfiguration mit u-Center 7.xx Der NL-6022MP unterstützt AssistNow.
  • Seite 6 „Wasserschaden“ an unseren Support ein. Der Support wird den Empfänger zerlegen, trocknen und auf seine Funktion prüfen. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen, ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die...

  • Seite 7: Technische Daten

    9. Technische Daten Chipsatzhersteller/Typ ublox NEO-6P GPS Kanäle: 50 Kanäle Empfindlichkeit: -160dBm GPS Frequenz: L1, 1.575,42 MHz GPS C/A Code: 1,023 MHz Ziel-Genauigkeiten Position Horizontal: SBAS + PPP < 1 m (2D, R50) SBAS + PPP < 2 m (3D, R50) Demonstrated under following conditions: 24 hours, stationary, first 600 seconds of data discarded.
  • Seite 8 Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Geneh- migung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
  • Seite 9 Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. Dieses WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen...
