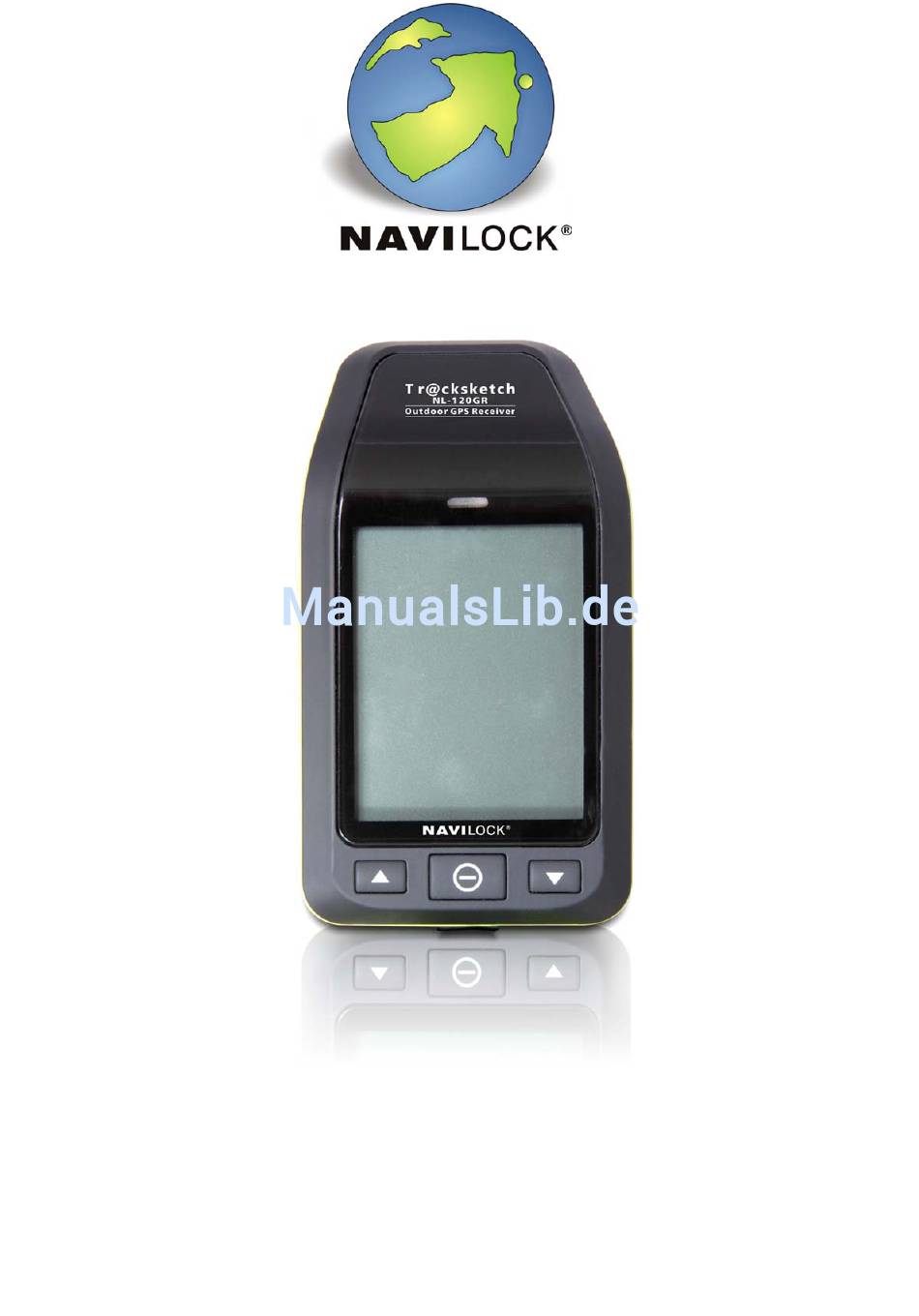

- Seite 1 NL-120GR Bedienungsanleitung (60099-a)

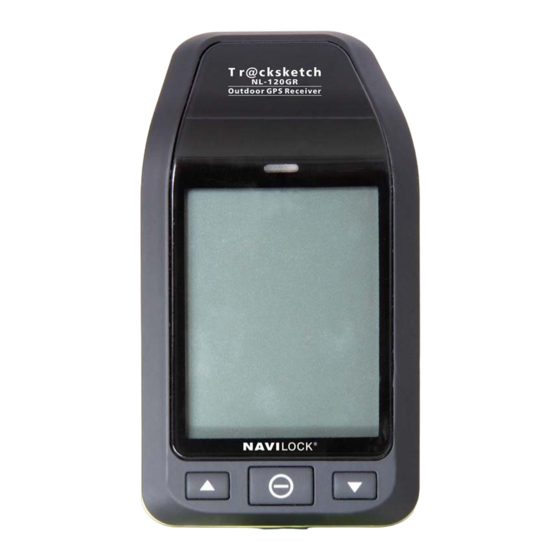

- Seite 2 1. Einleitung Der NL-120GR ist ein Outdoor GPS Empfänger mit Bluetooth Funktion, interner Antenne und u- ® ® blox ANTARIS 4 SuperSense 16 Kanal GPS Chipsatz. Die Bluetooth Schnittstelle ermöglicht die Verbindung mit einem PDA, SmartPhone, Handy oder Notebook und damit die Nutzung als externen GPS Empfänger.
- Seite 3 Wichtige Gesundheits- und Sicherheitsinformationen Wenn Sie dieses Produkt verwenden, sollten Sie die folgenden Sicherheitsvorkehrungen treffen, um mögliche Schäden und rechtliche Folgen zu vermeiden. Befolgen Sie gewissenhaft alle Sicherheits- und Bedienungsanweisungen und bewahren Sie sie sorgfältig auf. Beachten Sie alle Warnhinweise in der Bedienungsanleitung und auf dem Produkt. Um Verletzungen, Stromschläge, Feuer und Beschädigungen am Produkt zu vermeiden, sollten Sie die folgenden Vorsichtshinweise beachten.
-
Seite 4: Led-Anzeigen
2.2. Stecken Sie das Mini USB Kabel mit dem größeren der beiden Stecker in den Steckerladeadapter. Den Steckerladeadapter stecken Sie in die Steckdose. Den Mini USB Stecker stecken Sie bitte in die Mini USB Buchse des NL-120GR, diese ist durch eine Gummikappe geschützt. - Seite 5 Befestigen Sie nun den Fahrradhalter an einer gut sichtbaren Stelle an Ihrem Lenker. Ziehen Sie die Kabelbinder fest und schneiden den überstehenden Teil ab. Schieben Sie den NL-120GR mit der unteren Seite zuerst in in den Fahrradhalter. Achten Sie darauf, dass der Halter immer korrekt fest sitzt.
-
Seite 6: Anwendungsumgebung
NL-120GR. 5. Anwendungsumgebung Der NL-120GR kann unter allen gängigen OS Systemen als Bluetooth GPS Empfänger benutzt werden. Entsprechende Treiber sind nicht notwendig. Die Anwendungssoftware TimeMaschineX ist lauffähig unter Windows XP und Vista. 6. So bewegen Sie sich im Menü... - Seite 7 7.2. Kalender Sie bewegen sich im Menü nur mit den drei Tasten. Die Kalenderfunktion dient auch zur Einstellung der Ortszeit durch Angabe der Abweichung zur UTC (Universal Time Coordinated - Atomzeit, eingeführt am 1.1.1972) Zeit. Die Einstellungen für Deutschland sind z.B.
- Seite 8 Sie ihn auf eine Tisch. Gehen Sie in das Menü „D2 und drücken Sie auf die linke oder rechte Pfeiltaste. Es erfolgt die Umschaltung auf das Kalibrierungsmenü. Drehen Sie nun den NL-120GR langsam auf dem Tisch im Kreis. Sollten Sie zu schnell gedreht haben, erfolgt eine Fehlermeldung. Wiederholen Sie den Vorgang bitte und Drehen Sie den NL-120GR langsamer.
-
Seite 9: Umgebungsinformationen
Der Menüpunkt „G“ ist das Navigationsmenü. Verwechseln Sie die Art der Navigation nicht mit der eines PNA/PND mit Kartensoftware. Der NL-120GR gibt Ihnen die Luftlinienrichtung an, die zum Erreichen eines Zieles notwendig ist. Im Menüpunkt G0 wird Ihnen die Entfernung und Richtung zum Zielort, sowie die verbleibende Zeit zum Erreichen des Zielortes (EET ), errechnet an Hand der aktuellen Durchschnittsgeschwindigkeit. -
Seite 10: Mein Training
8.0. Trip Informationen Ein Trip ist die aufgezeichnete Strecke (Log). Die Aufzeichnung beginnt der NL-120GR sofort nachdem ein Satfix vorhanden ist. Sie können die Aufzeichnung im Setup Menü ausschalten. Im Menü „I0“ sehen Sie Speicherauslastung und wieviele Tracks bzw. Push Log hinterlegt sind. - Seite 11 Funktionen und damit Seiten, die Sich nicht benötigen, können Sie im „J9“ Menü abschalten, indem Sie den Haken entfernen. Die Menüstruktur wird um diesen Punkt dann gekürzt. 9. Funktionsmenü Wenn Sie die mittlere Taste des NL-120GR drücken und halten, gelangen Sie in das Funktionsmenü. Hier kann der NL-120GR AN bzw. AUS geschaltet, bzw. verschiedene Gerätefunktionen aktivert bzw. deaktiviert werden.
-
Seite 12: Systemeinstellungen
Wenn Sie die mittlere Funktionstaste des NL-120GR drücken und halten, können Sie mit der Setupfunktion A0 den NL-120GR abschalten. Hierzu werden Sie vom Menü gefragt „Aus?“, bestätigen Sie das mit der mittleren Taste (dem Haken), dann wird der NL- 120GR ausgeschaltet. Bei den restlichen Setupfunktionen verhält es sich genauso. Sie werden vom Menü gefragt und im Grunde antworten Sie nur mit einem entsprechenden Tastendruck. -
Seite 13: Bluetooth Kopplung Mit Einem Notebook
13.4. Ihr NL-120GR findet kein FIX oder benötigt hierzu zu lange. Der GPS Empfang ist ein Empfang der eine freie Sicht zum Himmel voraussetzt. Heutige hochempfindliche Chipsätze ermöglichen jedoch einen Empfang ohne ausreichende Sicht zum Himmel. Diese ist aber nur dann möglich, wenn ausreichend gute Signale zur Verfügung stehen. Selbst bei strahlend blauem Himmel können die Signale der Satelliten durch elektromagnetische Störungen so verzerrt sein, dass Sie nicht als... - Seite 14 Fehlerbeschreibung „KVA – falsche Stromversorgung“ an. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die Ursache hierfür sind.
-
Seite 15: Technische Daten
14. Technische Daten Generelle Spezifikation • u-blox ANTARIS®4 SuperSense® GPS Chipsatz • Empfindlichkeit: -158 dBm • Unterstützt das NMEA 0183 Protokoll GGA, GLL, GSA, GSV, RMC, VTG • Interne Keramik Patchantenne • 15 Stunden Laufzeit mit einer Akkuladung • Kommunikation über USB Host •... - Seite 16 übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Genehmigung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
