Inhaltszusammenfassung für Navilock NL-6002U

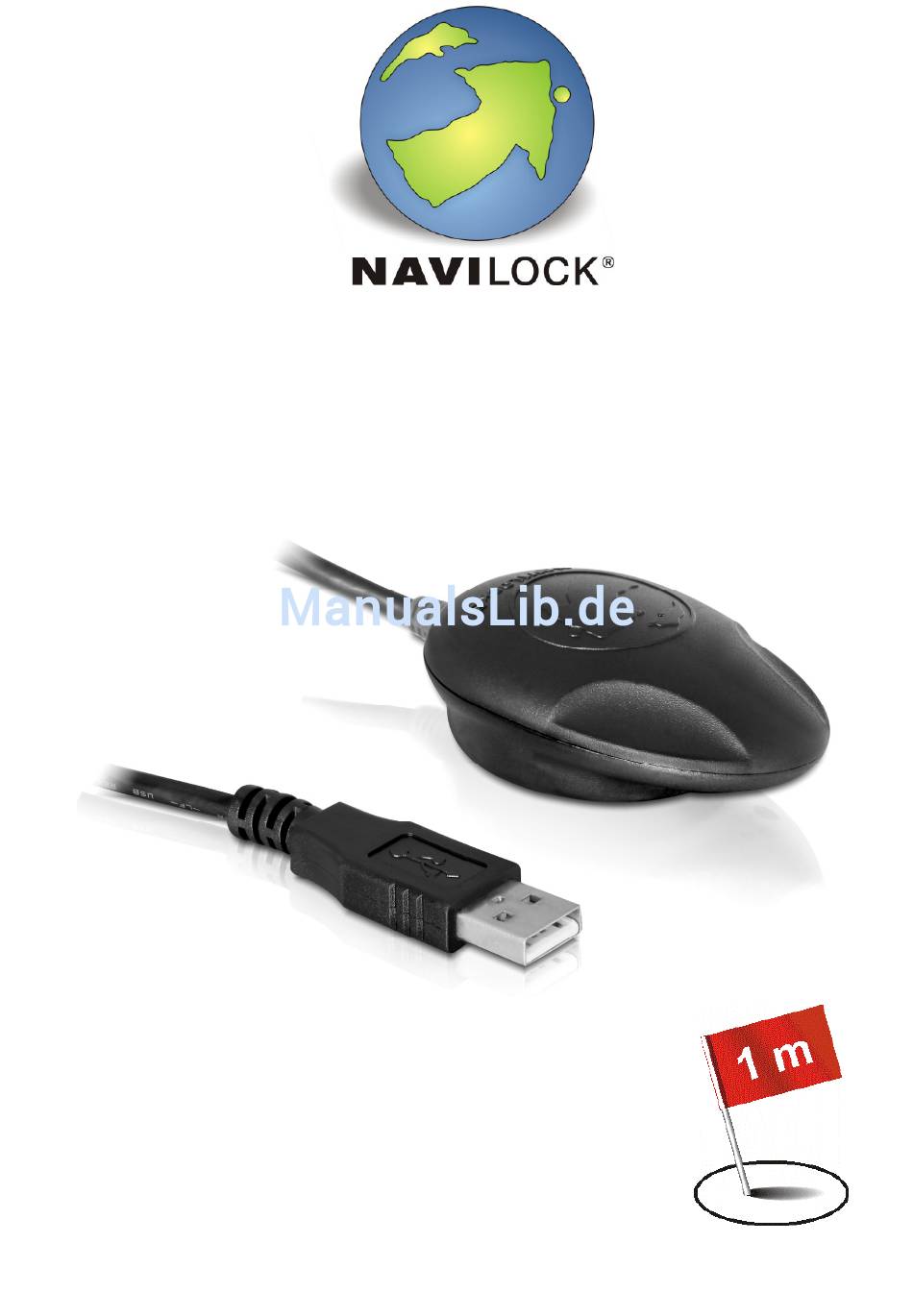

- Seite 1 NL-6002U u-blox NEO-6P USB Empfänger Bedienungsanleitung (62456)

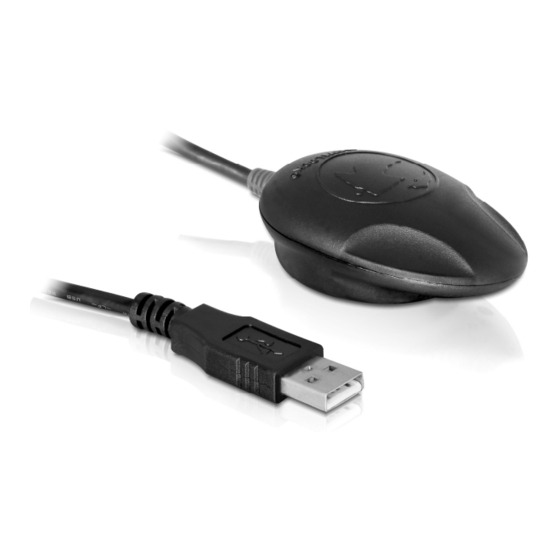

- Seite 2 1. Einleitung Der NL-6002U ist ein USB GPS Empfänger mit interner Antenne und u-blox NEO-6P Modul. Dieses Modul ermöglicht durch eine Kombination der PPP (Precision Point Positioning) und SBAS Technologien eine Positionierungsgenauigkeit von unter einem Meter. Die USB Schnittstelle ermöglicht die Verbindung mit einem Notebook, UMPC, Tablett- oder Car PC. Dank seiner extrem kompakten Bauweise und seiner hohen Positionierungsgenauigkeit ist er der ideale Begleiter im Beruf und in der Freizeit.
- Seite 3 6002U wird nun von Ihrem Windows Betriebssystem erkannt und es wird versucht ein Treiber zu installieren. Brechen Sie diesen Vorgang ab und starten Sie „u-center_7.xx_Installer.exe“ von der CD Rom oder laden Sie ihn ggf. von der Navilock Webseite herunter. Folgen Sie den Angaben der Installationsroutine. Nach erfolgter Installation starten Sie Ihren Rechner bitte neu.
- Seite 4 Bild, geben Aufschluss über die Empfangsgüte an Ihrem Standort. Sollten hier keine Balken sichtbar sein, wechseln Sie den Standort. In einem geschlossenem Gebäude kann der NL-6002U nichts empfangen. Sehen Sie blaue Balken, befindet sich der Empfänger noch in der Akquise und verifiziert gerade die empfangenen Daten.
- Seite 5 6. EGNOS Konfiguration mit u-center 7.xx Im NL-6002U ist standardmäßig der Empfang von EGNOS eingeschaltet. Im Konfigurations- modus können Sie diese Einstellungen kontrollieren. Genauere Infos hierzu entnehmen Sie bitte der aktuellen Dokumentation unter http://www.u-blox.com. 7. AssistNow Konfiguration mit u-center 7.xx Der NL-6002U unterstützt AssistNow.
- Seite 6 Support ein. Der Support wird den Empfänger zerlegen, trocknen und auf seine Funktion prüfen. Das Navilock Repair Center ist bemüht, so kulant wie möglich zu sein, daher geben Sie bitte die wirkliche Ursache für einen Defekt an. Bei der Fehleranalyse ist in der Regel festzustellen, ob ein Fremdeingriff, Wasserschaden, Sturzschaden, Überspannung oder falsche Handhabung die...
-
Seite 7: Technische Daten
9. Technische Daten Chipsatzhersteller/Typ u-blox NEO-6P GPS Kanäle 50 Kanäle Empfindlichkeit -160 dBm Frequenz L1, 1575.42 MHz C/A Code 1.023 MHz Ziel-Genauigkeiten: Position Horizontal SBAS + PPP < 1 m (2D, R50) SBAS + PPP < 2 m (3D, R50) Demonstrated under following conditions: 24 hours, stationary, first 600 seconds of data discarded. - Seite 8 Zwecke vervielfältigt oder übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht. Das Markenlabel Navilock ist ein eingetragenes Warenzeichen und darf ohne schriftliche Geneh- migung des Rechteinhabers nicht genutzt werden. Es darf in keinem Fall verändert oder durch Zusätze ergänzt werden.
- Seite 9 Konformitätserklärung Die CE Konformitätserklärung ist unter http://www.navilock.de/support/ im Bereich der Konformitätserklärungen zu finden. Dieses WEEE-Hinweis Die WEEE (Waste Electrical and Electronic Equipment)-Direktive, die als Europäisches Gesetz am 13. Februar 2003 in Kraft trat, führte zu einer umfassenden Änderung bei der Entsorgung ausgedienter Elektrogeräte. Der vornehmliche Zweck dieser Direktive ist die Vermeidung von Elektroschrott (WEEE) bei gleichzeitiger Förderung der Wiederverwendung, des Recyclings und anderer Formen...
