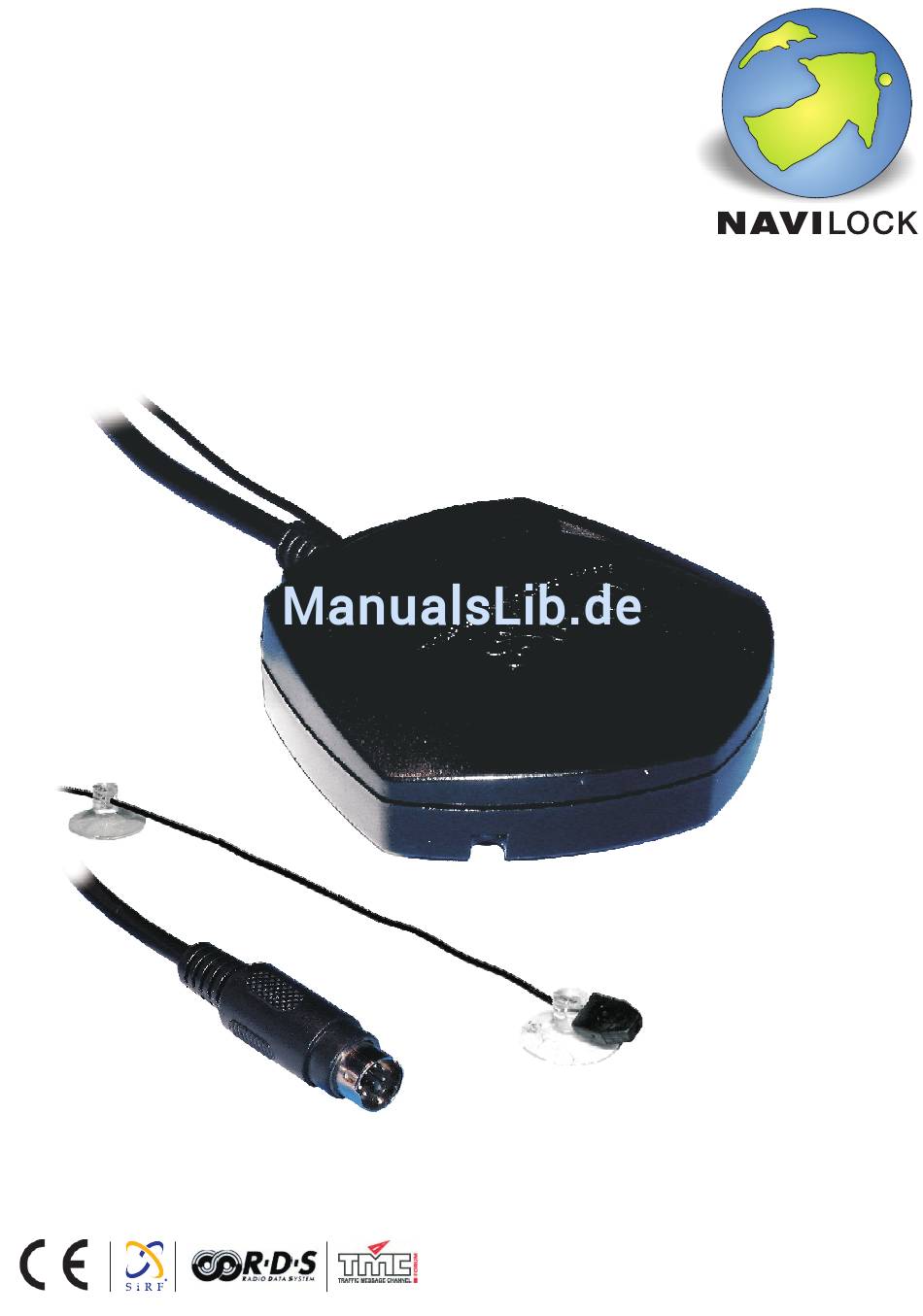

- Seite 1 Gebrauchsanweisung NL-309RDS/TMC GPS Empfänger Produkt-Nr.: 61319 Beschreibungs-Nr.: Rev. 2.1 www.navilock.de...
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Verpackungsinhalt 2. Achtung unbedingt lesen ! 3. Einführung 4. Bedienelemente 5. Sicherheitshinweise 6. Inbetriebnahme 7. Bedienung 8. Wartung und Entsorgung 9. Behebung von Störungen 10. Technische Daten 11. Wie funktioniert GPS 12. Glossar 13. Service und Support 14. Copyright Bitte lesen und verstehen Sie die Bedienhinweise vor der ersten Inbetriebnahme. -
Seite 4: Verpackungsinhalt
2. Verpackungsinhalt Vergewissern Sie sich vor der ersten Inbetriebnahme, dass alle Zubehörteile in der Verpackung vorhanden sind. 1) NL-309RDS/TMC GPS Empfänger 2) Gedruckte Kurzanleitung 3) CD-ROM mit einer ausführlichen Bedienungsanleitung, Treiber, und Zusatzprogramme... -
Seite 5: Achtung Unbedingt Lesen
Mühe gegeben, diese Bedienungsanleitung so einfach und übersichtlich wie möglich zu gestalten. Es wird keine Haftung für wirtschaftliche Schäden übernommen, die sich aus Fehlern oder Defekten, bzw. der Handhabung des NL-309RDS/TMC GPS Empfängers ergeben. Dieses Dokument enthält Informationen, die urheberrechtlich geschützt sind. Alle Rechte vorbehalten. -
Seite 6: Einführung
3. Einführung Der NL-309RDS/TMC GPS Empfänger eignet sich zur mobilen Navigation im Automobil und unter bestimmten Voraussetzungen auch auf Booten. Auf Booten muß sichergestellt werden, dass der Empfänger nicht direkt der Seeluft oder dem Seewasser ausgesetzt wird. Er muß in einem seeluft- und seewasserdichten Gehäuse verpackt werden. - Seite 7 Radio hören und RDS/TMC ist im Grunde nichts anderes als Verkehrsfunk, nur in einer digitalen Form die als Textmeldung in das Protokoll integriert wird, die von einem GPS Empfänger (NL-309RDS/TMC) an die Navigationssoftware übermittelt wird. D.h. alles was Sie an Stauinformationen o.ä. hören können, ist auch in einer solchen RDS/TMC Meldung...
- Seite 8 3. Einführung Verfügung. Da ein RDS/TMC Empfänger so auch der NL-309RDS/TMC mit einem Radioempfänger ausgestattet ist, der auf ein speziellen Pilotton reagiert, ist der Empfang natürlich den physiklischen Bedingungen der elektromagntischen Radiowellen- ausbreitung unterworfen. Im Klartext, in mitten hoher Berge ist der Radioempfang leider schlecht und somit wird hier auch RDS/TMC schlechter empfangen.
- Seite 9 3. Einführung Die RDS/TMC Versorgung ist weit ausgebaut worden und ständig wird an einer Erweiterung des Systems gearbeitet.
- Seite 10 3. Einführung RDS/TMC wird von einigen PDA Softwareherstellern unterstützt. Sie haben, außer die richtige Einstellung zu wählen, mit der Funktion RDS/TMC eigentlich nichts zutun. Sobald eine Meldung eingeht, die auf Ihrer geplanten Route liegt, rechnet die Software eine Alternative aus und wird diese als neue Route auf Grund aktueller Verkehrsmeldungen verwenden.
-
Seite 11: Bedienelemente
4. Bedienelemente Der NL-309RDS/TMC GPS Empfänger besitzt einige Anschlussmöglichkeiten sowie Anzeigen, die hier kurz b e n a n n t w e r d e n u n d i n d e n f o l g e n d e n Bedienhinweisen wieder zufinden sind. -
Seite 12: Sicherheitshinweise
5. Sicherheitshinweise M o b i l e G P S E m p f ä n g e r d i e n e n a l s Navigationshilfsmittel in Verbindung mit einer Navigationssoftware, mit oder ohne Sprachausgabe. Lassen Sie sich durch die Anweisungen einer Navigationssoftware nicht ablenken und gefährden Sie keine anderen Verkehrsteilnehmer im Straßenverkehr. -
Seite 13: Inbetriebnahme
über welche Schnittstelle Ihr Notebook verfügt. Sie benötigen zusätzlich zur seriellen bzw. USB Schnittstelle, noch einen PS2 Anschluss zur Stromversorgung des Empfängers. 1. 6 polige Buchse für den NL-309RDS/TMC 2. PS2 Stromversorgunganschluss 3. RS232 (Seriell) Anschkuss 4. USB Anschluss... - Seite 14 Schnittstellen vorhanden. Für nahezu jeden gängigen PDA sind Anschlußkabel verfügbar. Fragen Sie Ihren Navilock Fachhändler nach dem passenden Kabel zu Ihrem PDA. 1. 6 polige Buchse für den NL-309RDS/TMC 2. KFZ Stromversorgunganschluss 3. PDA Anschluss (variiert je nach PDA) Diese Anschlußadapter sind optional erhältlich.
- Seite 15 6. Inbetriebnahme Verbinden Sie als erstes den 6 poligen Stecker des NL- 309RDS/TMC mit der 6 poligen Buchse des PDA bzw. Notebook Anschlusskabels. Als nächstes verbinden Sie das Anschlusskabel mit der Stromversorgung. Je nach Typ des Kabel entweder mit dem PS2 oder KFZ Stromanschluss.
- Seite 16 6. Inbetriebnahme Verbinden Sie jetzt den PDA Anschlussstecker mit dem PDA. Vergewissern Sie sich, dass kein anderes Programm auf die Schnittstelle zugreift, die Ihr PDA für den kabelgebundenen Anschluss zur Verfügung stellt. Bei der Nutzung eines T-Mobil MDA2 oder O2 XDA2 muß...
- Seite 17 6. Inbetriebnahme Der NL-309RDS/TMC ist für die Nutzung mit einer TMC fähigen Software konzipiert, kann aber auch an Softwarelösungen betrieben werden, die dieses nicht unterstützen. Eine TMC fähige Software ist z.B. der Navigon Mobile Navigator 4 für den Pocket PC. Eine TMC fähige Software nutzt das VTG Protokoll.
- Seite 18 Bei Verwendung auf einem Notebook muß die entpackte Datei ebenfalls vor jedem Start ausgeführt werden. Der NL-309RDS/TMC verliert die GPS only Funktion wenn er Stromlos gemacht wird. D.h. wenn z.B. die Zündung ausgeschaltet wird oder der USB Stecker kurzfristig aus dem Notebook gezogen wird, muß das jeweilige Tool ggf.
-
Seite 19: Bedienung
7. Bedienung Der NL-309RDS/TMC besitzt keine Bedienelemente die eine Funktion ausführen können. Er ist ausschließlich über die angebotenen Navigationslösungen der verschiedenen Hersteller nutzbar. Eine Nutzung ohne Notebook bzw. PDA und ohne eine Navigationssoftware, bringt keine Funktion hervor, die Ihnen in irgendeiner Art weiterhelfen kann. -
Seite 20: Wartung Und Entsorgung
Zeit zu Zeit in Betrieb genommen wird, da sonst der eingebaute Akku Schaden nehmen könnte. Im NL-309RDS/TMC ist eine Platine mit elektronischen Bauteilen enthalten, daher darf der Empfänger nicht im normalen Hausmüll entsorgt werden. Auch ist eine Entsorung durch Verbrennen nicht statthaft. -
Seite 21: Behebung Von Störungen
9. Behebung von Störungen Empfangsprobleme: Vergewissern Sie sich, dass der Empfänger korrekt mit Strom versorgt wird. Die grüne LED muß dauerhaft leuchten. Die grüne LED leuchtet nicht dauerhaft sondern blinkt. Hier liegt ein Problem mit dem Empfang vor. Sorgen Sie dafür das der Empfänger ausreichend Himmelssicht hat. - Seite 22 Unterstützung muß der Empfänger ggf. in den GPS only Modus (siehe 6. Inbetriebnahme) versetzt werden. Beachten Sie die Position des NL-309RDS/TMC Empfängers in Ihrem Kraftfahrzeug. Der Empfänger muß freie Sicht zum Himmel haben. Probieren Sie ggf. verschiedene Positionen auf Ihrem Amaturenbrett oder auf der Hutablage.
- Seite 23 9. Behebung von Störungen R e g e n u n d S c h n e e b e w i r k e n l e i d e r e i n e Verschlechterung des Empfangs. Wälder die sehr dicht sind können sich ebenfalls negativ auf die Empfangseigenschaften auswirken.
-
Seite 24: Technische Daten
- Maße (LxBxH) (65,0 x 65,0 x 18,0) mm - Stromversorgung 5.0 ±5%V DC - Stromverbrauch 0.6W at 5.0 VDC w/ - Universeller 6 poliger Anschluss (Navilock Belegung) - Backup Akku 3V lithium Ion - Baud Rate 38,400 bps - Input Messages GNS 2.0 - Protokolle NMEA-0183 v2.0 GGA, GSA,... -
Seite 25: Wie Funktioniert Gps
11. Wie funktioniert GPS GPS, das Global Positioning System, ermöglicht es jedem - und zwar kostenlos -, seine Position in Bezug auf Breiten- und Längengrad und sogar Höhe präzise zu ermitteln. 24 Satelliten - 21 aktive und drei als Ersatz - umkreisen die Erde in einer Höhe von rund 20.000 Kilometern. - Seite 26 11. Wie funktioniert GPS Wie auf der Autobahn gilt auch hier die Formel: Entfernung ist gleich Geschwindigkeit mal Reisezeit. Das Tempo von Radiowellen ist bekannt, sie reisen mit Lichtgeschwindigkeit. Auf dieser Basis kann der GPS- Empfänger die Entfernung zu einem Satelliten ermitteln, indem er die Zeit misst, die ein Signal vom Satelliten zu ihm benötigt.
- Seite 27 11. Wie funktioniert GPS Das gleiche Spiel auch mit Satellit B (z. B. 23.000 Kilometer entfernt): Dessen Sphäre und die von Satellit A überschneiden sich an einem »gemeinsamen Kreis«, auf dem wir uns irgendwo aufhalten. Kommt nun noch Satellit C dazu, überschneiden sich die drei Sphären an exakt zwei Punkten.
-
Seite 28: Glossar
12. Glossar Block I, II, IIR, IIF Satellites - Block I, II, IIR, IIF Satelliten x xxxxxxxxxxxxxxxxxxxxxxxxxxxxxx Es gibt folgende Typen von GPS Satelliten: Die Satelliten des Block I waren Prototypen, die ab 1978 gestartet wurden. Satelliten vom Block II Typ wurden genutzt, um die 24 Positionen des NAVSTAR Systems zu besetzen. - Seite 29 12. Glossar Carrier Frequency - Trägerfrequenz Die Ausgangsfrequenz des Radiosenders bevor sie moduliert wird. Die GPS L1 Trägerfrequenz ist beispielsweise 1575.42 Mhz. Carrier Phase - Trägerphase GPS Messungen die auf dem L1 oder L2 Trägersignal basieren. Cartesian/Geocentric Coordinates K a r t e s i s c h e G e o z e n t r i s c h e K o o r d i n a t e n Ein Koordinatensysystem zur Positionsbestimmung das seinen Ursprung im Erdmittelpunkt hat und die x- und y- Achse in der Äquatorebene.
- Seite 30 12. Glossar Datum (WGS-84) Ein Datum ist eine horizontales oder vertikales Referenzsystem für Landvermessungen. Das horizontale Datum verwendet meist Ellipsoide, das State Plane Koordinaten System oder das Universale Transversale Merkator Gitternetz (UTM). Vertikale Datums beziehen sich meist auf den Geoid. Der technische Forstschritt führt zu immer genaueren Positionsangaben für die selben geographischen Punkte.
- Seite 31 12. Glossar Earth-Centered Earth-Fixed ECEF - Erd-zentral Erd-bezogen Ein kartesisches Koordinatensystem, bei dem die X- Richtung den Schnittpunkt zwischen dem Nullmeridian (Greenwich) und dem Äquator darstellt. Die Vektoren rotieren mit der Erddrehung, die Z-Richtung entspricht der Erdachse. EGNOS (European Geostationary Navigation Overlay Service) Läßt sich etwa mit "Europäischer Zusatz- Navigationsdienst"...
- Seite 32 12. Glossar GALILEO Europäisches Satellitennavigationssystem. Momentan in Planung und soll bis 2008 betriebsbereit sein. Das System soll kompatibel zum GPS-System werden. Geocaching Ein Zielpunkt wird an Hand von Längen- und Breitengradangaben gesucht. Man nennt es auch die mordene Schatzsuche. Der Schatz ist oft eine vergrabene Kiste.
- Seite 33 12. Glossar Geoid Äquipotentialfläche der Schwerkraft. Gibt die mittlere Meereshöhe an. Man kann sich diese Fläche auch über die Kontinente hinausgehend vorstellen. Diese Fläche ist überall senkrecht zur Gravitationskraft. Global Positioning System - GPS Globales Positionierungs System Ein vom DOD (Department of Defense, amerikanisches Verteidigungsminsiterium) ersonnenes, realisiertes und betriebenes System, das aus 24 Satelliten besteht, welche die Erde in einer nominellen Höhe von 17700...
- Seite 34 12. Glossar L-Band Der Frequenzbereich der Radiowellen zwischen 390 MHz und 1550 MHz. Die GPS-Trägerfrequenzen (1227.6 MHz und 1575.42 MHz) liegen im L-Band. L1 Signal Das erste L-Band Signal, welches von jedem GPS- Satellit ausgesendet wird. Das L1-Signal enthält den C/A und den P-Code und die Navigationsdaten.
- Seite 35 12. Glossar Bei PDA handelt es sich um die Abkürzung der englischen Bezeichnung: Personal Digital Assistant. Es sind mobile Mini-Computer, die zur mobilen Datenverarbeitung konzipiert sind. Sie verfügen über einen ca. 6x8cm großen Farbdisplay. Dieser ist touch sensitive(Berührungsempfindlich) und kann mit einem Stift zur Dateneingabe verwendet werden.
- Seite 36 12. Glossar Selective Availability - SA Selektive Verfügbarkeit Ein DOD (Department of Defense; Amerikanisches Verteidigungsministerium) Programm, das dazu verwendet wurde, die Genauigkeit der Pseudorange Messungen zu verringern, indem beim für nichtmilitärische Empfänger verfügbaren Signal die Zeit- und Zeit und Bahndaten verändert wurden. Die Verwendung von SA wurde am 1.
- Seite 37 12. Glossar WAAS (Wide Area Augmentation System) E u r o p ä i s c h e r Z u s a t z n a v i g a t i o n s d i e n s t WAAS ist ein System, in dem mehrere Bodenstationen, die Referenzstationen und mehrere geostationäre Satelliten präzise DGPS-Korrekturen den dafür...
- Seite 38 12. Glossar World Geodetic System Weltweites geodätische System Ein einheitlicher Satz von Parametern, der die Größe und Form der Erde, die Positionen eines Netzwerks von Punkten in Bezug zum Schwerpunkt der Erde, Umrechnungsformeln der wichtigsten geodätischen Datums und das Potential der Erde beschreibt. Üblicherweise werden harmonische Koeffizienten angegeben.
-
Seite 39: Service Und Support
13. Service und Support Im Servicefall wenden Sie sich an Ihren Navilock Fachhändler oder an den Navilock Support. Diesen erreichen Sie unter: Email = support@navilock.de Telefo n = 0700Navilock oder 070062845625 Auf der www.Navilock.de Webseite ist ein UserForum verfügbar, hier helfen sich User gegenseitig. - Seite 40 Kein Teil dieses Handbuches darf ohne schriftliche Einwilligung des Verlegers vervielfältigt, kopiert oder in andere Sprachen übersetzt werden. Das Navilock Logo darf ohne schriftliche Einwilligung des Eigentümers nicht genutzt werden. Jegliche kommerzielle Nutzung, insbesondere die Verbreitung der Texte unter Erhebung eines Entgeltes für die Übertragung der Texte, für ein Medium oder für...
