Emerson Rosemount 0085 Kurzanleitung
Rohrklemmen-sensoreinheit
Vorschau ausblenden
Andere Handbücher für Rosemount 0085:
- Kurzanleitung (40 Seiten) ,
- Betriebsanleitung (20 Seiten) ,
- Kurzanleitung (19 Seiten)
Verwandte Anleitungen für Emerson Rosemount 0085
Inhaltszusammenfassung für Emerson Rosemount 0085

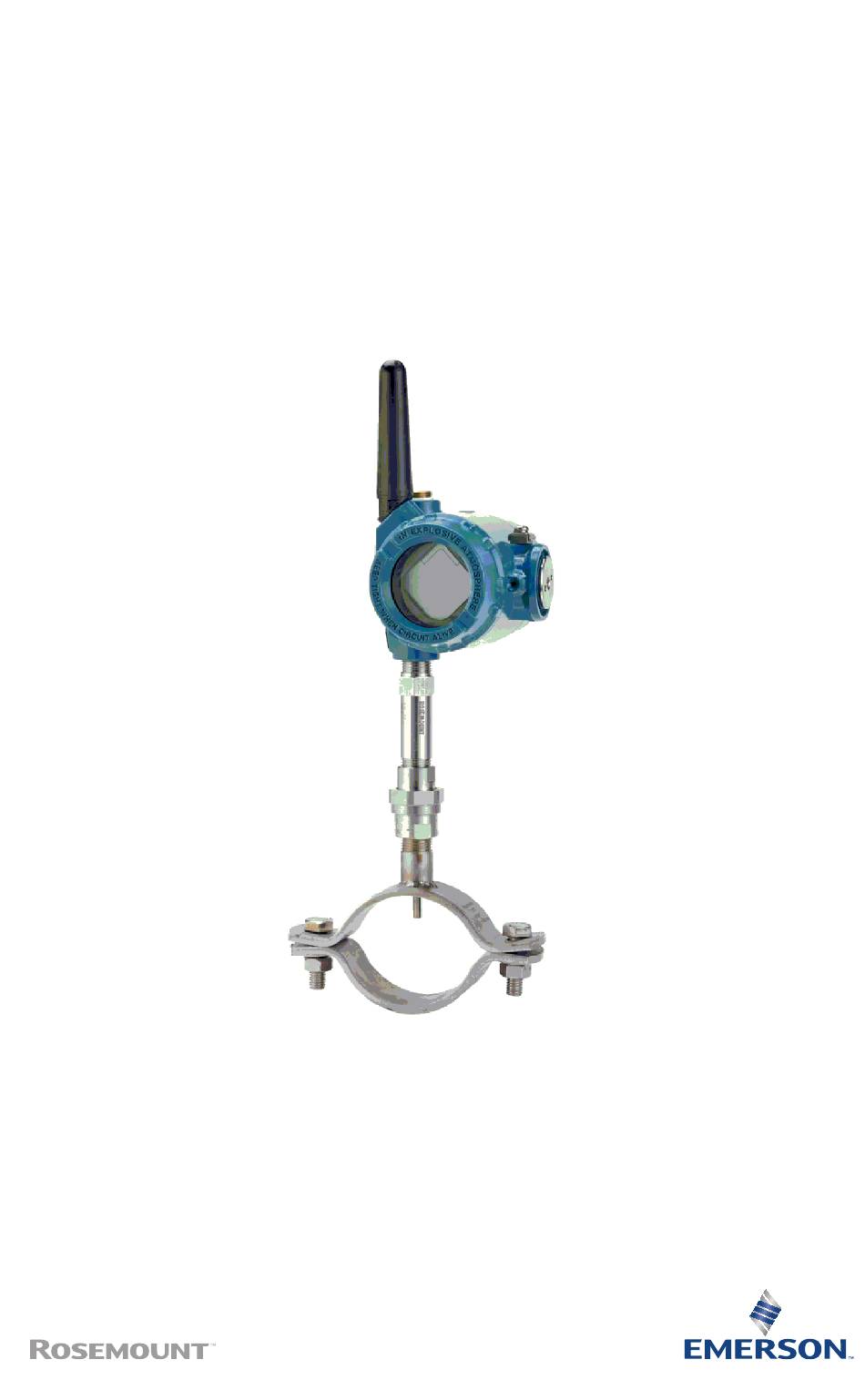

- Seite 1 Kurzanleitung 00825-0105-4952, Rev EA Februar 2020 ™ Rosemount 0085 Rohrklemmen- Sensoreinheit...
-
Seite 2: Inhaltsverzeichnis
Störungsanalyse und -beseitigung oder Einbau entsprechend der Anforderungen für Ex-Schutz, druckfeste Kapselung oder Eigensicherheit. Siehe Emerson.com/Rosemount. Wenn der Rosemount 0085 Sensor an einem Temperaturmessumformer montiert bestellt wurde, sind die Konfigurationsdaten und Ex-Zulassungen in der Kurzanleitung des entsprechenden Messumformers zu finden. -
Seite 3: Rosemount 0085 Rohrklemmen-Sensoreinheit − Explosionsdarstellung
Februar 2020 Kurzanleitung Rosemount 0085 Rohrklemmen-Sensoreinheit − Explosionsdarstellung A. Messumformer B. Sensor mit Federadapter C. Nippelverbindung der Verlängerung D. Mutter E. O-Ring F. Befestigungsteile G. Korrosionsschutz-Einlage (optional) H. Rohrklemme Kurzanleitung... -
Seite 4: Einbauort Und Ausrichtung
Rohrklemmen-Sensoreinheit − Explosionsdarstellung bzgl. der Anordnung jedes Teils. Horizontale Ausrichtung Obwohl der Rosemount 0085 Rohrklemmensensor in jeder Einbaulage für Durchflussanwendungen mit vollem Durchfluss montiert werden kann, wird empfohlen, den Rohrklemmensensor auf der oberen Rohrhälfte zu montieren. Abbildung 2-1: Horizontale Ausrichtung... -
Seite 5: Vertikale Ausrichtung
Februar 2020 Kurzanleitung Recommended Zone 360° Vertikale Ausrichtung Der Rohrklemmensensor kann in einer beliebigen Position am Umfang des Rohrs installiert werden. Kurzanleitung... -
Seite 6: Spezielle Anforderungen
Abbildung 2-2: Vertikale Ausrichtung 360° Spezielle Anforderungen In den meisten Fällen kann der Rosemount 0085 Rohrklemmensensor in einer Direktmontagekonfiguration montiert werden. Die Prozesswärme wird vom Rohrklemmensensor zum Gehäuse des Messumformers geleitet. Wenn die zu erwartende Prozesstemperatur nahe oder über den Grenzen der Spezifikationen des Messumformers liegt, ist eine abgesetzte Montage des Messumformers zu erwägen, um diesen vom Prozess zu isolieren. - Seite 7 Februar 2020 Kurzanleitung Abbildung 2-3: Rohrklemmen-Sensoreinheit in abgesetzter Montagekonfiguration Wireless-Messumformer mit externen Antennen erlauben mehrfache Antennenkonfigurationen. Zwischen dem Wireless-Messumformer und größeren Objekten oder Gebäuden ist ein Abstand von ca. 3 ft. (1 m) einzuhalten, um die ungehinderte Kommunikation mit anderen Geräten zu ermöglichen.
- Seite 8 Kurzanleitung Februar 2020 Abbildung 2-4: Ausrichtung von Wireless-Messumformern Emerson.com/Rosemount...
-
Seite 9: Rohrklemmensensor Installieren
Februar 2020 Kurzanleitung Rohrklemmensensor installieren Den Bereich zur Installation des Rohrklemmensensors gemäß den Empfehlungen in Horizontale Ausrichtung auswählen. Den Rohrklemmensensor auf dem Rohr montieren und die Schrauben festziehen. Sicherstellen, dass der Sensor durch die Bohrung der Rohrklemme passt und ein direkter Kontakt zwischen Sensorspitze und Rohr besteht. -
Seite 10: Messumformer Installieren
Kurzanleitung Februar 2020 Messumformer installieren Siehe entsprechende Betriebsanleitung des Messumformers bzgl. der Sensor/Messumformer-Installation. Abbildung 3-2: Sensoranschluss Messumformer in Betrieb nehmen Siehe entsprechende Betriebsanleitung des Messumformers bzgl. der Anweisungen zur Inbetriebnahme des Messumformers. Emerson.com/Rosemount... -
Seite 11: Optionales Zubehör Installieren
Februar 2020 Kurzanleitung Optionales Zubehör installieren Korrosionsschutz-Einlage Die Korrosionsschutz-Einlage schützt vor Spaltkorrosion zwischen der Rohrklemme und dem Rohr. Die Einlage wird zwischen Rohrklemme und Rohr installiert. Sicherstellen, dass der Sensor nach der Installation durch die Bohrung in der Schutzeinlage geführt ist. Abbildung 4-1: Rohrklemmen-Sensoreinheit mit Schutzeinlage A. -
Seite 12: Ersatzsensor
Verfahren zum Austausch des federbelasteten Sensors im Rohrklemmensensor. Der federbelastete Sensor kann unter Verwendung des Produktdatenblatts für den Rosemount 0085 Rohrklemmensensor als Ersatzteil bestellt werden. Prozedur 1. Den ursprünglichen Sensor von der Verlängerung der Rohrklemme lösen und entfernen. 2. Rohrdichtmittel oder PTFE-Band (gemäß den örtlichen Vorschriften) verwenden. -
Seite 13: Rosemount X-Well Technologie − Überlegungen
Sicherheitsanwendungen bestimmt. Sie ist im Rosemount 3144P Temperaturmessumformer und dem 648 Wireless- Temperaturmessumformer in einer werkseitig montierten Konfiguration für Direktmontage mit einem Rosemount 0085 Rohrklemmensensor erhältlich. Sie kann nicht in Konfigurationen für die abgesetzte Montage eingesetzt werden. Die Rosemount X-well Technologie funktioniert gemäß Spezifikation nur mit... - Seite 14 Wert > 0,42 m x K/W) erforderlich, um einen Wärmeverlust zu vermeiden. Auf jeder Seite des Rohrklemmensensors eine Isolierung von mindestens 6 in. Dicke anbringen. Luftspalte zwischen Isolierung und Rohr sind zu minimieren. Siehe Abbildung 5-2 bzgl. weiterer Informationen. Emerson.com/Rosemount...
- Seite 15 Februar 2020 Kurzanleitung Abbildung 5-2: Rohrklemmenisolierung Anmerkung Den Messumformerkopf NICHT isolieren. • Auch wenn der Rohrklemmensensor werkseitig so ausgeliefert wird, muss sichergestellt werden, dass das Rohrklemmen- Widerstandsthermometer mit der korrekten Verkabelungskonfiguration montiert ist. Siehe die Betriebsanleitung des entsprechenden Messumformers bzgl. der korrekten Verkabelungskonfiguration. Kurzanleitung...
-
Seite 16: Produkt-Zulassungen
Rev. 1.14 Informationen zu EU-Richtlinien Eine Kopie der EU-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neueste Version der EU-Konformitätserklärung ist auf Emerson.com/Rosemount zu finden. Standardbescheinigung Der Messumformer wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL) zugelassen von der Federal Occupational Safety and... - Seite 17 Februar 2020 Kurzanleitung Kennzeich- Ex-Schutz für Class I Groups B, C und D; DIP Class II Groups E, nungen F, G; Class III; Class I Div. 2 Groups A, B, C, D; Class I Zone 1 Group IIB+H2; Class I Zone 2 Group IIC; Installation gemäß 00068-0033 Europa E1 ATEX Druckfeste Kapselung...
- Seite 18 Außenflächen der Geräte und am Flansch der Sensorsonde in DIN- Ausführung 130 °C nicht überschreitet. 7. Nicht standardmäßige Lackierungsoptionen können ein Risiko durch elektrostatische Entladung verursachen. Installationen vermeiden, in denen sich elektrostatische Aufladungen auf Lackoberflächen bilden können. Die Lackoberflächen stets nur mit einem angefeuchteten Emerson.com/Rosemount...
- Seite 19 Februar 2020 Kurzanleitung Tuch reinigen. Bei Bestellung der Lackierung über spezielle Optionscodes zwecks weiterer Informationen den Hersteller kontaktieren. Brasilien E2 INMETRO Druckfeste Kapselung Zulassungs- UL-BR 13.0535X Normen ABNT NBR IEC 60079-0:2013; ABNT NBR IEC 60079-1:2016; ABNT NBR IEC 60079-31:2014 Kennzeich- Ex db IIC T6…T1 Gb T6…T1 (-50 °C ≤...
-
Seite 20: Prozesstemperaturgrenzen
≤ +40 °C), T5…T1 (-50 °C≤ T ≤ +60 °C Spezielle Voraussetzung zur sicheren Verwendung (X) 1. Siehe Zulassung. 6.10 Prozesstemperaturgrenzen Tabelle 6-1: Nur Sensor (kein Messumformer installiert) Prozesstemperatur (°C) Länge der Verlänge- Staub rung T130 °C Beliebige Länge der Verlänge- rung Emerson.com/Rosemount... - Seite 21 Februar 2020 Kurzanleitung Tabelle 6-2: Messumformer Prozesstemperatur (°C) Länge der Verlänge- Staub rung T130 °C Ohne Ver- längerung 3 in.-Ver- längerung 6 in.-Ver- längerung 9 in.-Ver- längerung Durch die Einhaltung der Prozesstemperaturgrenzen in Tabelle 6-3 wird sichergestellt, dass die Betriebstemperaturgrenzen des Anzeigerdeckels nicht überschritten werden.
-
Seite 22: Konformitätserklärung
Kurzanleitung Februar 2020 6.11 Konformitätserklärung Abbildung 6-1: Rosemount 0085 Rohrklemmensensor − EU- Konformitätserklärung Emerson.com/Rosemount... - Seite 23 Februar 2020 Kurzanleitung Kurzanleitung...
