Kurzanleitung
00825-0105-4952, Rev DB
Juli 2017
Rosemount
0085 Rohrklemmen-
Sensoreinheit

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Emerson Rosemount 0085

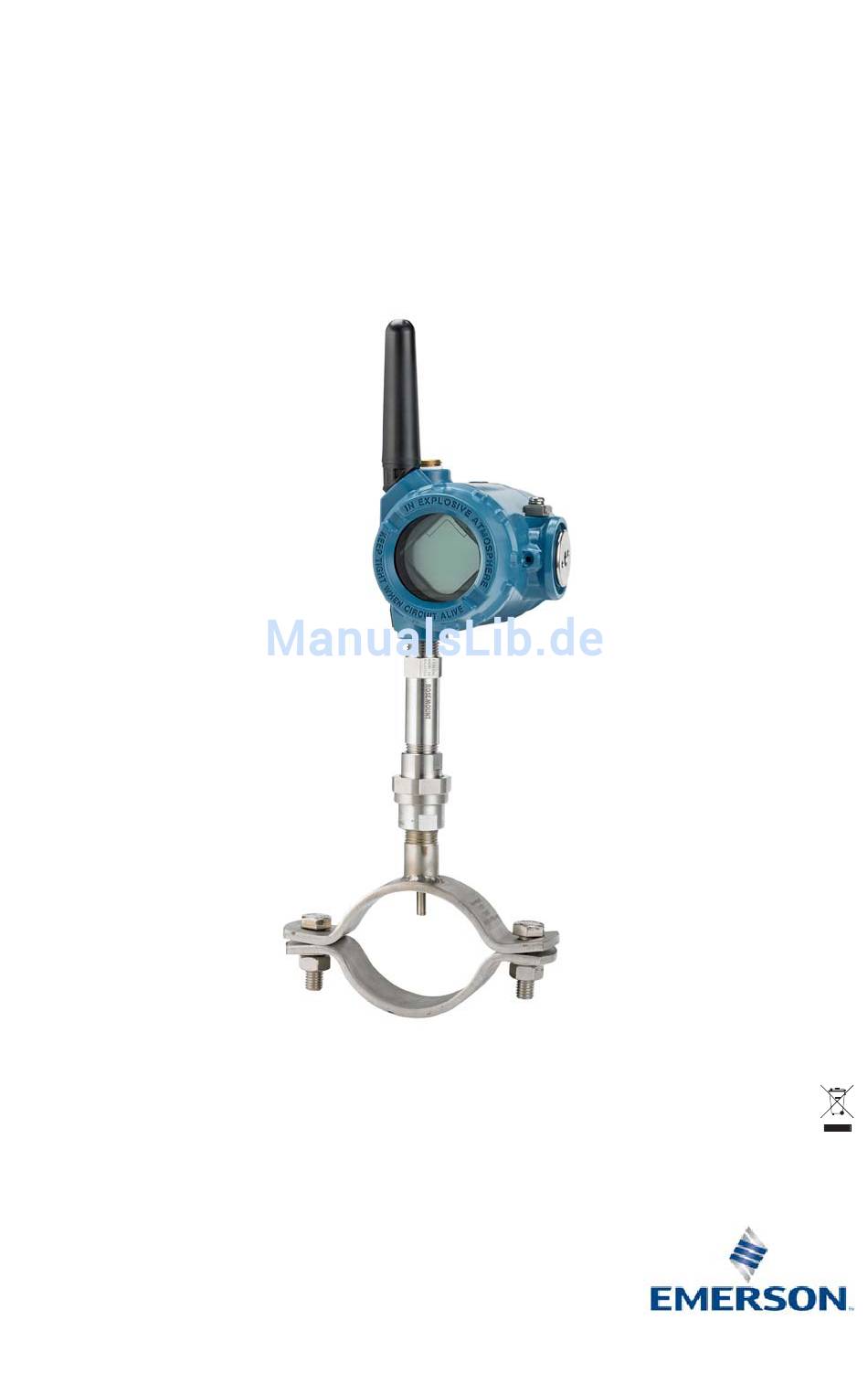

  • Seite 1 Kurzanleitung 00825-0105-4952, Rev DB Juli 2017 ™ Rosemount 0085 Rohrklemmen- Sensoreinheit...
  • Seite 2 Die Betriebsanleitung und diese Kurzanleitung sind außerdem in elektronischer Form über Emerson.com/Rosemount erhältlich. Wenn der Rosemount 0085 Sensor an einem Temperaturmessumformer montiert bestellt wurde, sind die Konfigurationsdaten und Ex-Zulassungen in der Kurzanleitung des entsprechenden Messumformers zu finden. Abbildung 1. Rosemount 0085 Rohrklemmen-Sensoreinheit − Explosionsdarstellung A.
  • Seite 3: Anordnung Und Ausrichtung

    „Anordnung und Ausrichtung“ auf Seite 3 bzgl. der Anordnung jedes Teils. Horizontale Ausrichtung Obwohl der Rosemount 0085 Rohrklemmensensor in jeder Einbaulage für Durchflussanwendungen mit vollem Durchfluss montiert werden kann, wird empfohlen, den Rohrklemmensensor auf der oberen Rohrhälfte zu montieren. Weitere Informationen sind in Abbildung 2 zu finden.
  • Seite 4: Spezielle Anforderungen

    Abbildung 3. Vertikale Ausrichtung 360° Spezielle Anforderungen In den meisten Fällen kann der Rosemount 0085 Rohrklemmensensor in einer Direktmontagekonfiguration montiert werden. Die Prozesswärme wird vom Rohrklemmensensor zum Gehäuse des Messumformers geleitet. Wenn die zu erwartende Prozesstemperatur nahe oder über den Grenzen der Spezifikationen des Messumformers liegt, ist eine abgesetzte Montage des Messumformers zu erwägen, um diesen vom Prozess zu isolieren.
  • Seite 5 Kurzanleitung Juli 2017 Abbildung 4. Rohrklemmen-Sensoreinheit in abgesetzter Montagekonfiguration Wireless-Messumformer mit externen Antennen erlauben mehrfache Antennenkonfigurationen. Zwischen dem Wireless-Messumformer und größeren Objekten oder Gebäuden ist ein Abstand von ca. 1 m (3 ft.) einzuhalten, um die ungehinderte Kommunikation mit anderen Geräten zu ermöglichen.
  • Seite 6: Rohrklemmensensor Installieren

    Juli 2017 Kurzanleitung Abbildung 5. Ausrichtung von Wireless-Messumformern Rohrklemmensensor installieren Den Bereich zur Installation des Rohrklemmensensors gemäß den Empfehlungen „Horizontale Ausrichtung“ auf Seite 3 auswählen. Den Rohrklemmensensor auf dem Rohr montieren und die Schrauben festziehen. Sicherstellen, dass der Sensor durch die Bohrung der Rohrklemme passt und ein direkter Kontakt zwischen Sensorspitze und Rohr besteht.
  • Seite 7: Messumformer Installieren

    Kurzanleitung Juli 2017 A. Sensor B. Verlängerung der Rohrklemme C. Rohrklemme D. Rohr Messumformer installieren Siehe entsprechende Betriebsanleitung des Messumformers bzgl. der Sensor/Messumformer-Installation. Siehe Abbildung 7 bzgl. der Sensorkabelanschlüsse. Abbildung 7. Sensorkabelanschluss Einzelelement, 3 Leiter Einzelelement, 4 Leiter Doppelelement, 3 Leiter schwarz grün weiß...
  • Seite 8: Optionales Zubehör Installieren

    C. Sensor Austauschsensor Der federbelastete Sensor kann als Austausch mithilfe des Produktdatenblatts des Rosemount 0085 Rohrklemmensensors bestellt werden. Der Sensor kann entsprechend den nachfolgenden Schritten ausgetauscht werden. 1. Den ursprünglichen Sensor von der Verlängerung der Rohrklemme lösen und entfernen. 2. Rohrdichtmittel oder PTFE-Band (gemäß den örtlichen Vorschriften) verwenden.
  • Seite 9 Sicherheitsanwendungen bestimmt. Sie ist im Rosemount 3144P Temperaturmessumformer und dem 648 Wireless-Temperaturmessumformer in einer werkseitig montierten Konfiguration für Direktmontage mit einem Rosemount 0085 Rohrklemmensensor erhältlich. Die X-well-Technologie kann nicht in Konfigurationen für abgesetzte Montage eingesetzt werden. Die Rosemount X-well-Technologie funktioniert gemäß Spezifikation nur mit...
  • Seite 10 Juli 2017 Kurzanleitung Die Baugruppe sollte nicht in der Nähe von dynamischen externen  Temperaturquellen (wie z. B. Kessel oder Beheizung) installiert werden. Der Rohrklemmensensor hat direkten Kontakt mit der Rohroberfläche. Eine  Ansammlung von Feuchtigkeit zwischen Sensor und Rohroberfläche oder das Blockieren des Sensors in der Baugruppe kann zu ungenauen Berechnungen der Prozesstemperatur führen.
  • Seite 11: Produkt-Zulassungen

    Rev. 1.5 Informationen zu EU-Richtlinien Eine Kopie der EG-Konformitätserklärung ist am Ende der Kurzanleitung zu finden. Die neuste Version der EU-Konformitätserklärung ist unter Emerson.com/Rosemount zu finden. Standardbescheinigung Der Messumformer wurde standardmäßig untersucht und geprüft, um zu gewährleisten, dass die Konstruktion die grundlegenden elektrischen, mechanischen und Brandschutzanforderungen eines national anerkannten Prüflabors (NRTL), zugelassen von der Federal Occupational Safety and Health...
  • Seite 12 Juli 2017 Kurzanleitung 5. Für den Anschluss an Temperatursensoren mit Gehäuseoption „N“ ist ein geeignetes zugelassenes Gehäuse der Schutzart Ex d oder Ex tb erforderlich. 6. Der Endanwender muss darauf achten, dass die Temperatur an den Außenflächen der Ausrüstung und am Flansch der Sensorsonde in DIN-Ausführung 130 °C nicht überschreitet.
  • Seite 13: Eu Declaration Of Conformity

    Kurzanleitung Juli 2017 Abbildung 11. Rosemount 0085 Rohrklemmensensor − EU-Konformitätserklärung EU Declaration of Conformity No: RMD 1059 Rev. L Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 declare under our sole responsibility that the product, Rosemount™ Model 65, 68, 78, 85, 183, 185, and 1067...
  • Seite 14 Juli 2017 Kurzanleitung EU Declaration of Conformity No: RMD 1059 Rev. L ATEX Directive (2014/34/EU) FM12ATEX0065X - Flameproof Certificate Equipment Group II Category 2 G (Ex d IIC T6…T1 Gb) Harmonized Standards: EN60079-0:2012+A11:2013, EN60079-1:2007 FM12ATEX0065X - Dust Certificate Equipment Group II Category 2 D (Ex tb IIIC T130°C Db) Harmonized Standards: EN60079-0:2012+A2013, EN60079-31:2014 BAS00ATEX3145 - Type n Certificate...
  • Seite 15: Eu-Konformitätserklärung

    Kurzanleitung Juli 2017 EU-Konformitätserklärung Nr.: RMD 1059 Rev. L Wir, Rosemount, Inc. 8200 Market Boulevard Chanhassen, MN 55317-9685 erklären unter unserer alleinigen Verantwortung , dass das Produkt Rosemount™ Temperatursensoren Modelle 65, 68, 78, 85, 183, 185 und 1067 hergestellt von Rosemount, Inc.
  • Seite 16 Juli 2017 Kurzanleitung EU-Konformitätserklärung Nr.: RMD 1059 Rev. L ATEX-Richtlinie (2014/34/EU) FM12ATEX0065X – Zulassung Druckfeste Kapselung Gerätegruppe II, Kategorie 2 G (Ex d IIC T6…T1 Gb) Harmonisierte Normen: EN60079-0:2012+A11:2013, EN60079-1:2007 FM12ATEX0065X – Zulassung Staub Gerätegruppe II, Kategorie 2 D (Ex tb IIIC T130 °C Db) Harmonisierte Normen: EN60079-0:2012+A2013, EN60079-31:2014 BAS00ATEX3145 –...
  • Seite 17 Kurzanleitung Juli 2017 China RoHS Rosemount 0085 List of Rosemount 0085 Parts with China RoHS Concentration above MCVs Hazardous Substances Hexavalent Polybrominated Polybrominated Part Name Lead Mercury Cadmium Chromium biphenyls diphenyl ethers (Pb) (Hg) (Cd) (Cr +6) (PBB) (PBDE) Electronics...
  • Seite 18 Twitter.com/Rosemount_News www.emersonprocess.at Facebook.com/Rosemount Youtube.com/user/RosemountMeasurement Google.com/+RosemountMeasurement Das Emerson-Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount und das Rosemount-Logo sind Marken von Emerson. Rosemount X-well, Rosemount und das Rosemount-Logo sind Marken von Emerson. National Electrical Code ist eine eingetragene Marke von National Fire Protection Association, Inc.
