Grundig GD-CI-AP2627V Kurzanleitung
Vorschau ausblenden Andere Handbücher für GD-CI-AP2627V:

Werbung

Netzwerk Kuppel Kamera
Kurzanleitung
GD-CI-AP2627V
GD-CI-AP4637V
WWW.GRUNDIG-SECURITY.COM

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Grundig GD-CI-AP2627V

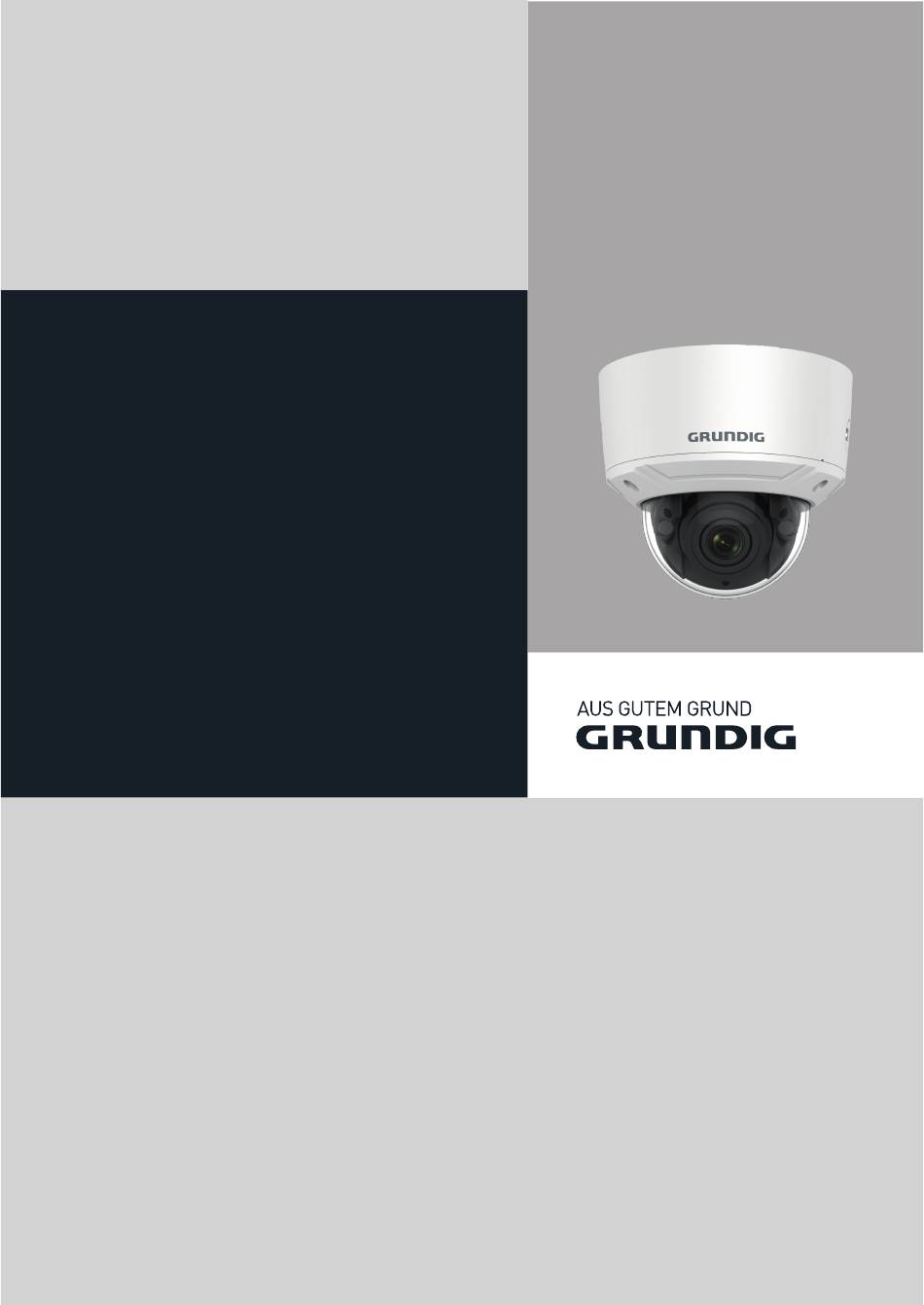

  • Seite 1 Netzwerk Kuppel Kamera Kurzanleitung GD-CI-AP2627V GD-CI-AP4637V WWW.GRUNDIG-SECURITY.COM...
  • Seite 2: Allgemeinen Verkaufs- Und Lieferbedingungen Der Firma

    Marke der Grundig Multimedia AG und urheberrechtlich geschützt. Andere Marken in dieser Anleitung sind eingetragene Marken der jeweiligen Inhaber. Abetechs GmbH ist Hersteller von Grundig Security Produkten unter exklusiver Lizenz der Grundig Multimedia AG. Haftungsausschluss Abetechs GmbH hat die Anleitung mit großer Sorgfalt erstellt und veranlasst alle notwendigen Schritte, um die Vollständigkeit und...
  • Seite 3 Unternehmen auf die Möglichkeit solcher Schäden hingewiesen wurde. Urheberrecht Das Urheberrecht an diesem Dokument ist vorbehalten. Dieses Dokument darf ohne ausdrückliche Genehmigung weder ganz noch teilweise vervielfältigt, verbreitet oder verändert werden. OPEN SOURCE LIZENZINFORMATIONEN Die mit Grundig-Produkten gelieferten Softwarekomponenten können urheberrechtlich geschützte Software enthalten, unter verschiedenen...
  • Seite 4 Vorsichtshinweise sowie die Sicherheits- und Installationsanweisungen beachten. Das Aussehen der Produkte, Funktionen und der Firmware- oder Software-Aktualisierung kann von diesem Handbuch abweichen. GRUNDIG behält sich das Recht vor, erforderliche Änderungen ohne vorherige Ankündigung vorzunehmen. 2. Sicherheitshinweise Stellen Sie sicher, dass Sie nur das Netzteil verwenden, das im Datenblatt des Produkts angegeben ist.
  • Seite 5 Batterietyp, der vom Hersteller empfohlen wird. Unsachgemäßer Gebrauch oder Austausch der Batterie kann zur Explosion führen. Verwenden Sie kein Zubehör, das nicht von GRUNDIG empfohlen wird. Modifizieren Sie das Produkt in keiner Weise. Wenn am Produkt Brandgeruch wahrgenommen wird oder Rauch aus dem Gerät austritt, schalten Sie das Produkt sofort aus und trennen Sie...
  • Seite 6 nicht in der Nähe von Strahlungsquellen. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Geräten, die Wärme erzeugen. Wenn das Produkt nicht in eine IP Schutzklasse eingestuft wird, installieren Sie das Produkt nicht bei sehr kalten oder heißen Temperaturen (siehe die im Datenblatt des Produkts angegebene Arbeitstemperatur), in staubiger, schmutziger oder feuchter Umgebung, da während der Installation Staub oder Feuchtigkeit eindringen kann.
  • Seite 7 5. Spezielle Installationsanleitung für IP-Kameras Stellen Sie sicher, dass die neueste Firmware auf der Kamera installiert ist. Sie können die neueste Firmware von der Website www.grundig-security.com oder unter techsupport@grundig- security.com beziehen. Stellen Sie sicher, dass ein von den Werkeinstellungen abweichendes, sicheres Passwort eingegeben...
  • Seite 8: Inhaltsverzeichnis

    Inhalt 1 Produktbeschreibung ..............8 2 Installation ..................10 Speicherkarteninstallation..........10 Montagevorbereitung ........... 11 2.3 Kameramontage ............12 2.3.1 Deckenmontage ..........12 2.3.2 Wand Montage ........... 18 2.3.3 Abgehangene Montage ........20 3 Einstellen der Netzwerkkamera über LAN ........22 3.1 Verkabelung ..............
  • Seite 9: Produktbeschreibung

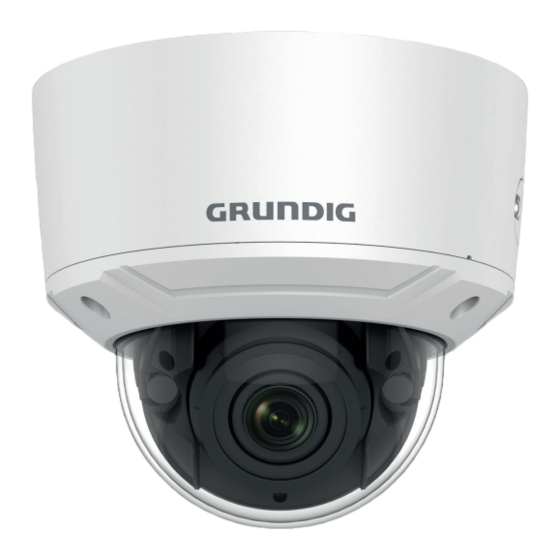

    1 Produktbeschreibung Die Übersicht der Netzwerk-Dome-Kamera ist unten abgebildet. Abbildung 1-1 Überblick über die Dome-Kamera...
  • Seite 10 Tabelle 1-1 Überblick über die Dome-Kamera Beschreibung Kuppel Alarm Eingang/Ausgang Audio Eingang/Ausgang RJ45 Ethernet-Anschluss (PoE) Spannungsversorgung (12 VDC) Videoausgang (BNC) Anschlussdose Verschlussstopfen Objektiv Reset-Knopf Speicherkartensteckplatz Erdungsschraube Hinweise: ● Drücken Sie RESET ca. 10 Sekunden lang, wenn die Kamera eingeschaltet oder neu gestartet wird, um die Standardeinstellungen wiederherzustellen, einschließlich Benutzername, Passwort, IP-Adresse, Port-Nr.
  • Seite 11: Installation

    2 Installation Speicherkarteninstallation Die Kamera unterstützt eine Speicherkarte als lokalen Speicher. Führen Sie folgende Schritte zum Einstecken und Entnehmen der Speicherkarte durch. Schritte: 1. Schrauben Sie die Abdeckung des Speicherkartensteckplatzes ab. Memory Card Cover Abbildung 2-1 Speicherkarte einlegen 2. Setzen Sie die Speicherkarte in den Speicherkartensteckplatz ein und drücken Sie sie, bis sie einrastet.
  • Seite 12: Montagevorbereitung

    Montagevorbereitung Schritte: 1. Heben Sie das Kameragehäuse an, um die Anschlussdose von der Adapterplatte zu trennen. 2. Trennen Sie die Anschlussdose und die Adapterplatte. 3. Lösen Sie die Schrauben an der Kuppelabdeckung mit dem mitgelieferten Werkzeug und heben Sie die Kuppel ab. Bubble Junction Adapter...
  • Seite 13: Kameramontage

    Kameramontage 2.3.1 Deckenmontage Bevor Sie anfangen: Planen Sie die Kabelführung vor der Installation. Diese Kameraserie unterstützt die Kabelführung durch die Decke und durch die seitliche Öffnung. ● Durch die Decke: Sie sollten ein Loch in die Decke bohren und die Kabel im Voraus verlegen. ●...
  • Seite 14 2. (Überspringen, wenn nicht benötigt) Kabel durch ein Kabelrohr verlegen. Schrauben Sie die mitgelieferte Rohrverbindung an die Rohrleitung an. Abbildung 2-4 Verbinden der Rohrverbindung mit der Rohrleitung Montieren Sie die Adapterplatte an der Rohrverbindung. Abbildung 2-5 Rohrleitung montieren 3. Befestigen Sie die Adapterplatte mit vier mitgelieferten Schrauben an der Decke.
  • Seite 15 Verwenden Sie Dübel für Zementdecken und selbstschneidende Schrauben für Holzdecken. 4. Verlegen Sie die Kabel durch die Anschlussdose. Durchstechen Sie die Verschlussstopfen an der Anschlussdose. Kabel durch die Verschlussstopfen führen. Hinweis: Verwenden Sie für die RJ45-Netzwerkverbindung das mitgelieferte Kabelführungswerkzeug. Sealing Plug Cable Routing Tool...
  • Seite 16 Junction Box Abbildung 2-7 Kabel durch die Anschlussdose verlegen 5. Richten Sie die Markierungen "FRONT" an der Anschlussdose und der Adapterplatte aus. Befestigen Sie die Anschlussdose mit drei Schrauben an der Adapterplatte. Safety Rope Abbildung 2-8 Anschlussdose montieren 6. Hängen Sie das Kameragehäuse an das Sicherheitsseil.
  • Seite 17 7. Schließen Sie die Kabel an die entsprechenden Stecker am Kameraboden an. Abbildung 2-9 Kabel verbinden 8. Befestigen Sie das Kameragehäuse mit drei Schrauben an der Anschlussdose. Abbildung 2-10 Befestigen des Kameragehäuses...
  • Seite 18 9. Passen Sie den Überwachungswinkel an. Verwenden Sie das mitgelieferte BNC-Videoausgangskabel, um die Kamera an einen Monitor anzuschließen. Schalten Sie die Kamera ein, um ein Livebild der Kamera zu erhalten. Abbildung 2-11 Anschließen des Videoausgangs Halten Sie das Objektiv, um die Schwenk-, Neige- und Drehposition einzustellen.
  • Seite 19: Wand Montage

    Abbildung 2-12 Anpassen des Überwachungswinkels 10. Ziehen Sie die Schutzfolien ab und schrauben Sie die Kuppel wieder an das Kameragehäuse. 2.3.2 Wand Montage Bevor Sie anfangen: Eine Wandhalterung ist nicht im Lieferumfang enthalten. Die unten gezeigte Wandhalterung dient nur zur Demonstration. Hinweis: Bei der Auswahl einer Wandhalterung müssen Sie auf die Größe der Kappe achten, die mit der Adapterplatte der Kamera übereinstimmen...
  • Seite 20 2. Montieren Sie die Kappe an der Halterung. Sichern Sie die Kappe mit einer Befestigungsschraube. Abbildung 2-12 Montage der Wandhalterung 3. Richten Sie die Schraubenlöcher der Adapterplatte an den entsprechenden Schraubenlöchern der Kappe aus. 4. Führen Sie die Kabel durch die Kabeldurchführung an der Adapterplatte und befestigen Sie die Adapterplatte an der Kappe.
  • Seite 21: Abgehangene Montage

    2.3.3 Abgehangene Montage Bevor Sie anfangen: Die abgehangene Halterung ist nicht im Lieferumfang enthalten. Die unten abgebildete abgehangene Halterung dient nur zur Demonstration. Hinweis: Bei der Auswahl der Halterung müssen Sie auf die Größe der Kappe achten, die mit der Adapterplatte der Kamera übereinstimmen sollte. Siehe Abbildung 2-3.
  • Seite 22 Fixing Screw Abbildung 2-13 Abgehangene Halterung montieren 3. Richten Sie die Schraubenlöcher der Adapterplatte an den entsprechenden Schraubenlöchern der Kappe aus. 4. Führen Sie die Kabel durch die Kabeldurchführung an der Adapterplatte und befestigen Sie die Adapterplatte an der Kappe. 5.
  • Seite 23: Einstellen Der Netzwerkkamera Über Lan

    3 Einstellen der Netzwerkkamera über Hinweis: Bedenken Sie bitte, dass die Verwendung des Produkts mit Internetzugang möglicherweise Risiken für die Netzwerksicherheit birgt. Um Netzwerkangriffe und Informationslecks zu vermeiden, sichern Sie ihr Netzwerk bitte entsprechend ab. Sollte das Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Händler oder das nächstgelegene Kundendienstzentrum.
  • Seite 24: Aktivieren Der Kamera

    Die Aktivierung über den Webbrowser und die Aktivierung über das Grundig IP-Finder Tool werden unterstützt. Wir werden die Aktivierung per Grundig IP-Finder Tool und Aktivierung via Web- Browser als Beispiele für die Aktivierung der Kamera verwenden. Aktivierung über Webbrowser Schritte: 1.
  • Seite 25: Starkes Passwort Empfohlen

    ⚫ gehören. Wenn die Kamera standardmäßig DHCP aktiviert hat, müssen ⚫ Sie die Grundig IP-Finder Tool verwenden, um die IP-Adresse zu suchen. Abbildung 3-3 Aktivierungsoberfläche (Web) 3. Erstellen Sie ein Passwort und geben Sie das Passwort in das Passwortfeld ein.
  • Seite 26: Aktivierung Über Ip-Finder Tool

    Geräte zu erkennen, die Kamera zu aktivieren und das Passwort zurückzusetzen. Holen Sie sich das Grundig IP-Finder Tool von der mitgelieferten CD oder der offiziellen Website und installieren Sie sie entsprechend den Anweisungen. Befolgen Sie die Schritte zum Aktivieren der Kamera.
  • Seite 27 Abbildung 3-4 Grundig IP-Finder Oberfläche Hinweis: Das Grundig IP-Finder Tool unterstützt das Aktivieren der Kamera im Batch-Modus. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders. 3. Erstellen und geben Sie das neue Passwort in das Passwortfeld ein und bestätigen Sie das Passwort.
  • Seite 28: Ändern Der Ip-Adresse

    Sie die Netzwerkkamera im selben Subnetz mit Ihrem PC verbinden. Verwenden Sie das Grundig IP-Finder Tool, um die IP-Adresse des Geräts zu suchen und zu ändern. Als Beispiel nehmen wir die Änderung der IP-Adresse über den Grundig IP-Finder vor.
  • Seite 29 Abbildung 3-5 Ändern der IP-Adresse 4. Geben Sie das Administratorkennwort ein und klicken Sie auf Ändern, um die Änderung Ihrer IP-Adresse zu aktivieren. Die Änderung der Batch-IP-Adresse wird vom Grundig IP-Finder unterstützt. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders.
  • Seite 30: Zugriff Über Webbrowser

    4 Zugriff über Webbrowser Systemanforderungen: Betriebssystem: Microsoft Windows XP SP1 und höher CPU: 2,0 GHz oder höher RAM: 1G oder höher Anzeige: 1024 × 768 Auflösung oder höher Webbrowser: Internet Explorer 8.0 und höher, Apple Safari 5.0.2 und höher, Mozilla Firefox 5.0 und höher und Google Chrome 18 und höher Schritte: 1.
  • Seite 31 4. Klicken Sie auf Login. Abbildung 4-1 Login Oberfläche 5. Installieren Sie das Plug-In, bevor Sie das Live-Video anzeigen lassen und die Kamera verwalten. Befolgen Sie die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Möglicherweise müssen Sie den Webbrowser schließen, um die Installation des Plugins abzuschließen.
  • Seite 32: Initialisieren Der Speicherkarte

    Wenn der Speicherkartenstatus als „Nicht initialisiert“ angezeigt wird, tippen Sie auf, um die Speicherkarte zu initialisieren. Der Status ändert sich dann in „Normal“. Sie können dann mit der Aufzeichnung aller ereignisgesteuerten Videos in der Kamera beginnen, z. B. Bewegungserkennung. WWW.GRUNDIG-SECURITY.COM QG-GD-CI-AP4637V-2019-02-03-V3-DE ©ABETECHS GMBH, DÜSSELDORF, GERMANY...
