  • Seite 2 Marke der Grundig Multimedia AG und urheberrechtlich geschützt. Andere Marken in dieser Anleitung sind eingetragene Marken der jeweiligen Inhaber. Abetechs GmbH ist Hersteller von Grundig Security Produkten unter exklusiver Lizenz der Grundig Multimedia AG. Haftungsausschluss Abetechs GmbH hat die Anleitung mit großer Sorgfalt erstellt und veranlasst alle notwendigen Schritte, um die Vollständigkeit und...
  • Seite 3 Unternehmen auf die Möglichkeit solcher Schäden hingewiesen wurde. Urheberrecht Das Urheberrecht an diesem Dokument ist vorbehalten. Dieses Dokument darf ohne ausdrückliche Genehmigung weder ganz noch teilweise vervielfältigt, verbreitet oder verändert werden. OPEN SOURCE LIZENZINFORMATIONEN Die mit Grundig-Produkten gelieferten Softwarekomponenten können urheberrechtlich geschützte Software enthalten, unter verschiedenen...
  • Seite 4 Vorsichtshinweise sowie die Sicherheits- und Installationsanweisungen beachten. Das Aussehen der Produkte, Funktionen und der Firmware- oder Software-Aktualisierung kann von diesem Handbuch abweichen. GRUNDIG behält sich das Recht vor, erforderliche Änderungen ohne vorherige Ankündigung vorzunehmen. 2. Sicherheitshinweise Stellen Sie sicher, dass Sie nur das Netzteil verwenden, das im Datenblatt des Produkts angegeben ist.
  • Seite 5 Batterietyp, der vom Hersteller empfohlen wird. Unsachgemäßer Gebrauch oder Austausch der Batterie kann zur Explosion führen. Verwenden Sie kein Zubehör, das nicht von GRUNDIG empfohlen wird. Modifizieren Sie das Produkt in keiner Weise. Wenn am Produkt Brandgeruch wahrgenommen wird oder Rauch aus dem Gerät austritt, schalten Sie das Produkt sofort aus und trennen Sie...
  • Seite 6 nicht in der Nähe von Strahlungsquellen. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern oder anderen Geräten, die Wärme erzeugen. Wenn das Produkt nicht in eine IP Schutzklasse eingestuft wird, installieren Sie das Produkt nicht bei sehr kalten oder heißen Temperaturen (siehe die im Datenblatt des Produkts angegebene Arbeitstemperatur), in staubiger, schmutziger oder feuchter Umgebung, da während der Installation Staub oder Feuchtigkeit eindringen kann.
  • Seite 7 5. Spezielle Installationsanleitung für IP-Kameras Stellen Sie sicher, dass die neueste Firmware auf der Kamera installiert ist. Sie können die neueste Firmware von der Website www.grundig-security.com oder unter techsupport@grundig- security.com beziehen. Stellen Sie sicher, dass ein von den Werkeinstellungen abweichendes, sicheres Passwort eingegeben...
  • Seite 8: Inhaltsverzeichnis

    3 Einstellen der Netzwerkkamera über LAN ........19 3.1 Verkabelung ..............19 3.2 Aktivieren der Kamera ..........20 Aktivierung über Webbrowser......20 Aktivierung über Grundig IP-Finder Tool ..... 22 3.3 Ändern der IP-Adresse ..........24 4 Zugriff über Webbrowser ............26 4.1 Initialisieren der Speicherkarte ........28...
  • Seite 9: Produktbeschreibung

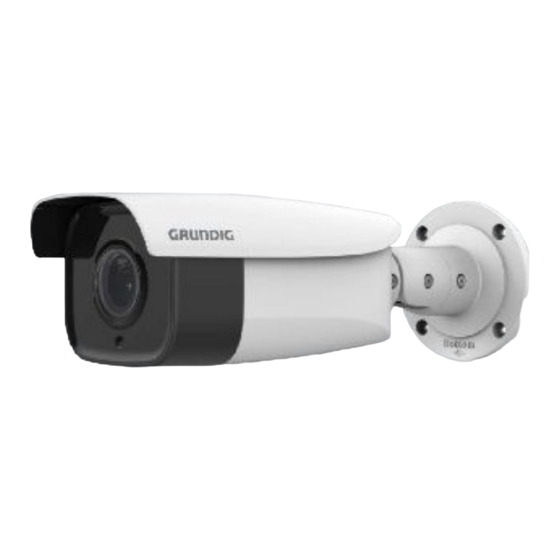

    1 Produktbeschreibung Übersicht Abbildung 1-1 Kamera Übersicht Tabelle 1-1 Bullet Kamera Beschreibung Description Fotosensor Objektiv Sonnenschutzdach 3-Achsen Wand- Deckenarm RJ45 Netzwerkkabel (PoE) Spannungsversorgung 12 VDC...
  • Seite 10 Description Alarm Schnittstelle Videokabel Audio Ausgang Audio Eingang Reset Taste Speicherkartensteckplatz serielle Schnittstelle Hinweis: Verwenden Sie die Reset Taste um die Kamera neu zu starten: Drücken und halten Sie die Reset Taste für circa 10 Sekunden, wenn die Kamera eingeschaltet ist oder neu startet, um die Werkseinstellungen einschließlich Benutzernamen, Passwort, IP Adresse, Portnummer, etc.
  • Seite 11: Installation

    2 Installation Speicherkarteninstallation Die Kamera unterstützt Speicherkarten. Befolgen Sie die Schritte zum Einlegen und Herausnehmen einer Speicherkarte. Schritte: 1. Schrauben Sie den Deckel ab, um den Speicherkartensteckplatz freizulegen. Slot Cover Abbildung 2-1 Speicherkartensteckplatz freilegen 2. Setzen Sie die Speicherkarte ein, bis sie einrastet. Micro SD Card Abbildung 2-2 Speicherkarte einsetzen...
  • Seite 12: Direktmontage

    3. (Optional) Um die Speicherkarte zu entnehmen, drücken Sie auf die Speicherkarte, um sie auszuwerfen und zu entnehmen. 4. Schrauben Sie die Abdeckung nach Abschluss der Installation wieder auf die Kamera. Direktmontage Schritte: 1. Bohren Sie 4 Löcher (gemäß der Vorlage 1 auf der Bohrschablone) und ein Loch für die Kabeldurchführung in die Decke / Wand.
  • Seite 13 Hinweis: Setzen Sie Dübel ein falls die Kamera an eine Zementwand / Decke montiert wird. Wenn die Kamera an einer Holzwand / Decke montiert wird, können Sie die selbstschneidenden Schrauben direkt verwenden. Abbildung 2-3 Montage der Kamera 3. Anpassen des Blickwinkels. Lösen Sie die Feststellschraube Nr.1, um den Neigungswinkel einzustellen.
  • Seite 14 Abbildung 2-4 Anpassen des Blickwinkels Abbildung 2-5 Mitgelieferter Schraubenschlüssel 4. (Optional) installieren Sie die wasserdichte Schutzhülle. Einzelheiten finden Sie unter 2.5 Installation der wasserdichten Schutzhülle. Hinweis: Es wird empfohlen, die wasserdichte Schutzhülle (mitgeliefert) für die Netzwerkschnittstelle zu verwenden, insbesondere wenn die Kamera im Freien installiert wird.
  • Seite 15: Montage Mit Anschlussdose

    Montage mit Anschlussdose Schritte: 1. Kleben Sie die Bohrschablone an den gewünschten Montageort. Bohren Sie die Bohrungen und die Kabelöffnung gemäß der mitgelieferten Bohrschablone (siehe Abbildung 2-3). 2. Richten Sie die Schraubenlöcher der Anschlussdose an der Bohrschablone aus und befestigen Sie die Anschlussdose mit Schrauben an der Wand.
  • Seite 16: Montage Mit Unterputzdose

    Montage mit Unterputzdose Bevor Sie anfangen: Eine Adapterplatte sollte separat gekauft werden, wenn Sie die Kamera an eine Unterputzdose montieren. Schritte: 1. Installieren Sie die Adapterplatte an der Anschlussbox. 2. Verlegen Sie die Kabel. 3. Befestigen Sie die Kamera mit Schrauben an der Adapterplatte. 4.
  • Seite 17: Installation Der Wasserdichten Schutzhülle

    Installation der wasserdichten Schutzhülle Zweck: Wenn die Kamera im Freien installiert wird, können Sie das wasserdichte Zubehör für das Netzwerkkabel verwenden, nachdem die Kamera an der Montageoberfläche befestigt wurde. ① ② ③ ④ ⑤ ⑥ ⑦ Abbildung 2-9 Komponenten der wasserdichten Schutzhülle Tabelle 2-1 Komponenten Komponenten Netzwerkverbindung...
  • Seite 18 Schritte: 1. Führen Sie das steckerlose Netzwerkkabel ⑦ durch die Befestigungsmutter ⑥, den wasserdichten Ring ⑤ (der Ringeinsatzrand muss zur wasserdichten Schutzhülle weisen) und die wasserdichte Schutzhülle ④ der Reihe nach ein. 2. Crimpen Sie einen RJ-45-Netzwerkstecker auf das Ende des Kabels, achten Sie darauf, die verdrillten Adernpaare in der richtigen Reihenfolge einzulegen.
  • Seite 19 Abbildung 2-10 Installation der wasserdichten Schutzhülle...
  • Seite 20: Einstellen Der Netzwerkkamera Über Lan

    3 Einstellen der Netzwerkkamera über Hinweis: Bedenken Sie bitte, dass die Verwendung des Produkts mit Internetzugang möglicherweise Risiken für die Netzwerksicherheit birgt. Um Netzwerkangriffe und Informationslecks zu vermeiden, sichern Sie ihr Netzwerk bitte entsprechend ab. Sollte das Produkt nicht ordnungsgemäß funktionieren, wenden Sie sich an Ihren Händler oder das nächstgelegene Kundendienstzentrum.
  • Seite 21: Aktivieren Der Kamera

    Die Aktivierung über den Webbrowser und die Aktivierung über das Grundig IP-Finder Tool werden unterstützt. Wir werden die Aktivierung per Grundig IP-Finder Tool und Aktivierung via Web- Browser als Beispiele für die Aktivierung der Kamera verwenden. Aktivierung über Webbrowser Schritte: 1.
  • Seite 22: Starkes Passwort Empfohlen

     gehören. Wenn die Kamera standardmäßig DHCP aktiviert hat, müssen  Sie die Grundig IP-Finder Tool verwenden, um die IP-Adresse zu suchen. Abbildung 3-3 Aktivierungsoberfläche (Web) 3. Erstellen Sie ein Passwort und geben Sie das Passwort in das Passwortfeld ein.
  • Seite 23: Aktivierung Über Grundig Ip-Finder Tool

    Geräte zu erkennen, die Kamera zu aktivieren und das Passwort zurückzusetzen. Holen Sie sich das Grundig IP-Finder Tool von der mitgelieferten CD oder der offiziellen Website und installieren Sie sie entsprechend den Anweisungen. Befolgen Sie die Schritte zum Aktivieren der Kamera.
  • Seite 24 Abbildung 3-4 Grundig IP-Finder Oberfläche Hinweis: Das Grundig IP-Finder Tool unterstützt das Aktivieren der Kamera im Batch-Modus. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders. 3. Erstellen und geben Sie das neue Passwort in das Passwortfeld ein und bestätigen Sie das Passwort.
  • Seite 25: Ändern Der Ip-Adresse

    Sie die Netzwerkkamera im selben Subnetz mit Ihrem PC verbinden. Verwenden Sie das Grundig IP-Finder Tool, um die IP-Adresse des Geräts zu suchen und zu ändern. Als Beispiel nehmen wir die Änderung der IP-Adresse über den Grundig IP-Finder vor.
  • Seite 26 Abbildung 3-5 Ändern der IP-Adresse 4. Geben Sie das Administratorkennwort ein und klicken Sie auf Ändern, um die Änderung Ihrer IP-Adresse zu aktivieren. Die Änderung der Batch-IP-Adresse wird vom Grundig IP-Finder unterstützt. Einzelheiten finden Sie im Benutzerhandbuch des Grundig IP-Finders.
  • Seite 27: Zugriff Über Webbrowser

    4 Zugriff über Webbrowser Systemanforderungen: Betriebssystem: Microsoft Windows XP SP1 und höher CPU: 2,0 GHz oder höher RAM: 1G oder höher Anzeige: 1024 × 768 Auflösung oder höher Webbrowser: Internet Explorer 8.0 und höher, Apple Safari 5.0.2 und höher, Mozilla Firefox 5.0 und höher und Google Chrome 18 und höher Schritte: 1.
  • Seite 28 4. Klicken Sie auf Login. Abbildung 4-1 Login Oberfläche 5. Installieren Sie das Plug-In, bevor Sie das Live-Video anzeigen lassen und die Kamera verwalten. Befolgen Sie die Installationsanweisungen, um das Plug-in zu installieren. Hinweis: Möglicherweise müssen Sie den Webbrowser schließen, um die Installation des Plugins abzuschließen.
  • Seite 29: Initialisieren Der Speicherkarte

    Wenn der Speicherkartenstatus als „Nicht initialisiert“ angezeigt wird, tippen Sie auf, um die Speicherkarte zu initialisieren. Der Status ändert sich dann in „Normal“. Sie können dann mit der Aufzeichnung aller ereignisgesteuerten Videos in der Kamera beginnen, z. B. Bewegungserkennung. WWW.GRUNDIG-SECURITY.COM QG-GD-CI-AT2647T-2018-10-08-V3-DE ©ABETECHS GMBH, DÜSSELDORF, GERMANY...
