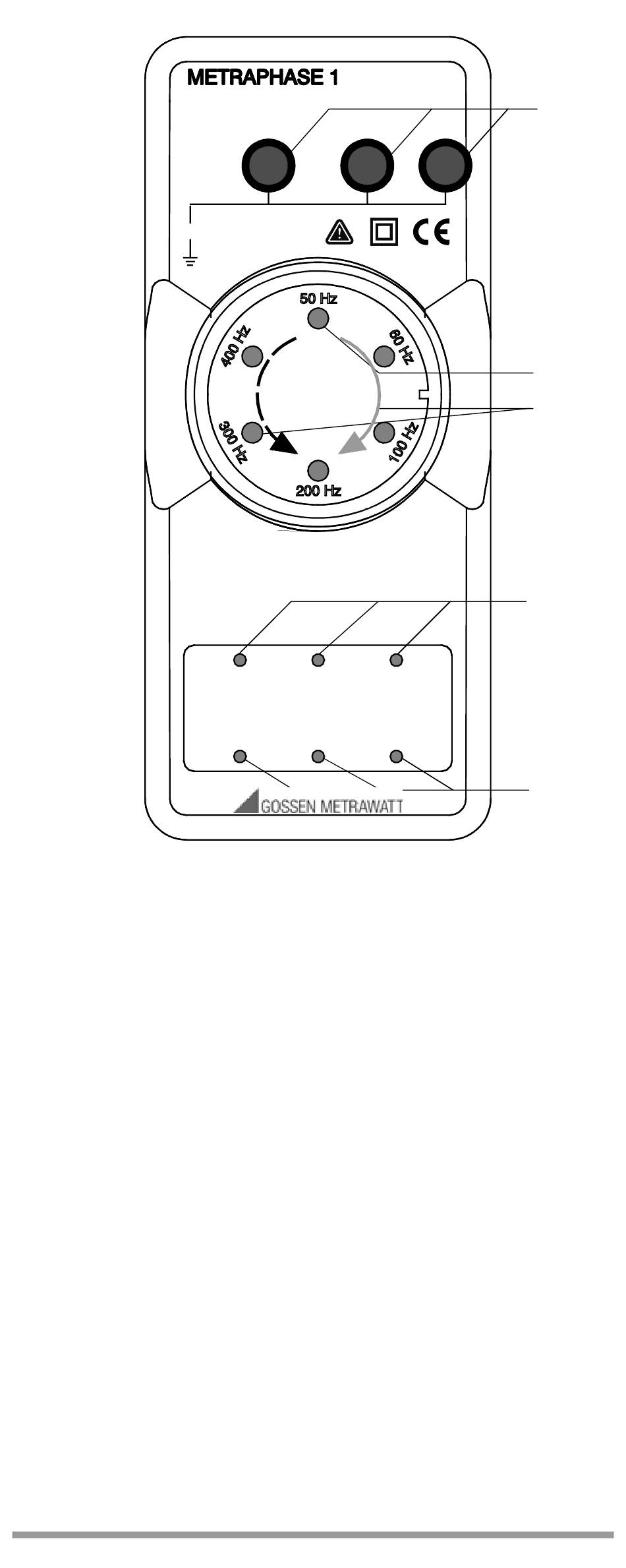

(1)
Anschlussbuchsen für Phasen L1 ... L3
(2)
Rotations-LEDs für Frequenzanzeige und Drehfeldrich-
tung
(3)
Drehfeldrichtung und Frequenz
grüner Pfeil: Rechtsdrehfeld,
LEDs rotieren grün leuchtend im Uhrzeigersinn
aktuelle Frequenz:
wird signalisiert durch kurzzeitig rot leuchtende LED
roter unterbrochener Pfeil: Linksdrehfeld,
LEDs rotieren rot leuchtend entgegen dem Uhrzeiger-
sinn
aktuelle Frequenz:
wird signalisiert durch kurzzeitig grün leuchtende LED
(4)
Phasen-LEDs, signalisieren Spannung an L1 ... L3
(5)
Spannungswert-LEDs, signalisieren Höhe der verkette-
ten Spannung
2
L1
600 V CAT IV
L1
120/
230/
208V
400V
L2
L2
L3
400/
690V
GMC-I Messtechnik GmbH
1
L3
2
3
4
5
