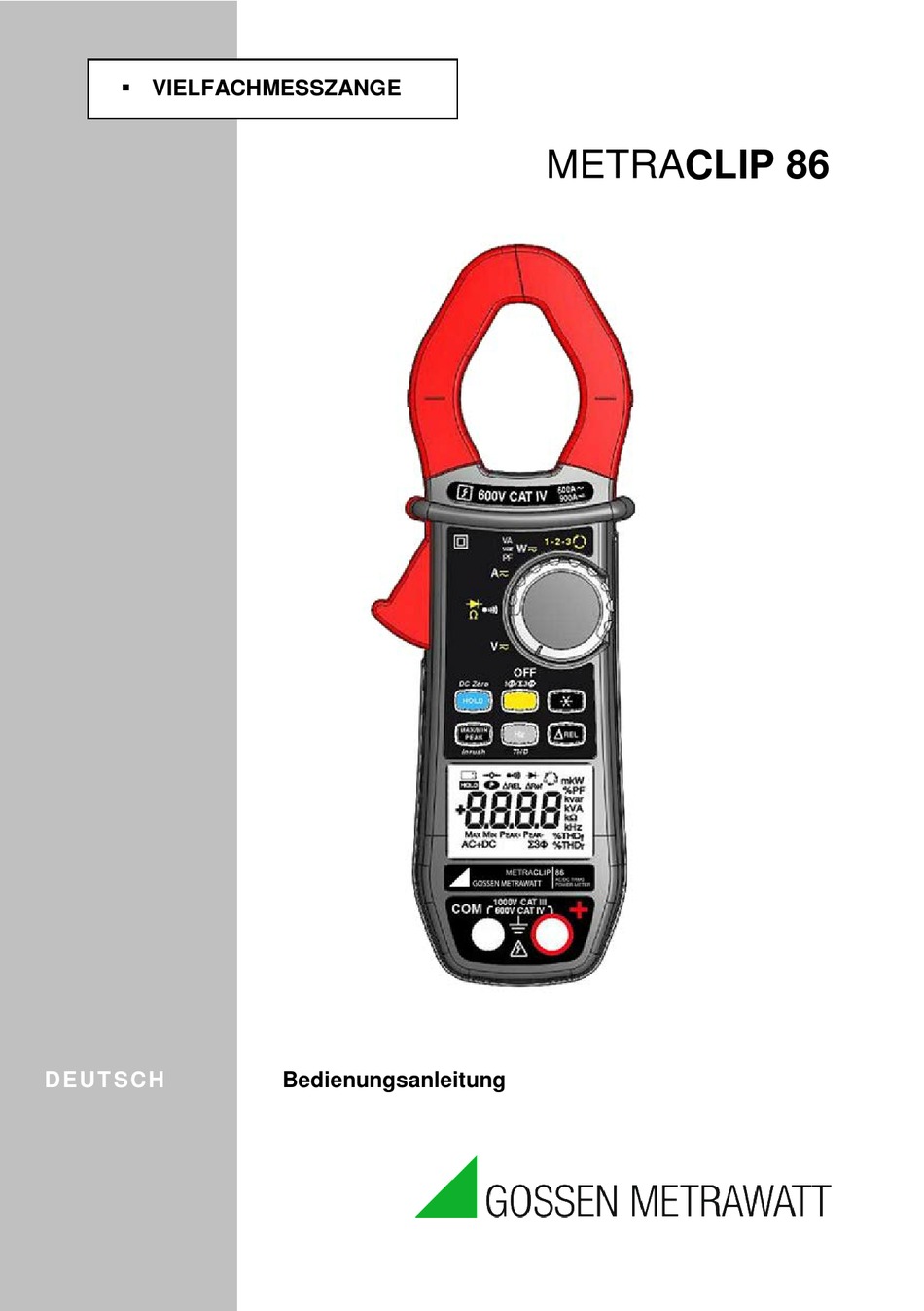

- Seite 1 VIELFACHMESSZANGE METRACLIP 86 DEUT SCH Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Vielfachmesszange METRACLIP 86 Deutsch INHALTSVERZEICHNIS GERÄTEVORSTELLUNG ................... 8 DREHSCHALTER ......................9 FUNKTIONSTASTEN ..................... 10 ANZEIGE ..........................11 1.3.1 Symbole in der Anzeige ................... 11 1.3.2 Überschreitung des Messbereichs (O.L) ............13 ANSCHLUSSBUCHSEN ....................13 FUNKTIONSTASTEN ....................14 TASTE ........................14 TASTE ) .................. - Seite 3 Deutsch Vielfachmesszange METRACLIP 86 3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) 3.11 LEISTUNGSMESSUNG IN W, VA, UND LEISTUNGSFAKTOR PF....29 3.11.1 Leistungsmessung an Einphasennetzen ............30 3.11.2 Leistungsmessung an symmetrischen Drehstromnetzen ........ 30 3.12 ANZEIGE DER DREHFELDRICHTUNG ............31 3.13...
- Seite 4 Vielfachmesszange METRACLIP 86 Deutsch EINFLUSSGRÖ EN AUF DIE MESSUNSICHERHEIT ..........52 ß WARTUNG ........................53 REINIGUNG ........................53 ERSETZEN DER BATTERIE ..................53 MESSTECHNISCHE ÜBERPRÜFUNG ................ 53 REPARATUREN ....................... 54 GARANTIE ........................54 LIEFERUMFANG ......................55...
-
Seite 5: Bedeutung Der Verwendeten Symbole
Deutsch Vielfachmesszange METRACLIP 86 Sie haben eine Vielfachmesszange METRACLIP 86 erworben und wir danken Ihnen für das Vertrauen. Um die optimale Benutzung Ihres Geräts zu gewährleisten, bitten wir Sie: • diese Bedienungsanleitung sorgfältig zu lesen • die Benutzungshinweise genau zu beachten. -
Seite 6: Sicherheitshinweise
Vielfachmesszange METRACLIP 86 Deutsch SICHERHEITSHINWEISE Dieses Gerät und sein Zubehör entsprechen den Sicherheitsnormen IEC 61010-1 und IEC 61010-2-032 in der Messkategorie III für Spannungen bis 1 000 V oder Messkategorie IV für Spannungen bis 600 V in geschlossenen Räumen, bei einem Verschmutzungsgrad von maximal 2 und bis zu einer Meereshöhe von maximal 2... - Seite 7 Deutsch Vielfachmesszange METRACLIP 86 Ersetzen Sie die Batterie sobald das Symbol in der Anzeige erscheint. Klemmen Sie sämtliche Anschlüsse ab bevor Sie das Batteriefach öffnen. Verwenden Sie eine persönliche Schutzausrüstung wenn es die Umstände erfordern. Halten Sie die Hände stets fern von unbenutzten Anschlüssen des Geräts.
-
Seite 8: Gerätevorstellung

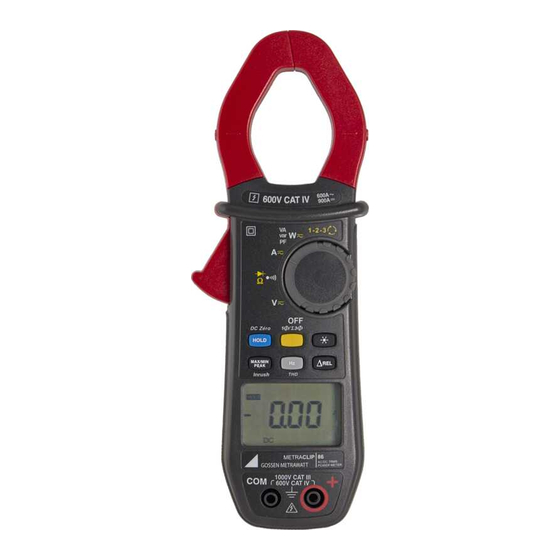

Vielfachmesszange METRACLIP 86 Deutsch 1 GERÄTEVORSTELLUNG Die Vielfachmesszange METRACLIP 86 ist ein professionelles Messinstrument für elektrische Größen, das folgende Funktionen in sich vereint: AC-Strommessung Anlauf- und Überstrommessungen (True Inrush) Spannungsmessung (AC und DC) Frequenzmessung Oberschwingungsmessung (THD) ... -
Seite 9: Drehschalter
Deutsch Vielfachmesszange METRACLIP 86 DREHSCHALTER Der Drehschalter hat sechs Stellungen: OFF für Aus und die Stellungen , für die vier Messfunktionen. Das Einschalten einer Messfunktion wird vom Gerät durch ein Tonsignal bestätigt. Die einzelnen Messfunktionen sind in der Tabelle unten beschrieben. -
Seite 10: Funktionstasten
Vielfachmesszange METRACLIP 86 Deutsch FUNKTIONSTASTEN Unten sehen Sie die sechs Funktionstasten des Geräts: Abbildung 3 : Funktionstasten des Geräts Fuktion Siehe § HOLD - der aktuelle Wert wird in der Anzeige gespeichert Nullpunkt-Kompensation bei A und W AC+DC AC+DC 3.9.2 -Messungen Kompensation der Messleitungswiderstände in den Funk-... -
Seite 11: Anzeige
Deutsch Vielfachmesszange METRACLIP 86 ANZEIGE Hier sehen Sie die Anzeige der Vielfachmesszange: Abbildung 4 : Anzeige des Geräts Funktion Siehe § Anzeige der ausgewählten Messfunktion (Tasten) Digitale Anzeige des Messwerts und der Einheit 3.12 Anzeige der MAX-/MIN-/PEAK-Funktion Anzeige der Stromart (AC oder DC) Anzeige der Gesamtleistung bei Drehstromnetzen 3.11.2... - Seite 12 Vielfachmesszange METRACLIP 86 Deutsch HOLD-Funktion (Anzeigespeicherung) Maximaler RMS-Wert Minimaler RMS-Wert Peak+ Maximaler Scheitelwert Peak- Minimaler Scheitelwert Gesamtleistung bei symmetrischen Drehstromnetzen Volt (Spannung) Hertz (Frequenz) Wirkleistung (Watt) Ampère (Stromstärke) Prozentwert Ω Ohm (Widerstand) Vorsatz Milli- für Maßeinheiten Vorsatz Kilo- für Maßeinheiten...
-
Seite 13: Überschreitung Des Messbereichs (O.l)
Deutsch Vielfachmesszange METRACLIP 86 Ständige Anzeige (Abschalteautomatik ausgeschaltet) Anzeige, dass Batterie verbraucht ist Die Abkürzung "rdy" in der Anzeige (engl. "ready") bedeutet, dass das Gerät für eine Messung bereit ist (Messfunktion "Anzeige der Drehfeldrichtung"). 1.3.2 Überschreitung des Messbereichs (O.L) Das Symbol O.L (Over Load) erscheint, wenn ein Messbereich überschritten wurde. -
Seite 14: Funktionstasten
Vielfachmesszange METRACLIP 86 Deutsch 2 FUNKTIONSTASTEN Die Funktionstasten lassen sich kurz, lang oder dauernd betätigen und können dabei unterschiedliche Funktionen bewirken. Mit den Tasten verfügt der Benutzer über zusätzliche Funktionen, die die herkömmlichen Grundmessarten sinnvoll ergänzen. - Jede dieser Tasten kann unabhängig von den anderen Tasten benutzt... -
Seite 15: Taste (Zweitfunktion)
Deutsch Vielfachmesszange METRACLIP 86 Mit jedem neuen Druck … können Sie: kurzer Druck 1. die aktuellen Messergebnisse einspeichern 2. den zuletzt angezeigten Messwert in der Anzeige festhalten 3. wieder auf normale Anzeige zurückschalten (jeder neue Messwert wird angezeigt) langer Druck eine Nullpunkt-Kompensation vornehmen (>... -
Seite 16: Taste
Vielfachmesszange METRACLIP 86 Deutsch langer Druck - die Gesamtleistung in einem symmetrischen Drehstromnetz anzeigen (in der Anzeige (> 2 sec) erscheint das Symbol - nach erneutem Drücken auf Anzeige der Einphasen-Leistung zurückschalten (Symbol erlöscht in der Anzeige) TASTE Mit dieser Taste schalten Sie die Anzeigebeleuchtung ein. -
Seite 17: Die Max-/Min-Funktion Zusammen Mit Hold
Deutsch Vielfachmesszange METRACLIP 86 Mit jedem neuen … können Sie: Druck auf kurzer Druck - die MAX/MIN/PEAK-Funktion einschalten - nacheinander die bisher erfassten MAX-, MIN-, PEAK+ und PEAK- Werte in die Anzeige rufen - wieder zur laufenden Messwertanzeige zurückkehren, ohne die MAX/MIN/PEAK- Funktion zu verlassen (die erfassten Werte bleiben erhalten). -
Seite 18: Einschalten Der Funktion True - Inrush
Vielfachmesszange METRACLIP 86 Deutsch Hinweis: Die HOLD-Funktion unterbricht nicht die weitere Erfassung von MAX-, MIN- und PEAK-Werten der laufenden Messung. 2.4.3 Einschalten der Funktion True - INRUSH ( Messfunktion Mit dieser Funktionstaste lassen sich bei AC- und DC-Strommessungen die sog. -
Seite 19: Die Funktion Hz Im Normalbetrieb
Deutsch Vielfachmesszange METRACLIP 86 2.5.1 Die Funktion Hz im Normalbetrieb Mit jedem neuen … können Sie: Druck auf Kurzer Druck - die Frequenz des gemessenen Signals anzei- - wieder zur laufenden Messwertanzeige von Spannung (V) oder Strom (A) zurückkehren. nacheinander die folgenden Werte anzeigen:... - Seite 20 Vielfachmesszange METRACLIP 86 Deutsch Mit jedem neuen … permet Druck auf - die ΔREL-Funktion einschalten, indem Sie den Referenz- wert einspeichern und anzeigen. Das Symbol ΔRef wird angezeigt. Kurzer Druck - den Relativwert als Differenz anzeigen: (aktueller Messwert – Referenzwert (Δ ) Das Symbole ΔREL wird angezeigt.
-
Seite 21: Benutzung
Deutsch Vielfachmesszange METRACLIP 86 3 BENUTZUNG ERSTE INBETRIEBNAHME Setzen Gerät gelieferten Batterie wie folgt Vielfachmesszange ein: Öffnen Sie mit einem Schraubendreher den Batteriefachdeckel (Nr. 1) auf der Rückseite der Messzange. Setzen Sie die 9 V-Batterie (Nr. 2) in das Batteriefach ein und achten Sie dabei auf die richtige Polarität. -
Seite 22: Ausschaltender Vielfachmesszange
Vielfachmesszange METRACLIP 86 Deutsch AUSSCHALTENDER VIELFACHMESSZANGE Die Messzange lässt sich manuell ausschalten indem Sie den Drehschalter auf OFF stellen, oder sie schaltet sich automatisch nach 10 Minuten Nichtbenutzung aus. 30 Sekunden vor dem automatischen Abschalten ertönt ein unterbrochenes Signal. Wenn Sie nun eine Taste Drücken oder den Drehschalter verstellen, bleibt die Messzange eingeschaltet. -
Seite 23: Programmieren Des Schwellwerts Für Die True Inrush-Messung
Deutsch Vielfachmesszange METRACLIP 86 3.4.3 Programmieren des Schwellwerts für die True Inrush- Messung Sie können den Schwellwert für die Auslösung einer True Inrush-Messung wie folgt selbst einstellen: Ausgehend von Drehschalterstellung OFF halten Sie Taste gedrückt und stellen Sie den Drehschalter auf . -
Seite 24: Spannungsmessung (V)
Vielfachmesszange METRACLIP 86 Deutsch SPANNUNGSMESSUNG (V) Für die Messung von Spannungen gehen Sie wie folgt vor: Stellen Sie den Drehschalter auf . Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «. Greifen Sie die zu messende Spannung mit den Prüfspitzen oder den Krokodilklemmen ab. -
Seite 25: Automatische Kompensation Der Messleitungswiderstände
Deutsch Vielfachmesszange METRACLIP 86 Besteht Durchgang, d.h. der Widerstand ist kleiner als die eingestellte Schwelle (siehe § 3.4.1), ertönt ein Signal und der Messwert erscheint in der Digitalanzeige. 3.6.1 Automatische Kompensation der Messleitungswiderstände Warnung: Vor einer Kompensation müssen die MAX-/MIN-Funktion und die HOLD-Funktion am Gerät ausgeschaltet sein! -
Seite 26: Diodentest
Vielfachmesszange METRACLIP 86 Deutsch Der gemessene Widerstandswert erscheint in der Digitalanzeige. Hinweis: Bei der Messung sehr kleiner Widerstände sollten Sie vorher eine Kompensation der Messleitungswiderstände vorgenommen haben (siehe § 3.6.1). DIODENTEST Warnung: Vergewissern Sie sich vor einem Diodentest, dass die zu prüfende... -
Seite 27: Strommessung (A)
Deutsch Vielfachmesszange METRACLIP 86 STROMMESSUNG (A) Öffnen Sie die Backen der Vielfachmesszange indem Sie auf die rote Öffnungstaste auf der Seite drücken. Dabei muss der an den Backen der Zange sichtbare Pfeil (siehe Abb. unten) in Richtung des angenommenen Stromflusses zeigen, d.h. -
Seite 28: Dc- Oder Ac+Dc-Strommessungen
Vielfachmesszange METRACLIP 86 Deutsch 3.9.2 DC- oder AC+DC-Strommessungen Wenn in der Anzeige vor einer DC- oder AC+DC-Strommessung nicht der Wert » 0 « erscheint, sollten Sie zuerst eine Nullpunkt-Kompensation wie folgt vornehmen: 1. Schritt : Nullpunkt-Kompensation für DC-Strommessungen Wichtig : Für die Nullpunkt-Kompensation darf sich kein Leiter in der Messzange befinden! Halten Sie außerdem während des ganzen Kompensations-Vorgangs die... -
Seite 29: Messong Von Anlaufströmen Oder Überströmen (True Inrush)
Deutsch Vielfachmesszange METRACLIP 86 3.10 MESSONG VON ANLAUFSTRÖMEN ODER ÜBERSTRÖMEN (TRUE INRUSH) Hinweis : Anlaufströme lassen sich nur in der Messart AC oder DC messen, die Messart AC+DC ist gesperrt. Anlaufströme oder kurzfristige Überströme können Sie wie folgt messen: Stellen Sie den Drehschalter auf und umschließen Sie einen... -
Seite 30: Leistungsmessung An Einphasennetzen
Vielfachmesszange METRACLIP 86 Deutsch 3.11.1 Leistungsmessung an Einphasennetzen Stellen Sie den Drehschalter auf und drücken Sie Taste oft bis die gewünschte Messfunktion VA, var oder PF ausgewählt ist. Die Messzange schaltet automatisch auf Messart AC+DC. Um zwischen den Messarten AC, DC oder AC+DC umzuschalten, drücken Sie Taste... -
Seite 31: Anzeige Der Drehfeldrichtung
Deutsch Vielfachmesszange METRACLIP 86 Schließen Sie die Messleitungen an zwei Phasenleiter an und umschließen Sie mit der Messzange den dritten Phasenleiter wie folgt: Rote Messleitung Schwarze Messleitung … mit der Messzange liegt an Phasenleiter: liegt an Phasenleiter: umschließen: Phasenleiter L3... - Seite 32 Vielfachmesszange METRACLIP 86 Deutsch 1. Schritt: Ermittlung einer "Referenz-Periode": Stellen Sie den Drehschalter auf . In der Anzeige erscheint die Abkürzung » rdy « um anzuzeigen, dass das Gerät für die erste Messung der Drehfeldrichtung bereit ist. Stecken Sie die schwarze Messleitung mit der Krokodilklemme in Buchse COM und die rote mit der Prüfspitze in Buchse »...
-
Seite 33: Frequenzmessung (Hz)
Deutsch Vielfachmesszange METRACLIP 86 3.13 FREQUENZMESSUNG (HZ) Bei Wechselstromgrößen (AC) und gemischen AC+DC-Größen in Spannung (V) Strom (A) und Leistung (W) misst die Vielfachmesszange auch die Frequenz. Dazu werden die Nulldurchgänge mit steigender Flanke des Signals erfasst und gezählt. 3.13.1 Frequenzmessung bei AC-Spannungen... -
Seite 34: Frequenzmessung Bei Leistungen
Vielfachmesszange METRACLIP 86 Deutsch Der Messwert erscheint in der Digitalanzeige. 3.13.3 Frequenzmessung bei Leistungen In der Stellung „Leistung (W) AC oder AC+DC einphasig“ besteht die Möglichkeit zur Anzeige der Spannungsfrequenz des an den Buchsen vorliegenden Signals. In der Stellung „Leistung (W) AC oder AC+DC dreiphasig symmetrisch“ besteht die Möglichkeit zur Anzeige der Frequenz der verketteten Spannung des an den... - Seite 35 Deutsch Vielfachmesszange METRACLIP 86 Stecken Sie die schwarze Messleitung in Buchse COM und die rote in Buchse » + «. Schließen Sie nun die Prüfspitzen oder die Krokodilklemmen an die zu messende Schaltung an. Der Messwert erscheint in der Digitalanzeige.
-
Seite 36: Oberschwingungs- (Thd) Und Grundwellen-Frequenzmessung Bei Strömen
Vielfachmesszange METRACLIP 86 Deutsch 3.14.2 Oberschwingungs- (THD) und Grundwellen-Frequenzmessung bei Strömen Stellen Sie den Drehschalter auf und drücken Sie Taste lang (> 2 sec). In der Anzeige erscheint das Symbol THD . Wenn Sie messen wollen, drücken Sie erneut Taste um das Symbol anzuzeigen. -
Seite 37: Technische Daten
Deutsch Vielfachmesszange METRACLIP 86 4 TECHNISCHE DATEN BEZUGSBEDINGUNGEN Einflussgrößen Bezugsbedingungen Temperatur: 23 °C ± 2 °C Relative Luftfeuchte: 45 % bis 75 % Versorgungsspannung: 9,0 V ± 0,5 V Frequenzbereich des zu messenden Signals: 45 – 65 Hz Signalform: reines Sinussignal √... -
Seite 38: Ac-Spannungsmessungen
Vielfachmesszange METRACLIP 86 Deutsch 4.2.2 AC-Spannungsmessungen 600 V bis 1 000 V 0,15 V bis 60,0 V bis Messbereich 59,99 V 599,9 V 600 V bis 1 400 V Spitze (1) Spezifizierter 0 bis 100% des Messbereichs Messumfang (2) von 0,15 V bis 5,99 V ±... -
Seite 39: Dc - Spannungsmessungen
Deutsch Vielfachmesszange METRACLIP 86 - Über 1 000 V DC oder RMS warnt ein Piepston, dass die Spannung höher ist als die garantierte Bemessungsspannung des Geräts. Anmerkung (2) - Bei Spannungswerten zwischen Null und der Untergrenze des Messbereichs (0,15 V) erscheint » ---- « in der Anzeige. -
Seite 40: Ac+Dc - Strommessungen
Vielfachmesszange METRACLIP 86 Deutsch Anmerkung (1) - Bei Stromwerten über 900 A (im PEAK-Modus) erscheint » OL « in der Anzeige. - Es gibt keine Vorzeichenanzeige » - « oder » + «. - Bandbreite in AC = 3 kHz Anmerkung (2) Bei Stromwerten zwischen Null und der Untergrenze des Messbereichs (0,15 A) erscheint »... -
Seite 41: Anlaufstrommessungen (True-Inrush)
Deutsch Vielfachmesszange METRACLIP 86 - Spezifische Daten in der PEAK-Funktion bei Strom (von 10 Hz bis 400 Hz in AC oder AC+DC): • Messunsicherheit: die Werte in der Tabelle sind um ± (1,5% Anz. + 0,5 A) zu erhöhen. •... -
Seite 42: Diodentest
Vielfachmesszange METRACLIP 86 Deutsch Anmerkung (1) : Bei Überschreitung des Messumfangs erscheint »OL« (Überlauf) in der Anzeige. Es gibt keine Vorzeichenanzeige » - « oder » + «. Spezifische Daten in der MAX-/MIN-Funktion: • Messunsicherheit: die Werte in der Tabelle sind um 1% Anz. -
Seite 43: Ac-Wirkleistungsmessungen
Deutsch Vielfachmesszange METRACLIP 86 Anmerkung (3) - Das Messergebnis kann durch Instabilitäten der Strommessung (ca. 0,1 A) beeinflusst werden. Beispiel: Bei einer Leistungsmessung mit 10 A Strom beträgt die Mess-Instabilität 0,1 A / 10 A, d.h. 1 %. 4.2.12 AC-Wirkleistungsmessungen... -
Seite 44: Ac+Dc -Wirkleistungsmessungen
Vielfachmesszange METRACLIP 86 Deutsch erzeugt verbraucht Anmerkung (7) - Indreiphasigen, symmetrische, Netzen mit Verzerungen (THD und Harmonische) werden die Messtoleranzen , ab Φ> 30 ° gewährleistet. Zusätzliche Messfehler entstehen abhängig von der THD Grösse: +1% wenn 10% < THD < 20% +3% wenn 20% <... -
Seite 45: Ac-Scheinleistungsmessungen
Deutsch Vielfachmesszange METRACLIP 86 4.2.14 AC-Scheinleistungsmessungen Messbe- 5 VA bis 6,00 kVA bis 60,0 kVA bis 600 kVA (1) reich (2) 5 999 VA 59,99 kVA 599,9 kVA Spezifizie 1 bis 100% des rter Mess- 0 bis 100% des Messbereichs... -
Seite 46: Ac-Blindleistungsmessungen
Vielfachmesszange METRACLIP 86 Deutsch 4.2.16 AC-Blindleistungsmessungen Messbe- 5 var bis 6,00 kvar bis 60,0 kvar bis 600 kvar (1) reich (2) 5 999 var 59,99 kvar 599,9 kvar Spezifizie 1 bis 100% des rter Mess- 0 bis 100% des Messbereichs... -
Seite 47: Ac+Dc -Blindleistungsmessungen
Deutsch Vielfachmesszange METRACLIP 86 4.2.17 AC+DC -Blindleistungsmessungen Messbe- 5 var bis 6,00 kvar bis 60,0 kvar bis 600 kvar bis reich (2) 5 999 var 59,99 kvar 599,9 kvar 900 kvar (1) Spezifizier 1 bis 100% des ter Mess- 0 bis 100% des Messbereichs... -
Seite 48: Frequenzmessungen
Vielfachmesszange METRACLIP 86 Deutsch Anmerkung 9 - Die Vorzeichenregel für den Leistungsfaktor PF entspricht der Vier-Quadranten-Regel (§ 4.2.12) : 1. Quadrant: Leistungsfaktor PF: Vorzeichen + (induktives System) cos Ф Vorzeichen + 2. Quadrant: Leistungsfaktor PF: Vorzeichen - (kapazitives System) cos Ф... -
Seite 49: Oberschwingungsmessungen Thdr
Deutsch Vielfachmesszange METRACLIP 86 4.2.20 Oberschwingungsmessungen THDr Messbereich 0,0 – 100% 0 bis 100% des Spezifizierter Messumfang Messbereichs ± (5% Anz.± 2 D) bei Messunsicherheit Spannung ± (5% Anz. ± 5 D) bei Strom Auflösung 0,1% 4.2.21 Oberschwingungsmessungen THDf Messbereich 0,0 –... -
Seite 50: Anzeige Der Drehfeldrichtung
Vielfachmesszange METRACLIP 86 Deutsch 4.2.22 Anzeige der Drehfeldrichtung Frequenzbereich 47 Hz bis 400 Hz Zulässiger Spannungsbereich 50 V bis 1 000 V ≤ 500 ms Erfassungsdauer für eine Referenz-Periode Gültigkeitsdauer einer erfassten Referenz- ca. 10 s bei 50 Hz Periode ca. -
Seite 51: Stromversorgung
Deutsch Vielfachmesszange METRACLIP 86 STROMVERSORGUNG Batterie: 1 x 9 V LF22 Batteriebetrieb (im Mittel): > 120 Stunden (ohne Anzeigebeleuchtung) Abschalteautomatik: Nach 10 Minuten Nichtbenutzung (ohne Betätigung der Tasten oder des Drehschalters ERFÜLLUNG INTERNATIONALER NORMEN Erfüllt die Normen IEC 61010-1, IEC 61010-2-30 und... -
Seite 52: Einflussgrößen Auf Die Messunsicherheit
Vielfachmesszange METRACLIP 86 Deutsch EINFLUSSGRÖßEN AUF DIE MESSUNSICHERHEIT Einfluss Beeinflusste Einflussgröße Einflussbereich Größe typisch maximal V AC 0,1%Anz/10°C V DC 0,1%Anz/10°C 0,5%Anz/10°C + 2D 1%Anz/10°C 1,5%Anz/10°C + 2D Temperatur -20...+55°C 0,1%Anz/10°C + 2D Ω 0,2%Anz/10°C + 2D W AC 0,15%Anz/10°C 0,3%Anz/10°C + 2D... -
Seite 53: Wartung
Schließen Sie den Batteriefachdeckel wieder und schrauben Sie ihn fest. MESSTECHNISCHE ÜBERPRÜFUNG Wie bei allen Messgeräten ist eine regelmäßige Überprüfung notwendig. Wir empfehlen Ihnen eine jährliche Überprüfung dieses Geräts. Wenden Sie sich dazu an die für Ihr Land zuständige GOSSEN METRAWATT-Niederlassung. Auskünfte finden sie auf unserer Website: www.gossenmetrawatt.com... -
Seite 54: Reparaturen
Deutsch REPARATUREN Für Reparaturen innerhalb oder nach Ablauf der Garantiezeit wenden Sie sich an die für Ihr Land zuständige GOSSEN METRAWATT-Niederlassung. Auskünfte finden sie auf unserer Website: www.gossenmetrawatt.com 6 GARANTIE Soweit nicht anderes ausdrücklich gesagt ist, erstreckt sich unsere Garantie auf eine Dauer von 3 Jahren nach Überlassung des Geräts (Auszug aus unseren... -
Seite 55: Lieferumfang
Deutsch Vielfachmesszange METRACLIP 86 7 LIEFERUMFANG Die Vielfachmesszange METRACLIP 86 wird in ihrer Versandverpackung ausgeliefert zusammen mit: • 2 Messleitungen rot und schwarz mit Bananensteckern • 2 Prüfspitzen rot und schwarz • 1 Krokodilklemme schwarz • 1 x 9 V-Batterie •... - Seite 56 07 - 2013 Code : 692884A03 - Ed. 3 Reparatur- und Ersatzteil-Service Kalibrierzentrum und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GMC-I Service GmbH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg ● Germany Telefon +49 911 817718-0 Telefax +49 911 817718-253 E-Mail service@gossenmetrawatt.com www.gmci-service.com...
