Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten
hergestellt werden!
2 Telefonanschluss (rote Markierung)
Die Anschlussbuchse des Terminals wird über das mitgelieferte TAE Anschlusskabel
mit der Telefondose verbunden.
Dabei ist bei analogen Terminals ausschließlich das im Lieferumfang
enthaltene Originalkabel zu verwenden! Unter Verwendung eines
Standardkabels beim Betrieb des Terminals an einer TAE-Mehrgerätedose ist
die Funktionalität von parallel zum Terminal angeschlossenen Geräten nicht
gewährleistet.
3 Kassenschnittstelle RS232-1 (grüne Markierung)
Mit Hilfe des Kassenkabels CAB 1014 (optional) wird eine elektronische Kasse über
die RS232-2 Schnittstelle (evtl. Blindstopfen entfernen) an das Terminal
angeschlossen.
4 Serielle Schnittstelle RS232-2 (blaue Markierung)
Über diese serielle Schnittstelle können optional externe Peripheriegeräte
angeschlossen werden.

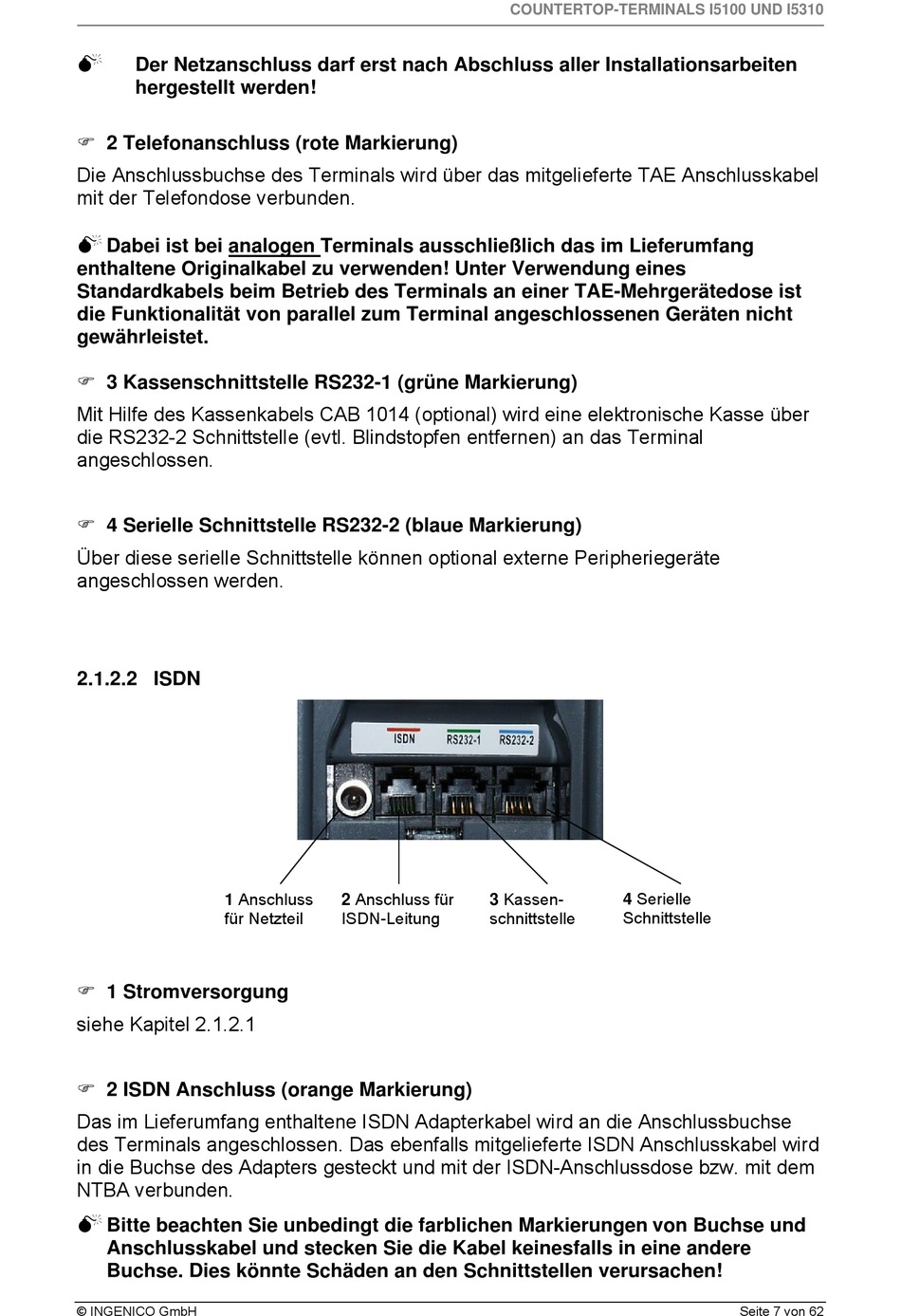

2.1.2.2 ISDN
1 Anschluss
für Netzteil
1 Stromversorgung
siehe Kapitel 2.1.2.1
2 ISDN Anschluss (orange Markierung)
Das im Lieferumfang enthaltene ISDN Adapterkabel wird an die Anschlussbuchse
des Terminals angeschlossen. Das ebenfalls mitgelieferte ISDN Anschlusskabel wird
in die Buchse des Adapters gesteckt und mit der ISDN-Anschlussdose bzw. mit dem
NTBA verbunden.
Bitte beachten Sie unbedingt die farblichen Markierungen von Buchse und
Anschlusskabel und stecken Sie die Kabel keinesfalls in eine andere
Buchse. Dies könnte Schäden an den Schnittstellen verursachen!
© INGENICO GmbH
COUNTERTOP-TERMINALS I5100 UND I5310
2 Anschluss für 3 Kassen-
ISDN-Leitung schnittstelle
4 Serielle
Schnittstelle
