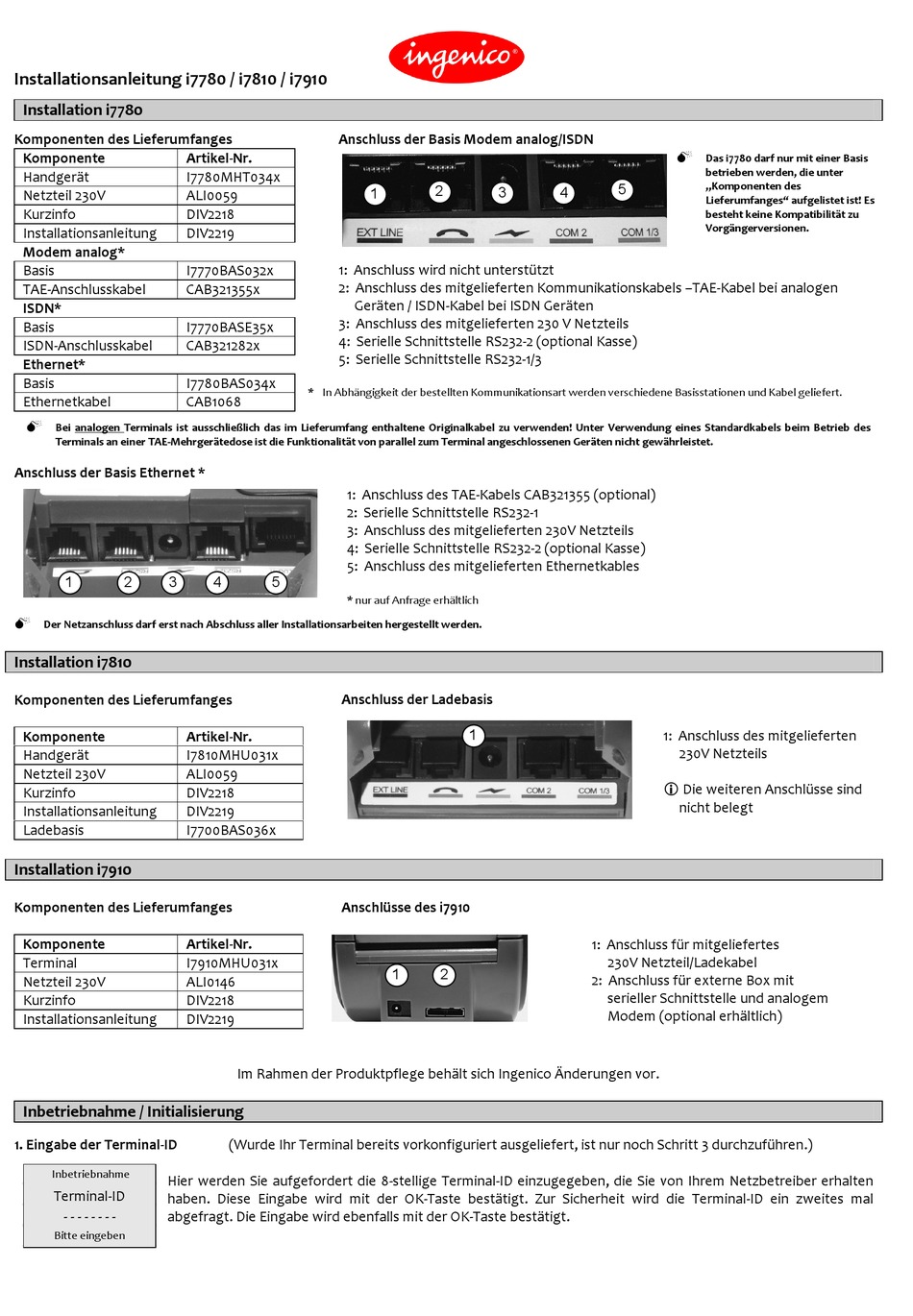

Installationsanleitung i7780 / i7810 / i7910
Installation i7780
Komponenten des Lieferumfanges
Komponente Artikel‐Nr.
Handgerät I7780MHT034x
Netzteil 230V ALI0059
Kurzinfo DIV2218
Installationsanleitung DIV2219
Modem analog*
Basis I7770BAS032x
TAE‐Anschlusskabel CAB321355x
ISDN*
Basis I7770BASE35x
ISDN‐Anschlusskabel CAB321282x
Ethernet*
Basis I7780BAS034x
Ethernetkabel CAB1068
Bei analogen Terminals ist ausschließlich das im Lieferumfang enthaltene Originalkabel zu verwenden! Unter Verwendung eines Standardkabels beim Betrieb des
Terminals an einer TAE‐Mehrgerätedose ist die Funktionalität von parallel zum Terminal angeschlossenen Geräten nicht gewährleistet.
Anschluss der Basis Ethernet *
1 2 3
Der Netzanschluss darf erst nach Abschluss aller Installationsarbeiten hergestellt werden.
Installation i7810
Komponenten des Lieferumfanges
Komponente Artikel‐Nr.
Handgerät I7810MHU031x
Netzteil 230V ALI0059
Kurzinfo DIV2218
Installationsanleitung DIV2219
Ladebasis I7700BAS036x
Installation i7910
Komponenten des Lieferumfanges Anschlüsse des i7910
Komponente Artikel‐Nr.
Terminal I7910MHU031x
Netzteil 230V ALI0146
Kurzinfo DIV2218
Installationsanleitung DIV2219
Inbetriebnahme / Initialisierung
1. Eingabe der Terminal‐ID (Wurde Ihr Terminal bereits vorkonfiguriert ausgeliefert, ist nur noch Schritt 3 durchzuführen.)
Inbetriebnahme
Hier werden Sie aufgefordert die 8‐stellige Terminal‐ID einzugegeben, die Sie von Ihrem Netzbetreiber erhalten
Terminal‐ID
haben. Diese Eingabe wird mit der OK‐Taste bestätigt. Zur Sicherheit wird die Terminal‐ID ein zweites mal
‐ ‐ ‐ ‐ ‐ ‐ ‐ ‐ abgefragt. Die Eingabe wird ebenfalls mit der OK‐Taste bestätigt.
Bitte eingeben
Anschluss der Basis Modem analog/ISDN
1
1: Anschluss wird nicht unterstützt
2: Anschluss des mitgelieferten Kommunikationskabels –TAE‐Kabel bei analogen
Geräten / ISDN‐Kabel bei ISDN Geräten
3: Anschluss des mitgelieferten 230 V Netzteils
4: Serielle Schnittstelle RS232‐2 (optional Kasse)
5: Serielle Schnittstelle RS232‐1/3
* In Abhängigkeit der bestellten Kommunikationsart werden verschiedene Basisstationen und Kabel geliefert.
1: Anschluss des TAE‐Kabels CAB321355 (optional)
2: Serielle Schnittstelle RS232‐1
3: Anschluss des mitgelieferten 230V Netzteils
4: Serielle Schnittstelle RS232‐2 (optional Kasse)
5: Anschluss des mitgelieferten Ethernetkables
4 5
* nur auf Anfrage erhältlich
Anschluss der Ladebasis
Im Rahmen der Produktpflege behält sich Ingenico Änderungen vor.
2
3 4
1
1 2
Das i7780 darf nur mit einer Basis
betrieben werden, die unter
5 „Komponenten des
Lieferumfanges" aufgelistet ist! Es
besteht keine Kompatibilität zu
Vorgängerversionen.
1: Anschluss des mitgelieferten
230V Netzteils
Die weiteren Anschlüsse sind
nicht belegt
1: Anschluss für mitgeliefertes
230V Netzteil/Ladekabel
2: Anschluss für externe Box mit
serieller Schnittstelle und analogem
Modem (optional erhältlich)
